一、滤波器芯片封装流程

滤波器芯片封装流程是一个复杂的过程，涉及到多个精细的步骤和工艺。以下是根据提供的搜索结果整理的滤波器芯片封装的主要流程：

1.准备工作

在开始封装之前，需要进行一系列的准备工作。这包括准备封装材料（如封装胶、封装盖板等）、准备好的芯片、引脚、基板等。

2.芯片粘合

接下来，需要将芯片粘合到封装基板上。这通常使用导热胶或其他粘合剂将芯片固定在基板上。

3.导线键合

然后，进行导线键合，即将芯片引脚与基板上的连接点用金线或铝线等进行焊接连接。这一步骤通常称为键合（wirebonding）。

4.封装胶注入

随后，将封装胶注入到封装基板和芯片之间，以保护芯片并提高封装的强度。这一步骤是为了确保芯片在封装过程中不受损害，并为后续的使用提供保护。

5.固化

对封装胶进行固化处理，使其变硬并固定芯片和引脚。这是为了确保封装结构的稳定性和耐用性。

6.封装盖板安装

最后，将封装盖板安装到封装基板上，用以保护芯片和封装胶。盖板通常通过键合连接形成封装结构，以提供额外的保护和支持。

7.测试与包装

封装完成后，需要对封装后的芯片进行测试，以确保其功能正常。测试通常包括基本的电气性能测试和老化试验等。一旦测试通过，芯片将进行清洁和包装，以便存储和运输。

以上步骤是基于提供的搜索结果整理得出的滤波器芯片封装的基本流程。请注意，具体的封装流程可能会根据不同厂家的工艺和技术略有差异。

二、不同滤波器芯片封装对比

在现代电子设备中，滤波器芯片扮演着至关重要的角色，它们用于去除信号中的噪声和不需要的频率成分，以确保信号的质量和系统的正常运行。随着电子技术的发展，滤波器芯片的封装技术也在不断进步，以满足设备小型化、轻薄化的需求。以下是几种常见滤波器芯片封装类型的对比。

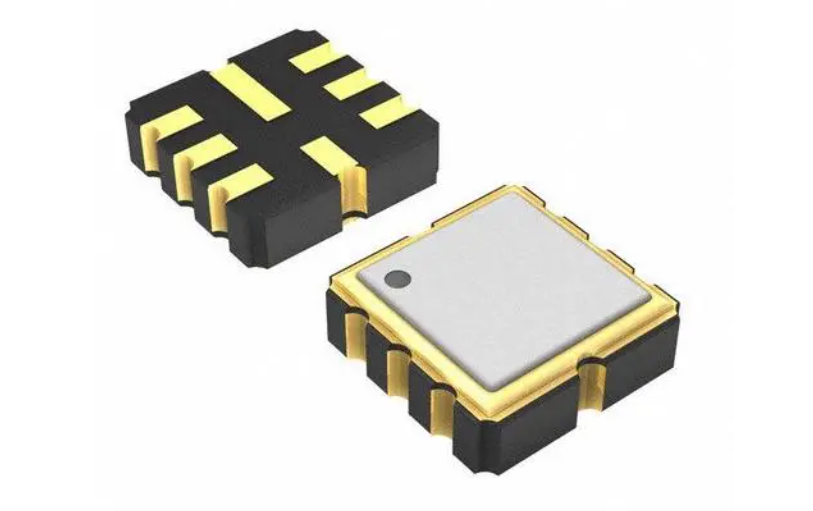

1.SAW滤波器封装

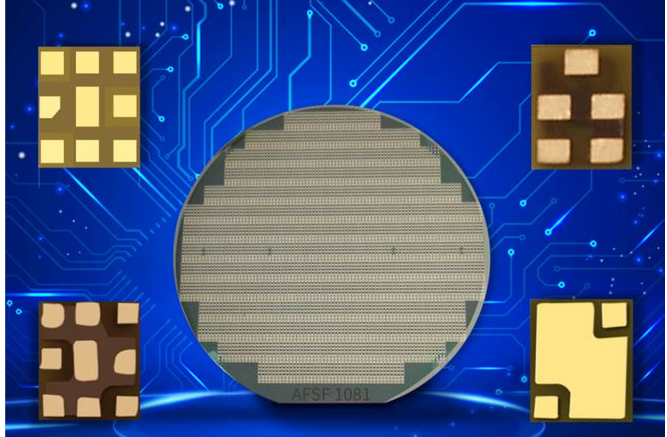

SAW（表面声波）滤波器是一种利用声波在固体表面传播的原理工作的滤波器。传统的SAW滤波器封装方式通常是金属封装，但随着技术的发展，现在已有芯片级声表封装（CSSP）、晶圆级封装（WLP）等新型封装技术。这些新型封装技术使得滤波器的尺寸得以显著缩小，从而适应了设备小型化的需求。

2.BAW滤波器封装

BAW（薄膜石英谐振器）滤波器是另一种常用的滤波器类型，它利用薄膜石英晶片的振动来实现滤波。与SAW滤波器相比，BAW滤波器具有更高的频率精度和更低的插入 loss。现阶段，BAW滤波器的成本相对较高，但它有望在未来替代SAW滤波器成为新一代的滤波器技术。

.QFP封装

QFP（四方扁平封装）是一种常见的封装类型，它的特点是四边均有管脚。QFP封装适用于大规模或超大规模集成电路，其引脚数一般都在100以上。这种封装形式的优点是引脚间距离很小，管脚很细，适合高速大规模逻辑LSI电路的使用。

4.BGA封装

BGA（球栅阵列）封装是一种表面贴装型封装，它的特点是引脚中心距较小，引脚数较多。BGA封装适用于CPU等需要大量管脚的超大规模集成电路芯片。BGA封装的优点是可以实现较高的封装密度，获得更优良的电性能和热性能。

5.CSP封装

CSP（芯片规模封装）是一种最新的封装技术，它的特点是封装后的芯片尺寸更接近实际的芯片电路，允许芯片面积与封装面积之比超过1:1.14。CSP封装的优点是芯片体积小、输入/输出端数可以很多以及电气性能很好，适合高频电路的封装。

三、滤波器芯片清洗：

合明科技研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

合明科技运用自身原创的产品技术，满足芯片封装工艺制程清洗的高难度技术要求，打破国外厂商在行业中的垄断地位，为芯片封装材料全面国产自主提供强有力的支持。

推荐使用合明科技水基清洗剂产品。
