    现有先进封装技术分类与发展机遇和先进封装芯片清洗介绍

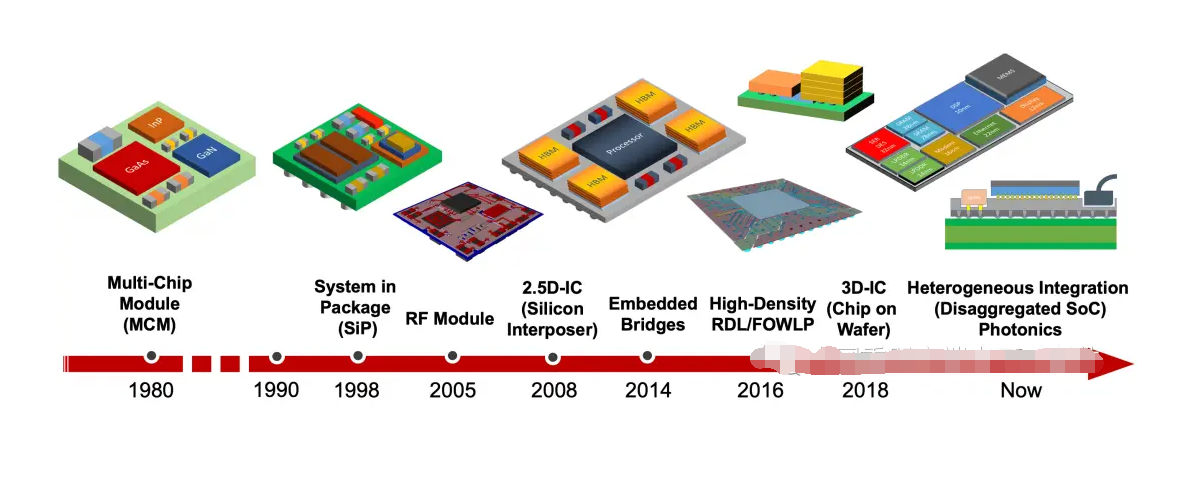

    现有先进封装技术概述


    先进封装技术是指在集成电路制造中使用的一系列创新封装技术,旨在提高芯片的性能、降低成本、减少封装体积,并增强系统的可靠性。以下是根据最新的资料整理的一些现有的先进封装技术:

    1.基于XY平面延伸的先进封装技术

    这类封装技术的特点是信号延伸的主要手段或技术通过RDL(Redistribution Layer)层来实现,通常没有基板,其RDL布线时是依附在芯片的硅体上,或者在附加的Molding上。因为最终的封装产品没有基板,所以此类封装都比较薄,目前在智能手机中得到广泛的应用。


    2.FOWLP(扇出型晶圆级封装)

    FOWLP是一种WLP(晶圆级封装)的变种,主要特点是封装完成后再进行切割分片,因此封装后的芯片尺寸和裸芯片几乎一致。这种封装符合消费类电子产品轻、小、短、薄化的市场趋势,寄生电容、电感都比较小,并具有低成本、散热佳等优点。

    3.InFO(集成扇出型)

    InFO技术起源于FOWLP封装,是台积电开发的一种先进封装技术。它改变了晶圆级封装的市场格局,随着InFO技术的大规模应用,以及嵌入式晶圆级球栅阵列(eWLB)技术的进一步发展,一批新厂商和扇出型晶圆级封装技术可能将进入市场。

    4.基于Z轴延伸的先进封装技术

    这类封装技术主要是通过TSV(Through Silicon Via)进行信号延伸和互连。以下是几种具体的基于Z轴延伸的先进封装技术:

    5.TSV(硅通孔)

    TSV技术允许垂直于芯片表面的电气通孔贯穿整个硅芯片,从而实现3D堆叠和高密度互连。这种技术使单个封装体内可以堆叠多个芯片,实现了存储容量的倍增,同时也缩短了信号传输距离,提高了信号传输速度。

    6.3D堆叠封装

    3D堆叠封装是一种将多个芯片按功能组合进行封装的技术,特别是三维(3D)封装首先突破传统的平面封装的概念,它使单个封装体内可以堆叠多个芯片,实现了存储容量的倍增。此外,它还将多个不同功能芯片堆叠在一起,使单个封装体实现更多的功能。

    其他先进封装技术


    除了上述技术之外,还有一些其他的先进封装技术值得一提:

    7.CoWoS(Chip on Wafer on Substrate)

    CoWoS是台积电独吞苹果订单的关键利器,业界公认的台积电独吞苹果订单的关键利器就是CoWoS封装技术。

    8.Chiplet

    Chiplet是一种新兴的集成电路设计理念,它涉及到将多个小芯片(Chiplets)拼接到一起形成一个大型芯片。这种技术可以帮助解决摩尔定律带来的挑战,同时也是在传统CMOS晶体管尺寸缩小到一定程度后的一种有效替代方案。

    结论

    先进封装技术的发展为半导体行业带来了革命性的变化,它不仅提高了芯片的性能,还降低了成本并缩小了封装体积。随着技术的不断进步,我们可以期待更多创新的先进封装技术在未来得以应用。


     二、先进封装技术的发展与机遇

    先进封装技术作为半导体行业的重要组成部分,其发展不仅关系到芯片的性能提升,还涉及到整个产业链的协同发展。以下是先进封装技术的发展概况及其带来的机遇。

    1.技术演进与产业链协同

    先进封装技术的发展紧密跟随半导体制造工艺的进步。随着摩尔定律的逐渐接近物理极限,封装技术也需要不断革新,以适应更高的集成度和性能需求。从传统的引线框封装到先进的倒装芯片封装,技术的演进推动了芯片性能的显著提升。此外,先进封装技术的发展不仅仅是技术本身的创新,还需要与芯片设计、制造等环节的密切协同,共同推动产业的整体发展。

    2.多元化应用与市场前景

    先进封装技术在多个领域有着广泛的应用前景。例如,在高性能计算、人工智能、物联网等领域,先进的封装技术提供了更小、更快、更可靠的芯片解决方案。特别是在人工智能领域,先进封装技术能够支持更高效的数据处理和传输,从而提升运算性能。此外,5G/6G通信技术的发展也离不开先进封装技术的支持,它有助于提高通信芯片的性能和可靠性。

    3.挑战与应对策略

    尽管先进封装技术带来了众多机遇,但其发展过程中也面临着多重挑战。其中包括技术难度大、成本压力高以及可靠性问题等。为了克服这些挑战,需要产业链上下游的共同努力,包括研发投入的增加、生产工艺和技术的改进,以及成本控制等方面的措施。同时,随着技术的不断进步,先进封装技术需要不断创新和完善,以满足市场上日益增长的需求。

    .未来发展趋势

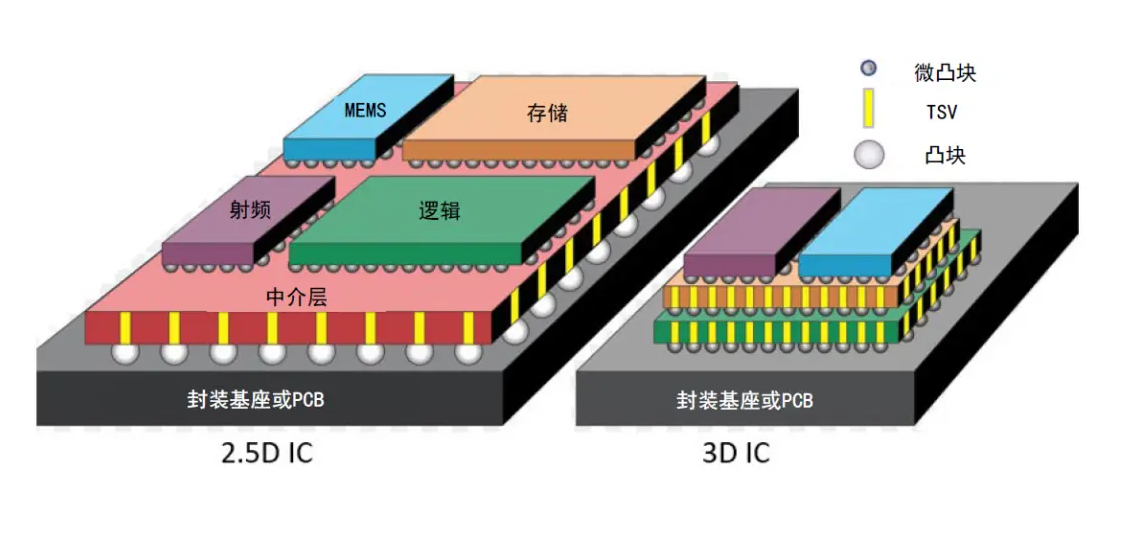

    先进封装技术的未来发展趋势包括异构集成、2.5D/3D封装以及Chiplet封装等。异构集成技术通过将不同工艺节点的芯片集成在一起,提高了整体性能;2.5D/3D封装技术通过堆叠技术实现更高的芯片密度和性能;而Chiplet封装技术则通过将不同功能的小芯片集成在一起,实现了更快速、更低成本的产品开发。这些技术的发展不仅是应对现有挑战的有效手段,也是抓住未来市场机遇的关键。

    综上所述,先进封装技术的发展不仅是技术层面的进步,更是整个半导体产业链协同发展的重要推动力。面对未来的机遇与挑战,先进封装技术将继续向着更高的集成度、更好的性能和更低的成本方向发展,为电子行业带来更多的创新和可能性。





    三、先进封装芯片清洗:

    合明科技研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

    水基清洗的工艺和设备配置选择对清洗精密器件尤其重要,一旦选定,就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

    污染物有多种,可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气,通电后发生电化学迁移,形成树枝状结构体,造成低电阻通路,破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层,在PCB板表层下生长枝晶。除了离子型和非离子型污染物,还有粒状污染物,例如焊料球、焊料槽内的浮点、灰尘、尘埃等,这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

    这么多污染物,到底哪些才是最备受关注的呢?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分,焊后必然存在热改性生成物,这些物质在所有污染物中的占据主导,从产品失效情况来而言,焊后残余物是影响产品质量最主要的影响因素,离子型残留物易引起电迁移使绝缘电阻下降,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大,严重者导致开路失效,因此焊后必须进行严格的清洗,才能保障电路板的质量。

    合明科技运用自身原创的产品技术,满足芯片封装工艺制程清洗的高难度技术要求,打破国外厂商在行业中的垄断地位,为芯片封装材料全面国产自主提供强有力的支持。

    推荐使用合明科技水基清洗剂产品。
