三防漆用于保护PCBA线路板及其相关设备免受环境的侵蚀。三防漆涂覆工艺是生产中一个必需的工序环节,而不是“锦上添花”,其功能主要是提升产品的可靠性,尤其是在恶劣的运行环境下。

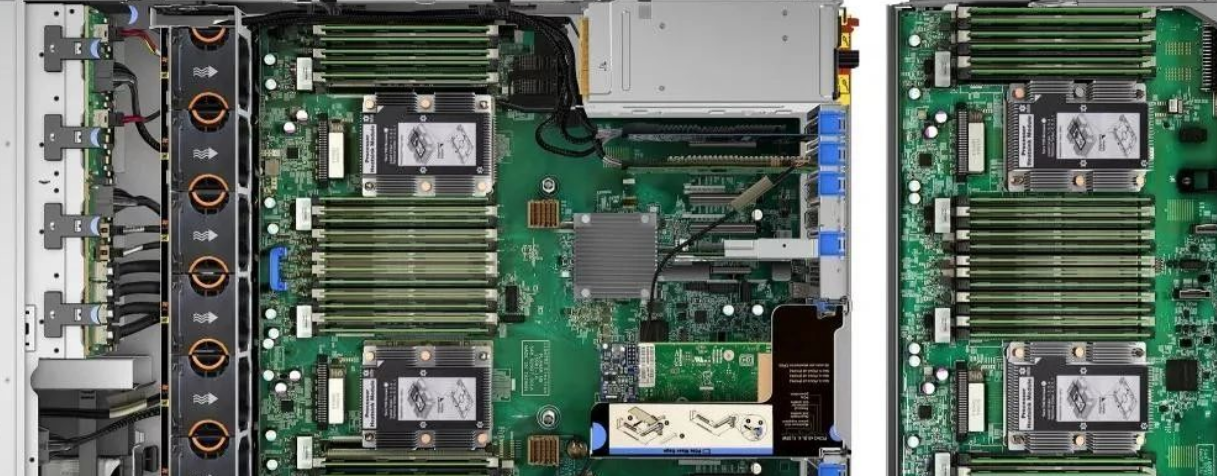

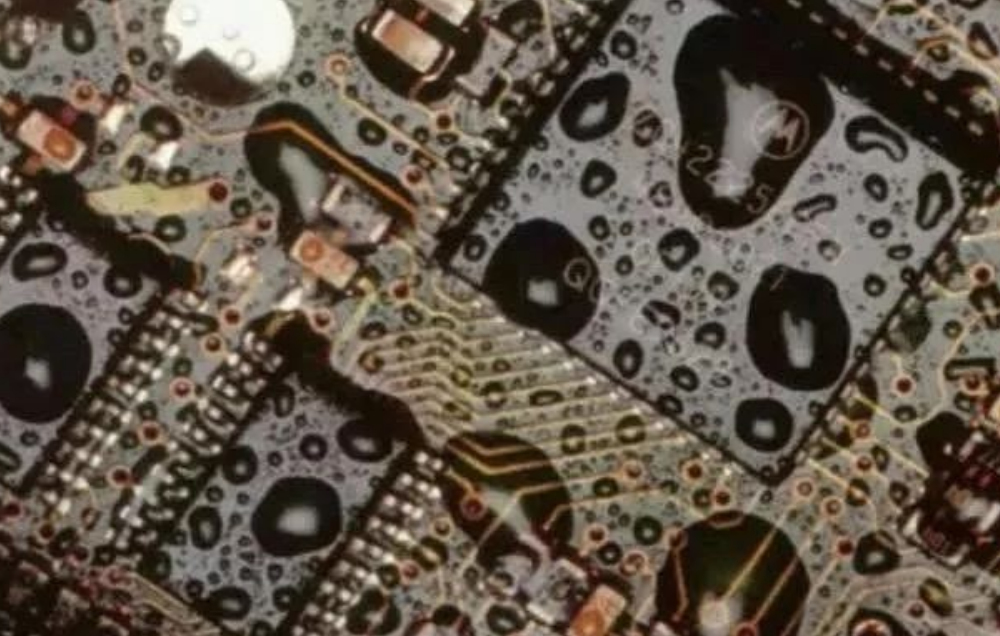

涂覆的三防漆可保护电子产品免受外部因素的影响,例如极热、潮湿、水分和灰尘。同时还可以保护电子产品免受内部因素的影响,例如腐蚀、晶须生长和系统内短路等问题。总之,三防漆相当于一层绝缘层,确保不同元件可以正常运行,避免PCB提早失效。
根据IPC-A-610E(电子组装检测标准)的要求及工厂规定,主要有在以下几个方面:
喷漆准备:对待喷涂的PCB进行外观检查,若板面有明显手印、污迹等外观不良,则须用清洗剂清洗干净并待清洗剂彻底挥发后才能进入下一道工序。
一、涂覆PCBA三防漆有哪些操作要求?
1、三防工作要在单独的房间进行,但不可完全密闭,一定有良好的通风设施。
2、操作间禁止吸烟、饮食、饮水,工作前不要饮用酒精性饮料。
3、操作时要戴好口罩或防毒面具、橡胶手套、化学防护眼镜等防护器具,以免伤害到身体,这也取决于所选择的三防漆产品,如果是含苯类产品则要十分注意防护和防火,而如果是TIS-NM环保三防漆类产品,则安全性高很多,也不会有燃烧的风险。
4、工作完毕后,要及时清洗用过的器皿,整理、檫试工具和设备,并将装有三防漆的容器盖盖严。
5、工作场所应清洁无尘,无粉尘飞扬,并禁止无关人员进入。
6、工具和设备要充分接地,并做好静电防护措施。
7、操作时不要将PCBA重叠放置;PCB板要水平放置。
8、每批次原料在使用前,应做小样固化试验(3—5PCS)。
9、清洁和烘板,除去潮气和水分。须先将欲涂物件表面的灰尘,潮气和油污除净,以便其充分发挥其保护效能。彻底的清洗可确保腐蚀性的残余物被完全清除,并使三防漆很好地粘着在线路板表面。烘板条件:60°C,10-20分钟,在烘箱中取出后趁热涂敷效果更佳。
10、刷涂时板尽量平放,刷涂后不应有滴露,刷涂应平整,也不能有裸露的部分,0.1-0.3mm之间为宜。
11、在刷涂和喷涂之前,保证稀释的产品充分搅拌,并在刷涂或喷涂之前,放置2小时。使用高品质天然纤维刷,在室温情况下轻轻刷涂浸涂。如使用机械,应测量涂料的粘度(用粘度剂或流量杯),可使用稀释剂调整粘度。
12、线路板组件应垂直浸入涂料槽中。连接器不要浸入,除非经过仔细遮盖,线路板应浸入1分钟,直至气泡消失,然后缓慢拿出。线路板表面会形成一层均匀膜层。应让大部分涂料残留物从线路板上流回浸膜机。TFCF有不同的涂覆要求。线路板或元器件浸入速度不宜太快,以免产生过多气泡。
13、浸涂结束后再次使用时,若表面有结皮现象,将表皮除去,可继续使用。
14、刷涂后平放在支架上,准备固化,需要用加热的方法是涂层加速固化。如果涂层表面不平或含有气泡,在放入高温炉内固化应在室温下多放置些时间以便让溶剂闪蒸出来。
二、涂覆PCBA三防漆有哪些技术要求?
1、刷三防漆保护须在PCBA组装前经测试、检验合格并彻底清洁干净后进行。
2、使用的毛刷要保持清洁,禁止再用于其他作业;毛刷涂漆时要注意不要滴漏到不需涂漆的部分;使用后的毛刷要用稀料等清洗干净。
3、涂覆层要透明,并且均匀覆盖PCB板和组件,色泽和稠度均匀一致。
4、工艺步骤为: 涂刷A面→表干→涂刷B面→室温固化
5、喷涂厚度: 喷涂厚度为0.1mm—0.3mm(干膜厚度一般为30-100UM)
6、所有涂覆作业应不低于16℃及相对湿度低于75%的条件下进行。PCB作为复合材料会吸潮,如不去潮,三防漆不能充分起保护作用,预干、真空干燥可去除大部分湿气。
厚度的测试方法:

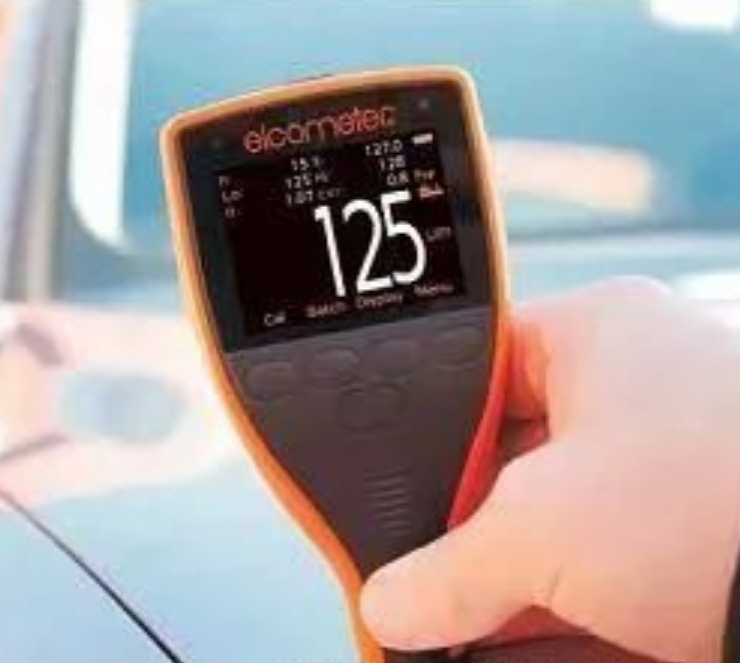

1、干膜厚度测量工具:a千分尺(IPC-CC-830B);b干膜测厚仪(铁基)

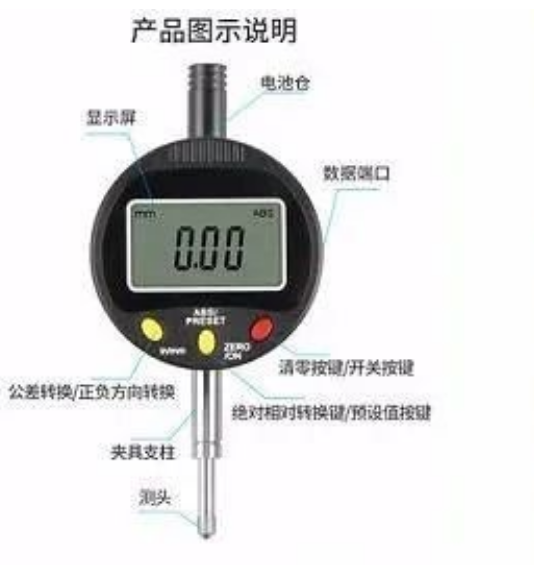

图a千分尺 图b干膜仪

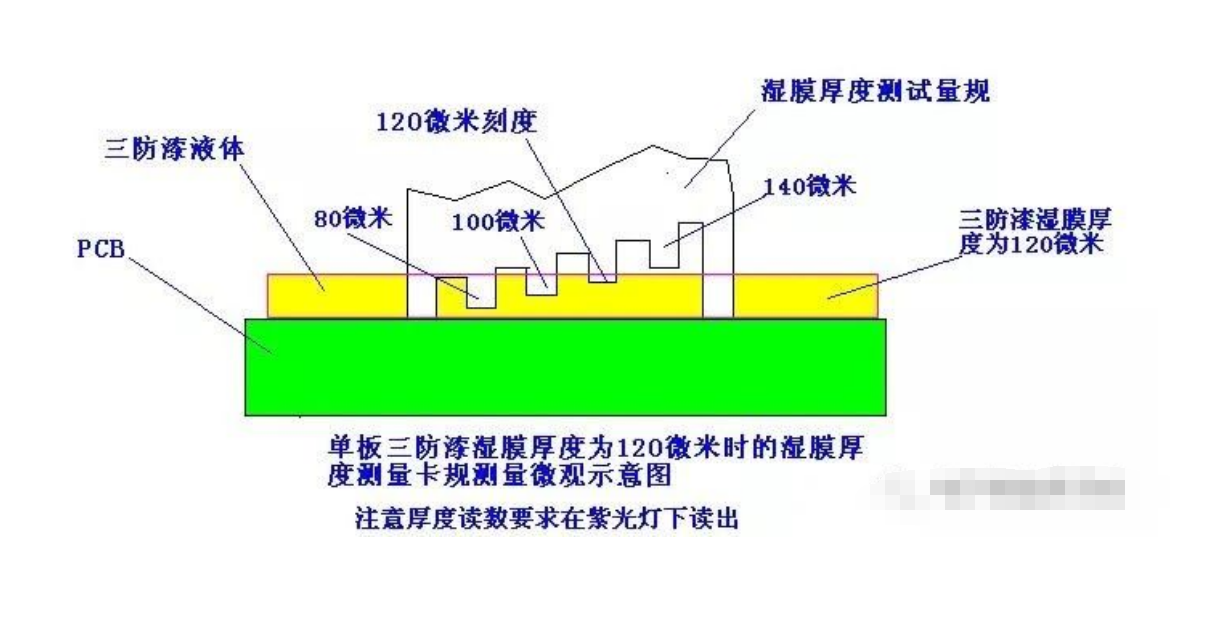

2、湿膜测厚:可以通过湿膜测厚仪得出湿膜的厚度,然后通过胶水固含量的占比计算得出干膜的厚度。

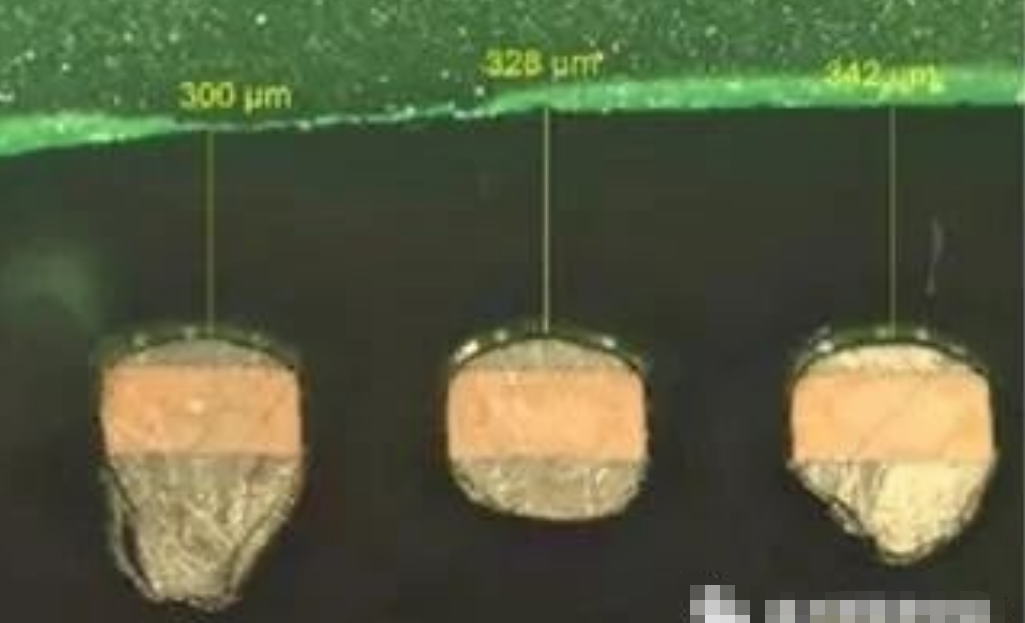

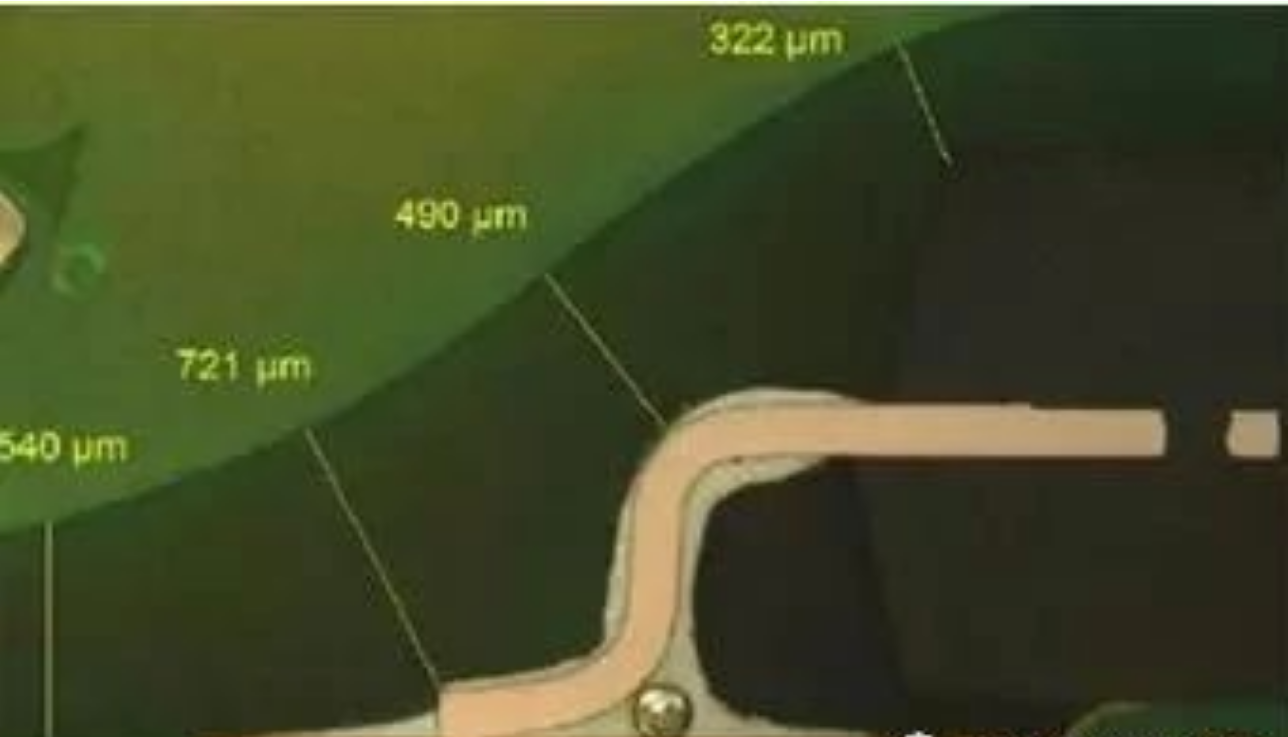

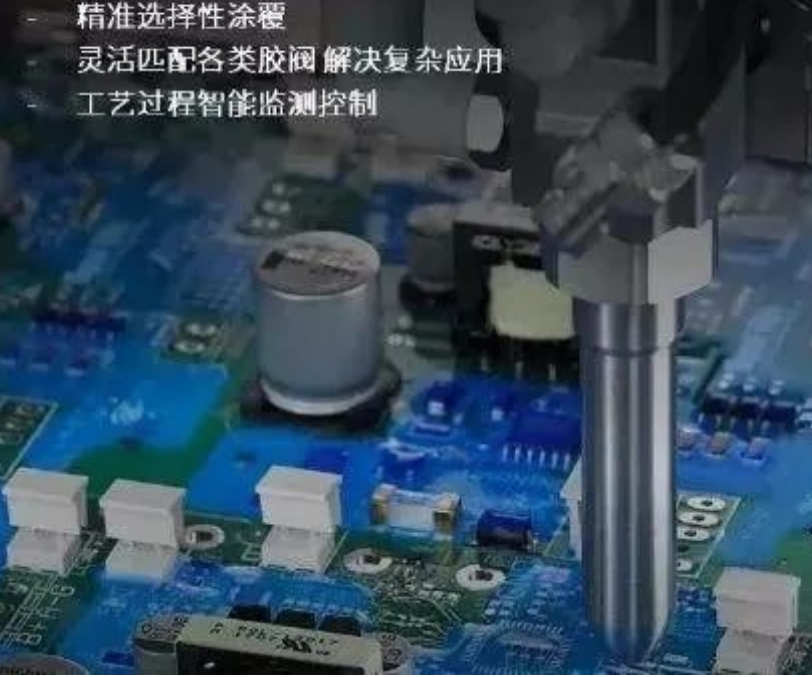

许多电路板在选择性涂敷后进行横截面检查,以确保三防漆的覆盖和厚度达到要求(如下图)。

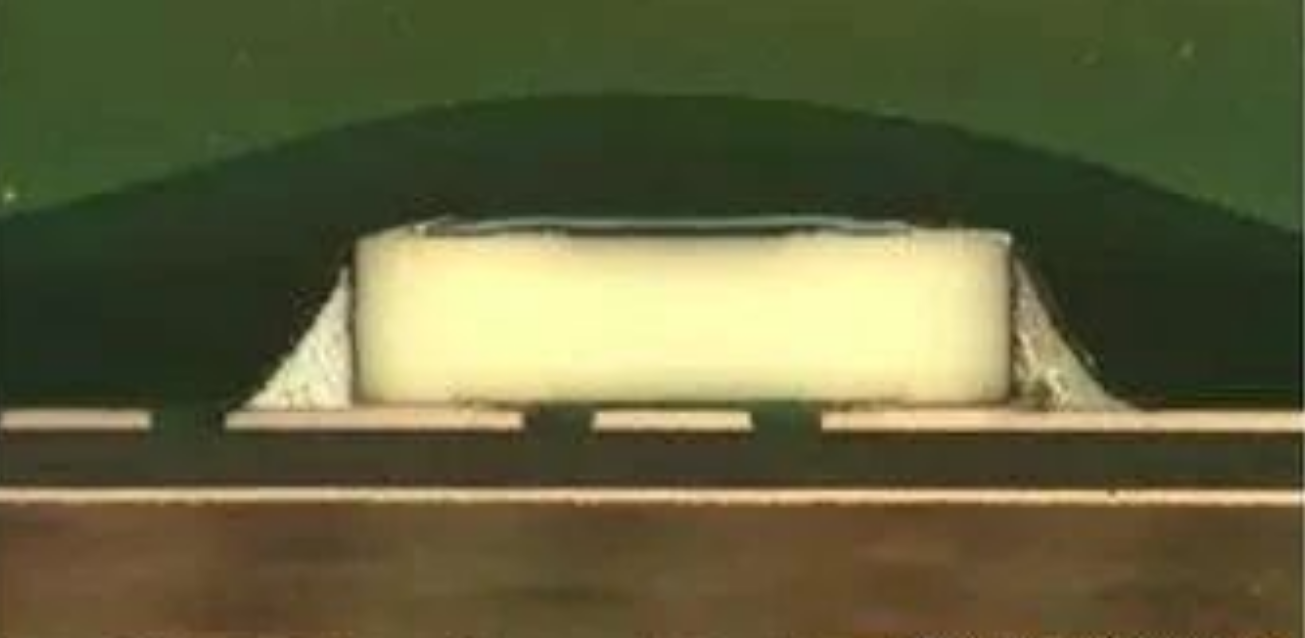

PCB元件/元件引脚的横截面显示涂层覆盖的例子
三 、三防漆水基清洗剂介绍
水基清洗剂 C108 是适用于清洗三防漆和结构胶类的一款环保型水基清洗剂。本品结合超声波浸泡清洗工艺,能有效清除治具上残留的三防漆,使其轻松脱落以达到使用要求。水基清洗剂 C108 相对于传统的溶剂剂型清洗剂,本品具有气味小、环保、使用安全不易燃,低 VOC 等优点。C108 是适用于三防漆治具清洗和结构胶清洗的一款环保型水基清洗剂,适用于超声波、浸泡等清洗工艺。
合明科技运用自身原创的产品技术,满足芯片封装工艺制程清洗的高难度技术要求,打破国外厂商在行业中的垄断地位,为芯片封装材料全面国产自主提供强有力的支持。
推荐使用合明科技水基清洗剂产品。
