半导体清洗:半导体制造中金属污染的测量技术汇总

合明科技 👁 2349 Tags:半导体清洗半导体污染物半导体污染物测量技术

半导体清洗:半导体制造中金属污染的测量技术汇总

半导体制造中金属污染的测量技术分为两类:

1、在线测量技术:在晶圆上直接测量,无需任何样品制备;

2、离线测量技术:测量前需样品制备,前处理涉及在实验室环境中进行。


EDX : Energy Dispersive X-ray Spectroscopy(能量色散X射线光谱)

SPV :  Surface Photo Voltage(表面光电压)

TRXF : Total Reflection X-ray Fluorescence (全反射X射线荧光光谱)


IC : Ion Chromatography (离子色谱)

AAS: Atomic Absorption Spectroscopy (原子吸收光谱)

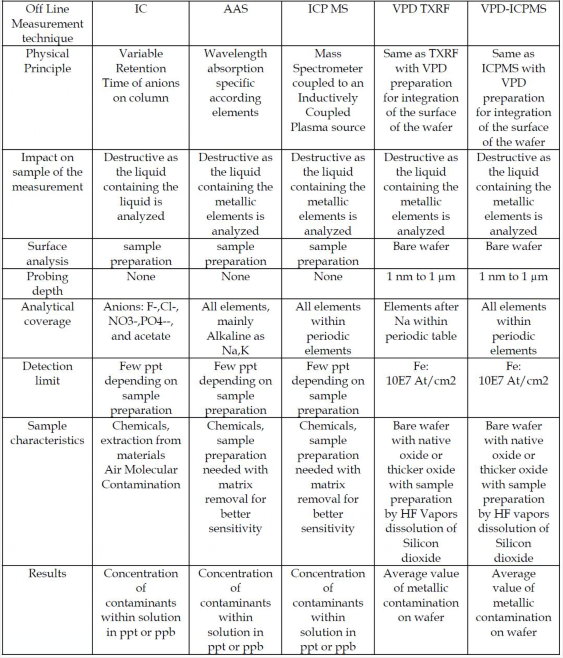

ICP-MS : Inductively Coupled Plasma Mass Spectroscopy (电感耦合等离子体质谱)

VPD-TXRF : Vapour Phase Decomposition TXRF (气相分解-全反射X射线荧光光谱)

VPD-ICP-MS : Vapour Phase Decomposition ICP-MS (气相分解-电感耦合等离子体质谱)

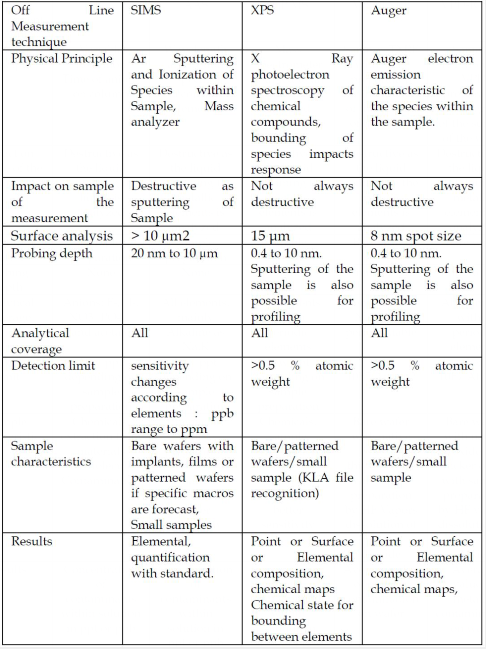

SIMS : Secondary Ion Mass Spectroscopy(二次离子质谱)

XPS : X-ray Photoelectron Spectroscopy(X射线光电子能谱)

Auger : Auger electron spectroscopy(俄歇电子能谱)

除在线和离线监测划分之外,按照测量原理,可将测量金属污染的技术分为以下两个分支:一是直接测量晶圆表面的金属污染物化学浓度的技术,二是间接测量体硅中金属污染引起的电活动的寿命检测技术。当预计金属污染物会沉积在晶圆表面时,首选前一种方法,而后一种方法则适用于涉及到体硅中的金属污染扩散的热处理工艺。


以上是关于半导体制造中金属污染的测量技术汇总的相关内容介绍了,希望能对您有所帮助!

想要了解关于半导体芯片清洗的相关内容,请访问我们的“半导体芯片清洗”专题了解相关产品与应用 !
