芯片封装技术之QFP(quad flat package)四侧引脚扁平封装

今天小编给大家分享一篇关于QFP(quad flat package)四侧引脚扁平封装的相关知识,希望能对您有所帮助!

1、QFP(quad flat package) 四侧引脚扁平封装

QFP(quad flat package) 是指表面贴装型封装之一,引脚从四个侧面引出呈海鸥翼(L)型。基材有陶瓷、金属和塑料三种。从数量上看,塑料封装占绝大部分。当没有特别表示出材料时,多数情况为塑料QFP。塑料QFP 是最普及的多引脚LSI 封装。不仅用于微处理器,门陈列等数字逻辑LSI 电路,而且也用于VTR 信号处理、音响信号处理等模拟LSI 电路。引脚中心距有1.0mm、0.8mm、0.65mm、0.5mm、0.4mm、0.3mm 等多种规格。0.65mm 中心距规格中最多引脚数为304。有的LSI 厂家把引脚中心距为0.5mm 的QFP 专门称为收缩型QFP 或SQFP、VQFP。但有的厂家把引脚中心距为0.65mm 及0.4mm 的QFP 也称为SQFP,至使名称稍有一些混乱。

另外按照JEDEC(美国联合电子设备委员会)标准把引脚中心距为0.65mm、本体厚度为3.8mm~2.0mm的QFP称为MQFP(metric quad flat package)。日本电子机械工业会标准所规定引脚中心距.55mm、0.4mm、0.3mm 等小于0.65mm 的QFP称为QFP(FP) (QFP fine pitch),小中心距QFP。又称FQFP(fine pitch quad flat package)。但现在日本电子机械工业会对QFP的外形规格进行了重新评价。在引脚中心距上不加区别,而是根据封装本体厚度分为QFP(2.0mm~3.6mm 厚)、LQFP(1.4mm 厚)和TQFP(1.0mm 厚)三种。

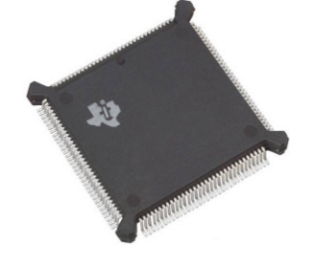

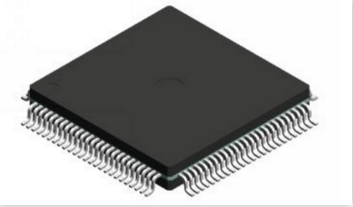

QFP(quad flat package)

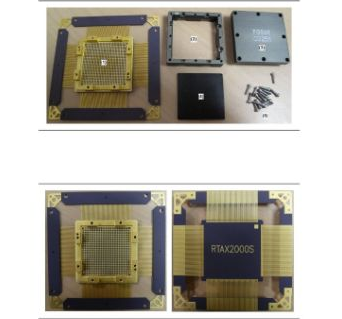

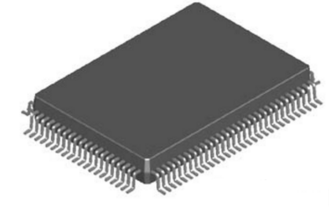

QFP 的缺点是,当引脚中心距小于0.65mm 时,引脚容易弯曲。为了防止引脚变形,现已出现了几种改进的QFP 品种。如封装的四个角带有树指缓冲垫的BQFP(见11.1);带树脂保护环覆盖引脚前端的GQFP;在封装本体里设置测试凸点、放在防止引脚变形的专用夹具里就可进行测试的TPQFP。在逻辑LSI 方面,不少开发品和高可靠品都封装在多层陶瓷QFP 里。引脚中心距最小为0.4mm、引脚数最多为348 的产品也已问世。此外,也有用玻璃密封的陶瓷QFP(见11.9)。

1.1 BQFP(quad flat package with bumper)

BQFP(quad flat package with bumper)是指带缓冲垫的四侧引脚扁平封装。QFP 封装之一,在封装本体的四个角设置突起(缓冲垫)以防止在运送过程中引脚发生弯曲变形。美国半导体厂家主要在微处理器和ASIC 等电路中采用此封装。引脚中心距0.635mm,引脚数从84 到196左右。


1.2 QIC(quad in-line ceramic package)

QIC(quad in-line ceramic package)是指陶瓷QFP的别称,部分半导体厂家采用这个名称。

1.3 QIP(quad in-line plastic package)

QIP(quad in-line plastic package)是指塑料QFP的别称。部分半导体厂家采用这个名称。

1.4 PFPF(plastic flat package)

PFPF(plastic flat package)是指塑料扁平封装。塑料QFP 的别称。部分LSI 厂家采用这个名称。

1.5 QFH(quad flat high package)

QFH(quad flat high package)是指四侧引脚厚体扁平封装。塑料QFP的一种,为了防止封装本体断裂,QFP本体制作得较厚。部分半导体厂家采用这个名称。


1.6 CQFP(quad fiat package with guard ring)

CQFP(quad fiat package with guard ring)是指带保护环的四侧引脚扁平封装。塑料QFP之一,引脚用树脂保护环掩蔽,以防止弯曲变形。在把LSI 组装在印刷基板上之前,从保护环处切断引脚并使其成为海鸥翼状(L 形状)。这种封装在美国Motorola 公司已批量生产。引脚中心距0.5mm,引脚数最多为208 左右。


1.7 MQUAD(metal quad)

MQUAD(metal quad)是指美国Olin公司开发的一种QFP封装。基板与封盖均采用铝材,用粘合剂密封。在自然空冷条件下可容许2.5W~2.8W的功率。日本新光电气工业公司于1993年获得特许开始生产。


1.8 L-QUAD

L-QUAD是指陶瓷QFP之一。封装基板用氮化铝,基导热率比氧化铝高7~8倍,具有较好的散热性。封装的框架用氧化铝,芯片用灌封法密封,从而抑制了成本。是为逻辑LSI开发的一种封装,在自然空冷条件下可容许W3的功率。现已开发出了208引脚(0.5mm中心距)和160引脚(0.65mm中心距)的LSI逻辑用封装,并于1993年10月开始投入批量生产。

1.9 Cerquad

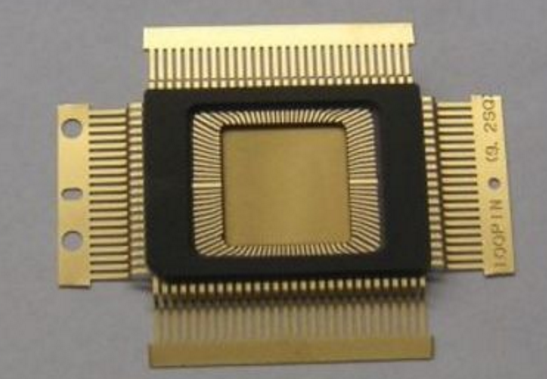

Cerquad是指表面贴装型封装之一,即用下密封的陶瓷QFP,用于封装DSP等的逻辑LSI电路。带有窗口的Cerquad用于封装EPROM电路。散热性比塑料QFP好,在自然空冷条件下可容许1.5~2W的功率。但封装成本比塑料QFP高3~5 倍。引脚中心距有1.27mm、0.8mm、0.65mm、0.5mm0.4mm等多种规格。引脚数从32到368。


以上是关于QFP(quad flat package)四侧引脚扁平封装的相关内容介绍了,希望能对您有所帮助!
