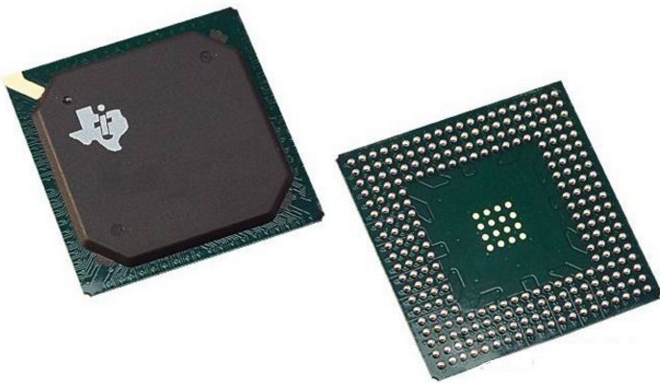

BGA/ball grid array也称CPAC(globe top pad array carrier)。球形触点陈列，表面贴装型封装之一。在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI 芯片，然后用模压树脂或灌封方法进行密封。也称为凸点陈列载体(PAC)。引脚可超过200，是多引脚LSI用的一种封装。封装本体也可做得比QFP(四侧引脚扁平封装)小。例如，引脚中心距为1.5mm的360引脚BGA仅为31mm见方;而引脚中心距为0.5mm的304 引脚QFP 为40mm 见方。而且BGA不用担心QFP 那样的引脚变形问题。

该封装是美国Motorola 公司开发的，首先在便携式电话等设备中被采用，随后在个人计算机中普及。最初，BGA 的引脚(凸点)中心距为1.5mm，引脚数为225。现在也有一些LSI 厂家正在开发500 引脚的BGA。BGA 的问题是回流焊后的外观检查。美国Motorola公司把用模压树脂密封的封装称为MPAC，而把灌封方法密封的封装称为GPAC。

2、C-(ceramic)

C-(ceramic)表示陶瓷封装的记号。例如，CDIP 表示的是陶瓷DIP。是在实际中经常使用的记号。

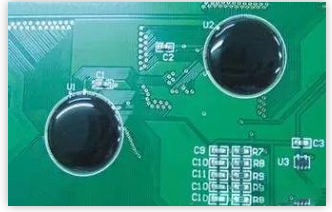

3、COB (chip on board)

COB (chip on board)

COB (chip on board)是指板上芯片封装，是裸芯片贴装技术之一，半导体芯片交接贴装在印刷线路板上，芯片与基板的电气连接用引线缝合方法实现，并用树脂覆盖以确保可靠性。虽然COB 是最简单的裸芯片贴装技术，但它的封装密度远不如TAB和倒片焊技术。

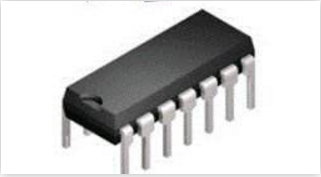

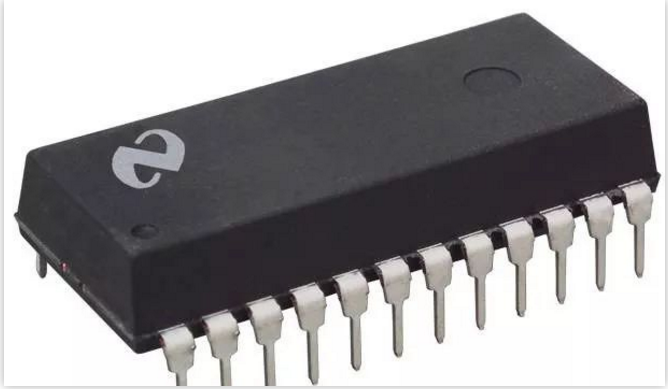

4、DIP(dual in-line package)

DIP(dual in-line package) 是指双列直插式封装。插装型封装之一，引脚从封装两侧引出，封装材料有塑料和陶瓷两种。欧洲半导体厂家多用DIL。DIP 是最普及的插装型封装，应用范围包括标准逻辑IC，存贮器LSI，微机电路等。引脚中心距2.54mm，引脚数从6 到64。封装宽度通常为15.2mm。有的把宽度为7.52mm和10.16mm 的封装分别称为SK-DIP(skinny dual in-line package) 和SL-DIP(slim dual in-line package)窄体型DIP。但多数情况下并不加区分，只简单地统称为DIP。另外，用低熔点玻璃密封的陶瓷DIP也称为Cerdip(4.2)。

4.1 DIC(dual in-line ceramic package)

DIC(dual in-line ceramic package) 是指陶瓷封装的DIP(含玻璃密封)的别称。

4.2 Cerdip：

Cerdip是指用玻璃密封的陶瓷双列直插式封装，用于ECL RAM，DSP(数字信号处理器)等电路。带有玻璃窗口的Cerdip 用于紫外线擦除型EPROM 以及内部带有EPROM 的微机电路等。引脚中心距2.54mm，引脚数从8 到42。在日本，此封装表示为DIP-G(G即玻璃密封的意思)。

4.3 SDIP (shrink dual in-line package)

SDIP (shrink dual in-line package)是指收缩型DIP。插装型封装之一，形状与DIP 相同，但引脚中心距(1.778mm)小于DIP(2.54mm)，因而得此称呼。引脚数从14 到90。有陶瓷和塑料两种。又称SH-DIP(shrink dual in-line package)

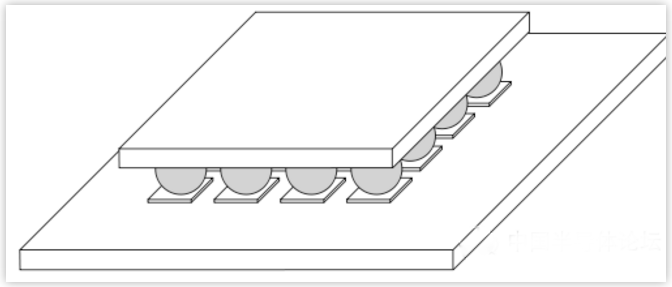

5、flip-chip

flip-chip是指倒焊芯片。裸芯片封装技术之一，在LSI 芯片的电极区制作好金属凸点，然后把金属凸点与印刷基板上的电极区进行压焊连接。封装的占有面积基本上与芯片尺寸相同。是所有封装技术中体积最小、最薄的一种。但如果基板的热膨胀系数与LSI 芯片不同，就会在接合处产生反应，从而影响连接的可靠性。因此必须用树脂来加固LSI 芯片，并使用热膨胀系数基本相同的基板材料。

6、FP(flat package)

FP(flat package) 是指扁平封装。表面贴装型封装之一。QFP 或SOP(见QFP 和SOP)的别称。部分半导体厂家采用此名称。

7、H-(with heat sink)

H-(with heat sink)表示带散热器的标记。例如，HSOP 表示带散热器的SOP。

8、MCM(multi-chip module) 多芯片组件

MCM(multi-chip module)

MCM(multi-chip module)是指将多块半导体裸芯片组装在一块布线基板上的一种封装。根据基板材料可分为MCM-L，MCM-C 和MCM-D 三大类。

MCM-L 是使用通常的玻璃环氧树脂多层印刷基板的组件。布线密度不怎么高，成本较低。

MCM-C 是用厚膜技术形成多层布线，以陶瓷(氧化铝或玻璃陶瓷)作为基板的组件，与使用多层陶瓷基板的厚膜混合IC 类似。两者无明显差别。布线密度高于MCM-L。

MCM-D 是用薄膜技术形成多层布线，以陶瓷(氧化铝或氮化铝)或Si、Al 作为基板的组件。 布线密谋在三种组件中是最高的，但成本也高。

9、P-(plastic)

P-(plastic) 表示塑料封装的记号。如PDIP 表示塑料DIP。

10、Piggy back

Piggy back是指驮载封装。指配有插座的陶瓷封装，形关与DIP、QFP、QFN 相似。在开发带有微机的设备时用于评价程序确认操作。例如，将EPROM 插入插座进行调试。这种封装基本上都是定制品，市场上不怎么流通。

以上是关于芯片封装技术大全（上）的相关内容介绍了，希望能对您有所帮助！
