功率器件的新材料、新机遇、新趋势与新环保清洗技术介绍

新材料、新机遇、新趋势

作为第三代半导体材料的代表,相较于硅,碳化硅具有禁带宽度更大(是硅的3倍)、热导率更高(是硅的 4-5 倍)、击穿电压更大(是硅的 8- 10 倍)等优势。

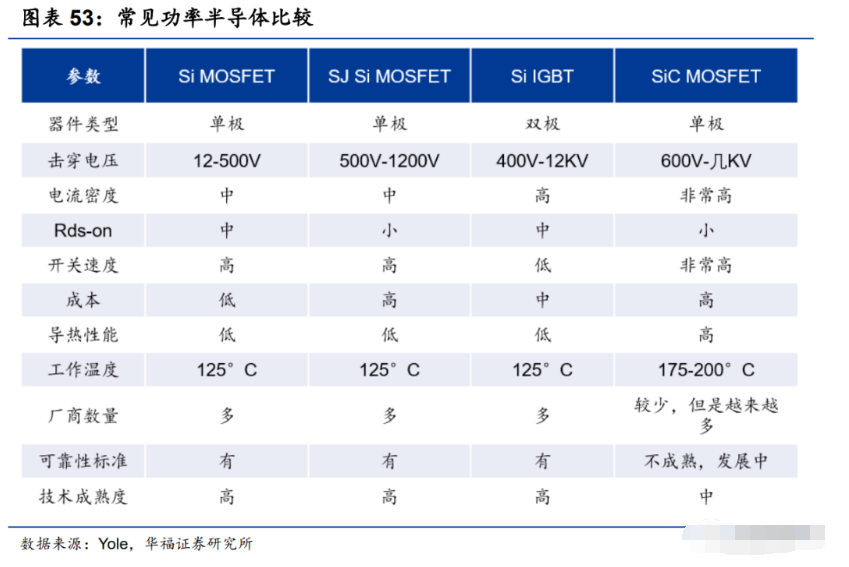

图表 52:碳化硅性能优势


碳化硅功率器件主要包括碳化硅二极管(主要是肖特基势垒二极管 SBD 等)、碳化硅晶体管(主要是碳化硅 BJT、MOSFET 等)以及碳化硅功率模块等。碳化硅功率器件具有耐高压、大电流、耐高温、高频、高功率和低损耗等众多优点,广泛应用于电动汽车及充电桩、光伏、电网、轨道交通和储能等领域。



据 Yole 数据,碳化硅功率器件 2021 年全球市场规模 10.9 亿美金。预计到 2027年将达到 62.97 亿美金,2021-2027 CAGR 达 34%。发展势头强劲,未来市场空间可观。

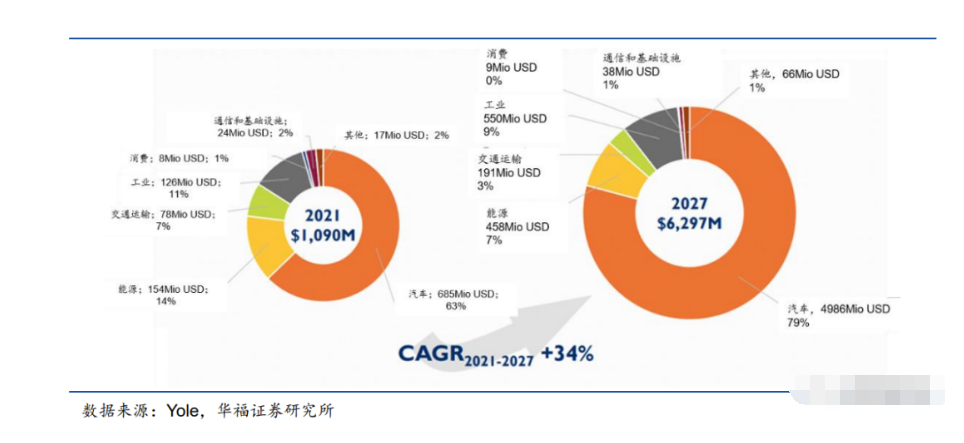

图表 54:碳化硅功率半导体器件市场规模预测 2021-2027E

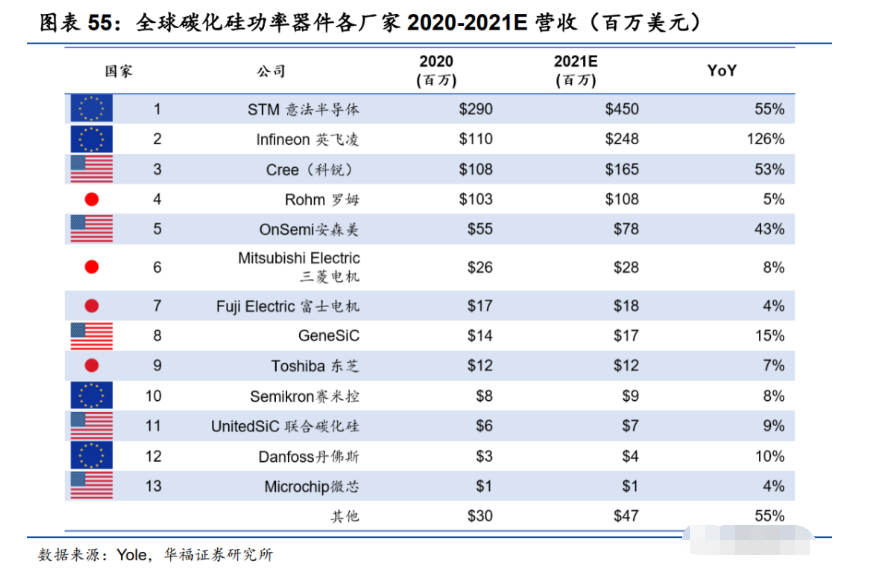

全球各国对碳化硅投资热度不减,目前碳化硅器件市场龙头依然以海外企业为主,国内90%需求依赖进口。我国碳化硅产业链布局相对完整,部分头部企业技术实力不可小觑,在半绝缘衬底、外延片、射频器件和碳化硅器件均已量产并批量供货。



碳化硅性能优于 IGBT,两者在多个领域或存在应用重叠。从成本变化和晶圆尺寸发展趋势分析:

碳化硅与 IGBT 成本比较。目前碳化硅功率器件由于技术和工艺尚不成熟、衬底良率低以及尚未规模化应用等因素,导致当前碳化硅成本居高不下。同等规格、满足同个终端应用需求的碳化硅 MOSFET 的价格是 IGBT 的 2.5-3 倍。而硅基 IGBT 技术成熟,规模化效应已经显现,成本下探空间有限。随着上述对碳化硅成本不利因素日渐改善,其价格有望逐年下调。对于长续航电动汽车,当前碳化硅功率器件的应用带来的其他周边零部件的降本,或将进一步缩小、或打平与选用IGBT带来的价格差。

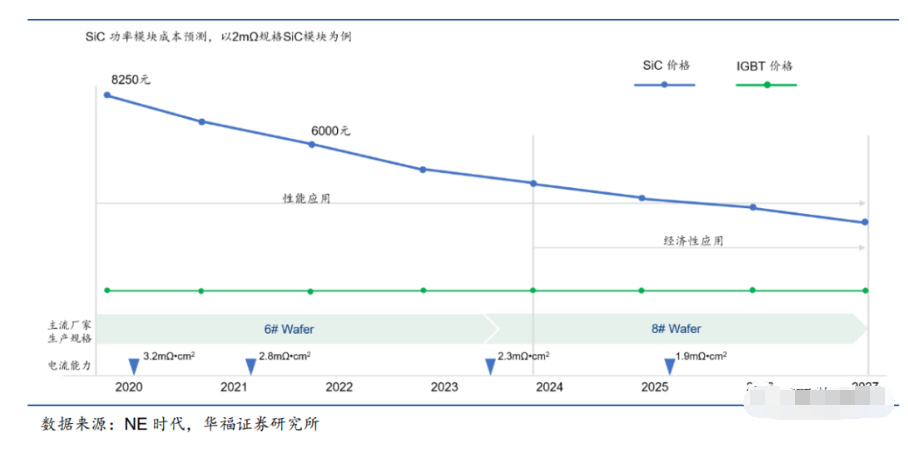

图表 56:碳化硅功率半导体器件成本变化趋势

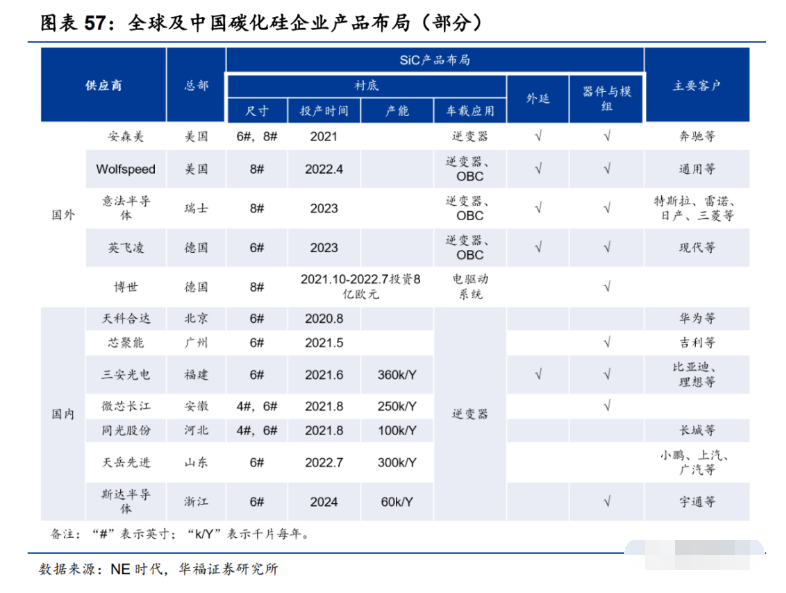

碳化硅晶圆制造。目前已量产碳化硅衬底多是基于 2 英寸、4 英寸和 6 英寸晶圆制造,其中 6 英寸逐渐将成为主流。据 NE 时代数据,安森美 8 英寸衬底于 2021 年已经投产。未来,随着 8 英寸晶圆的衬底逐步量产,单片晶圆产量提升,相比 4 英寸和 6 英寸晶圆,理论上碳化硅器件价格或将会有所下调。


当前碳化硅 MOSFET 主要应用于一些中高端场景,这些应用往往追求更高的性能表现。如售价 30 万以上的中高端智能电动汽车,其对续航、瞬间加速以及充电时间有着更高要求,通常其主逆变器中会采用碳化硅方案。短时间内,IGBT 或依然是市场主流。长期来看,碳化硅 MOSFET 和 IGBT 市场需求或达到一个相对平衡,两者将共存以供不同应用场景所使用。


功率器件IGBT清洗:

针对各类半导体不同的封装工艺如功率器件QFN,为保证产品的可靠性,合明科技研发多款自主知识产权专利清洗剂,针对不同工艺及应用的半导体封装需要的精密清洗要求,合明科技在水基清洗方面开发了较为完整的水基系列产品,精细化对应涵盖从半导体封装到PCBA组件终端,包括有水基清洗剂和半水基清洗剂,碱性水基清洗剂和中性水基清洗剂等。具体表现在,在同等的清洗力的情况下,合明科技的兼容性较佳,兼容的材料更为广泛;在同等的兼容性下,合明科技的功率器件QFN清洗剂清洗的锡膏种类更多(测试过的锡膏品种有ALPHA、SMIC、INDIUM、SUPER-FLEX、URA、TONGFANG、JISSYU、HANDA、OFT、WTO等品牌;测试过的焊料合金包括SAC305、SAC307、6337、925等不同成分),清洗速度更快,离子残留低、干净度更好。

合明科技专注电子制程精密清洗20多年经验,在水基清洗剂方面颇有心得,包括油墨水基清洗剂,环保清洗剂,半导体芯片封装水基清洗剂等数十款产品,多年来受到无数客户的青睐。我们有强大的售前技术指导和最贴心的服务,水基清洗,选择合科技,决不会让您失望!

合明科技运用自身原创的产品技术,满足芯片封装工艺制程清洗的高难度技术要求,打破国外厂商在行业中的垄断地位,为芯片封装材料全面国产自主提供强有力的支持。

以上便是功率器件的材料的演进与功率器件电子芯片清洗介绍介绍,希望可以帮到您!
