车规级IGBT在新能源汽车产业的应用与IGBT器件清洗介绍

合明科技 👁 2177 Tags:平面栅极型IGBT新能源汽车车规级IGBT

IGBT是一种复合全控型电压驱动式功率半导体器件,可以被认为是由MOSFET和BJT(双极性三极管)混合形成的器件,但比MOSFET制作更困难和复杂,耐压范围更大。一般MOSFET器件或模块的耐压范围为20-800V,而IGBT可以承受1000V以上的高电压,因此是电力电子领域的理想开关器件。

根据英飞凌的技术,IGBT的发展可划分为三个阶段。第一阶段是第一代和第二代IGBT所代表的平面栅极型IGBT。由于功率器件产品不追求制程,所以这类产品仍然畅销,但第一代产品已经基本被淘汰。第二阶段是第三代和第四代IGBT所代表的沟槽栅极型IGBT。这种类型的产品通过创新的沟槽设计大大减少了IGBT的体积和功耗,并得到了广泛的应用。在这个阶段,出现了第五代和第六代IGBT,这属于沟槽格栅类型的改进,结构没有太大变化。此外,第3阶段过渡产品TrenchStop也出现在这个阶段。第三阶段是2018年后出现的微凹槽IGBT,大大降低了器件的体积和功耗。

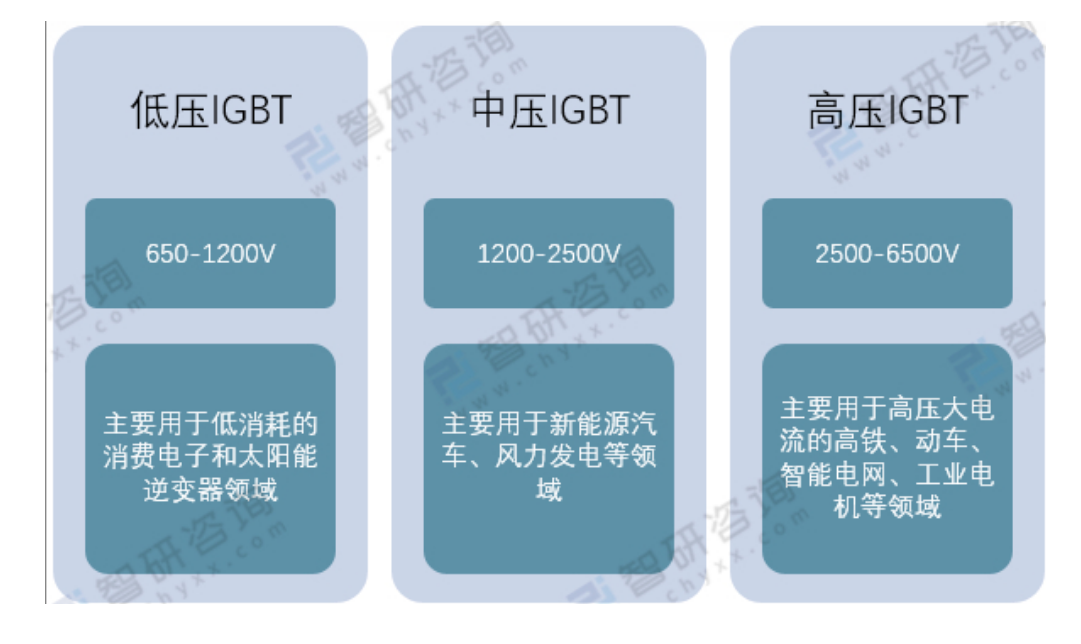

IGBT可以根据工业设备中的信号指令调整电路中的电压、电流、频率和相位,达到精确控制的目的,在电机节能、轨道交通、智能电网、航空航天、家电、汽车电子、新能源发电、新能源汽车等领域广泛应用。根据电压分布,消费电子中使用的IGBT产品主要集中在600V以下,新能源汽车中使用的IGBT产品为600-1200V,动车组中使用的IGBT模块主要为3300V和6500V,轨道交通中使用的IGBT电压在1700V-6500V之间,智能电网中使用的IGBT电压通常为3300V。


车规级IGBT是指用于新能源汽车的IGBT产品,是电动汽车逆变器的核心器件,类似于计算机中的CPU。IGBT控制和管理新能源汽车驱动电机的性能和效率,在混合动力汽车中,功率和发动机的匹配和效率,使车辆在混合动力模式下达到理想的驾驶状态,由于新能源汽车的内部结构比其他电气产品更复杂,对车辆标准级IGBT指标的要求高于其他电气产品, 例如,车规级IGBT的散热效率标准远高于工业IGBT,逆变器内的温度高达120℃,还应考虑强烈的振动条件,车规级IGBT的性能指标远高于工业级IGBT。

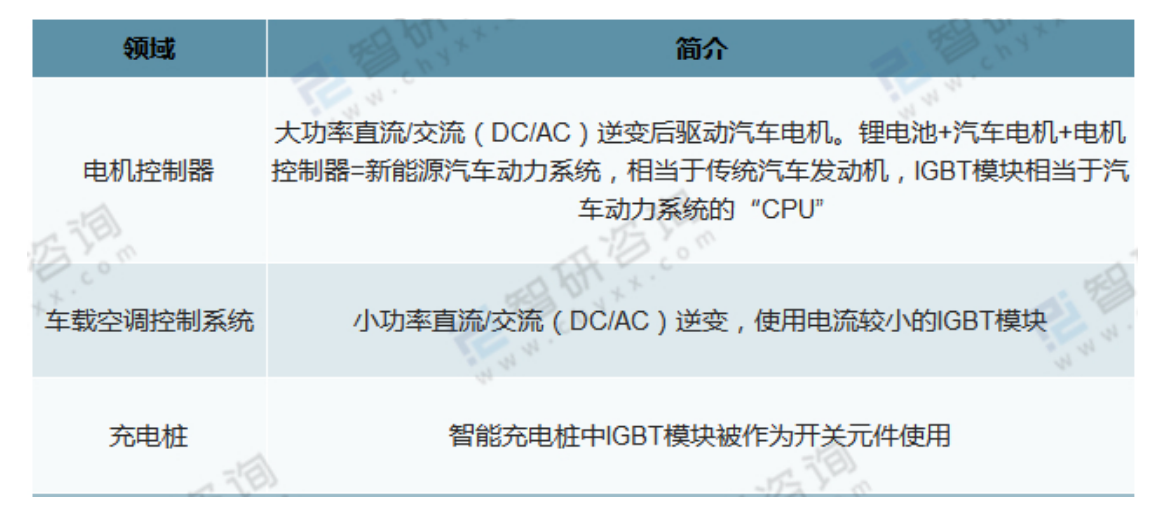

IGBT占新能源汽车整机总成本的5%以上,仅次于电池。电机和电机控制器是新能源汽车的核心部件,直接决定了车辆的行驶性能。在电机驱动中,IGBT主要存在于逆变器模块中。逆变器的功能是将直流电转换为交流电以提供驱动电机。来自北斗航天汽车的数据显示,电机和电机控制器分别约占车辆成本的4%和9%。在电机控制器内部,IGBT模块约占其成本的37%。因此,IGBT模块约占整车成本的5%。如果在车载空调控制系统中加入IGBT,成本比重更高。此外,大功率电动汽车也将对IGBT有越来越高的要求,这将间接增加IGBT在整个新能源汽车中的成本。

IGBT功率器件清洗

为应对能源危机和生态环境恶化等问题,世界各国均在大力发展新能源汽车、高压直流输电等新兴应用,促进了大功率电力电子变流装置的广泛应用。大功率变流装置的可靠性对这些应用而言十分重要。装置的可靠性与其核心器件IGBT密切相关。

目前,大量的IGBT仍在采用传统的正溴丙烷等溶剂清洗清洗,随着对环保的管控和对产品可靠性的要求不断提高,原有的传统溶剂清洗已不能满足IGBT清洗。对此,合明提出新型的IGBT清洗方案。

合明科技半水基清洗工艺解决方案,采用合明科技专利配方,可在清洗IGBT凹槽内存在大量的锡膏残留的同时去除金属界面高温氧化膜,更含有保护芯片独特的材料;配方材料亲水性强,清洗后易于用水漂洗干净。

欢迎使用合明科技半水基清洗剂清洗IGBT功率器件。

以上便是IGBT功率器件清洗剂厂,IGBT功率器件的DCB衬底功能介绍,希望可以帮到您!
