FlipChip芯片封装的特点与工艺流程和芯片封装清洗介绍

合明科技 👁 1933 Tags:FlipChip芯片封装芯片封装清洗

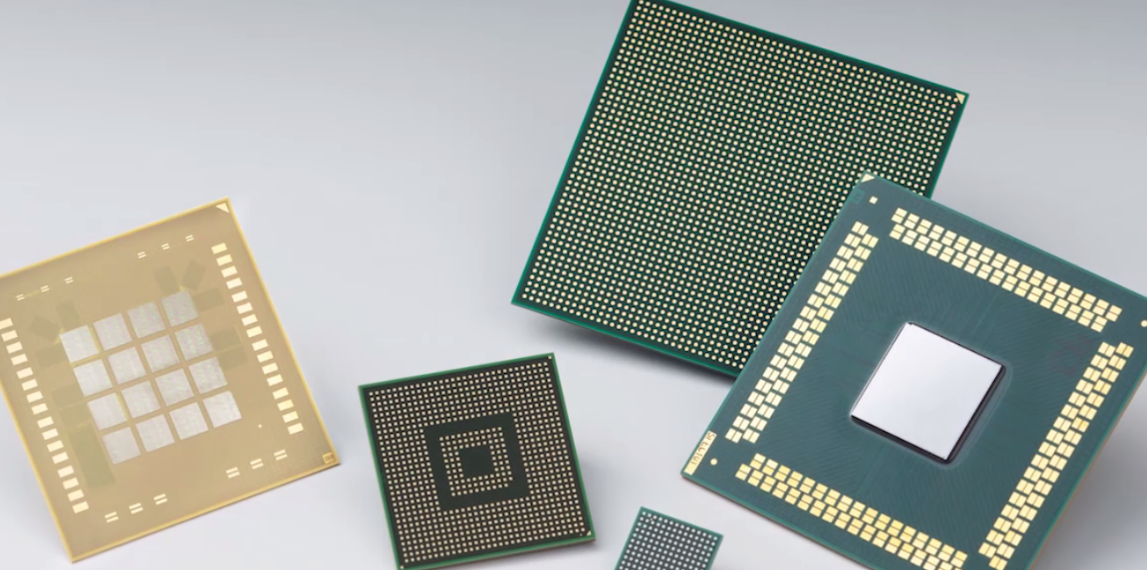

FlipChip芯片封装的特点与工艺流程

FlipChip芯片封装的特点

FlipChip芯片封装是一种先进的半导体封装技术,它具有以下显著特点:

  1. 高电性能:由于FlipChip封装技术将芯片直接与基板连接,减少了电连接的路径长度,从而提高了电性能,尤其是在高频和高速应用中表现尤为突出。

  2. 高芯片密度:FlipChip封装允许在有限的空间内实现更高的芯片密度,这对于小型化和高性能的电子设备尤为重要。

  3. 良好的散热性能:FlipChip封装技术通过直接接触基板,提供了更好的热传导路径,有助于芯片的热量散发,从而提高了整体系统的散热性能。

  4. 简化制造流程:FlipChip技术简化了芯片与基板之间的连接过程,减少了制造步骤,提高了生产效率。

  5. 广泛应用:FlipChip技术已经被广泛应用于各种类型的芯片封装,包括处理器、存储器和射频识别(RFID)等。


FlipChip芯片封装的工艺流程

FlipChip芯片封装的工艺流程较为复杂,主要包括以下几个关键步骤:

  1. 晶圆准备:在晶圆上刻画积体电路,这是FlipChip封装的第一步。晶圆需要经过严格的检查,确保其洁净度和湿度符合要求。

  2. 芯片翻转和定位:将芯片翻转,使其焊球正对外部电路连接,并定位在基板上的相应位置。这一步骤是FlipChip技术的核心,决定了芯片与基板之间的连接质量。

  3. 回流焊:在芯片和基板之间进行回流焊,将焊球熔化并形成可靠的电连接。这一步骤需要精确控制温度,以避免对芯片和基板造成损害。

  4. 底部填充:为了增强芯片与基板之间的机械强度和热稳定性,会在芯片底部填充特殊的材料。这些材料可以是焊料凸点、金属柱状凸点或柔性聚合物凸点等。

  5. 检测:完成上述步骤后,需要对芯片进行功能测试,以确保封装工艺的成功。这一步骤对于保证芯片的质量和可靠性至关重要。

  6. 切割和包装:最后,将封装好的芯片从晶圆上切割下来,并进行包装,以便于运输和使用。

FlipChip芯片封装的历史与发展

FlipChip技术起源于1960年代,由IBM公司开发。最初,这项技术被应用于大型主机的晶体管产品。随着电子器件体积的不断减小以及I/O密度的不断增加,FlipChip技术逐渐发展为适用于集成电路(IC)的可控塌陷芯片连接技术(C4技术)。

在C4技术中,通过高Pb含量的焊料凸点将芯片上的可润湿金属焊盘与基板上的焊盘相连。这种技术可以满足具有更细密焊盘的芯片的倒装焊要求。随着时间的推移,FlipChip技术不断创新,芯片凸点的形式也多样化,包括焊料凸点、金属柱状凸点以及柔性聚合物凸点等多种形式,键合方法也扩展到了回流焊和热压键合等。


FlipChip芯片封装的应用与推广

FlipChip技术自问世以来,得到了广泛的应用和推广。许多半导体封装厂商,如Amkor、ASE、Siliconware(SPIL)和STATS-ChipPAK,都获得了FlipChip技术的许可,并将其应用于各种类型的芯片封装。

此外,FlipChip技术也在不断进化,以适应市场需求的变化。例如,为了满足高温功率器件和低成本RFID应用的需求,FlipChip技术开发了新的工艺,如化学镀镍/金技术,并将其成功应用于商业生产。

芯片封装清洗介绍

合明科技研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要,一旦选定,就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种,可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气,通电后发生电化学迁移,形成树枝状结构体,造成低电阻通路,破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层,在PCB板表层下生长枝晶。除了离子型和非离子型污染物,还有粒状污染物,例如焊料球、焊料槽内的浮点、灰尘、尘埃等,这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物,到底哪些才是最备受关注的呢?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分,焊后必然存在热改性生成物,这些物质在所有污染物中的占据主导,从产品失效情况来而言,焊后残余物是影响产品质量最主要的影响因素,离子型残留物易引起电迁移使绝缘电阻下降,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大,严重者导致开路失效,因此焊后必须进行严格的清洗,才能保障电路板的质量。

合明科技运用自身原创的产品技术,满足芯片封装工艺制程清洗的高难度技术要求,打破国外厂商在行业中的垄断地位,为芯片封装材料全面国产自主提供强有力的支持。

结论

FlipChip芯片封装技术以其高电性能、高芯片密度和良好的散热性能等特点,成为了现代半导体封装领域的重要技术之一。通过不断的创新和发展,FlipChip技术已经在各种类型的芯片封装中得到了广泛应用,推动了半导体行业的发展。未来,随着电子设备需求的不断变化,FlipChip技术将继续发挥其重要作用,助力半导体技术的进步。
