    车规级功率器件的封装关键技术与车规级芯片封装清洗

    合明科技 👁 1789 Tags:车规级功率器件芯片封装清洗剂

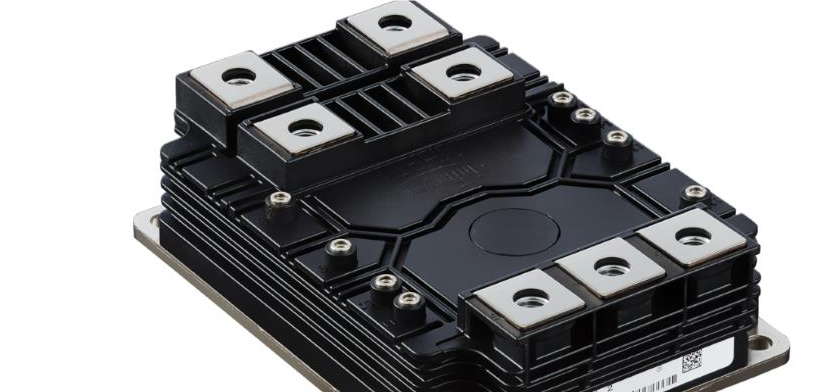

    车规级功率器件的封装关键技术

    车规级功率器件的封装技术在新能源汽车的发展中起到了至关重要的作用。随着电动汽车的普及和技术的进步,对功率器件的性能、可靠性和成本提出了更高的要求。封装技术不仅是连接芯片与应用系统的关键桥梁,还在保护芯片、提高散热性能和确保系统稳定性方面发挥着重要作用。

    1. 封装材料的选择

    在车规级功率器件的封装中,材料的选择至关重要。常用的封装材料包括塑料、陶瓷和金属等。不同的材料具有不同的热导率、电绝缘性和机械强度,选择合适的材料可以显著提高器件的性能和寿命。

    ·         塑料封装:塑料封装具有成本低、工艺简单和适应性强的优点。然而,塑料的热导率较低,不适合在高温环境下长期使用。

    ·         陶瓷封装:陶瓷封装具有高热导率和良好的电绝缘性,适用于高温和高功率应用。但陶瓷材料脆性大,容易破裂。

    ·         金属封装:金属封装具有高强度和良好的散热性能,但成本较高,工艺复杂。

    2. 散热技术

    功率器件在工作过程中会产生大量热量,如果不及时散出,会导致器件温度过高,影响其性能和寿命。因此,高效的散热技术是车规级功率器件封装的关键。

    ·         直接散热:通过直接接触散热片或冷却液,将热量迅速散出。这种方法散热效率高,但对材料和工艺要求较高。

    ·         间接散热:通过封装材料将热量传递到外部散热装置。虽然散热效率相对较低,但工艺简单,成本较低。

    ·         热电冷却:利用热电效应实现制冷,适用于需要精确温度控制的应用场合。但热电冷却装置的成本较高,且需要额外的电源供应。

    3. 封装工艺

    封装工艺的选择直接影响到器件的性能和可靠性。常见的封装工艺包括引线键合、倒装芯片和扇出型封装等。

    ·         引线键合:通过焊接或粘接的方式将芯片与引线框架连接起来。这种工艺简单,成本低,但引线键合点容易成为故障点。

    ·         倒装芯片:将芯片直接翻转并固定在基板上,通过焊料或导电胶连接。这种方法可以减少封装体积,提高散热性能,但工艺复杂,成本较高。

    ·         扇出型封装:将芯片的输入输出引脚扩展到整个封装表面,提高了引脚的数量和密度。这种封装方式适用于高引脚数和高密度应用,但工艺难度较大。

    4. 可靠性测试

    车规级功率器件在极端环境条件下工作,对其可靠性要求极高。封装后的器件需要经过严格的可靠性测试,以确保其在各种恶劣条件下的稳定性和寿命。

    ·         高温老化测试:在高温环境下对器件进行长时间的老化测试,以评估其耐高温性能。

    ·         振动测试:模拟车辆行驶过程中的振动环境,测试器件的抗振性能。

    ·         湿度测试:在高湿环境中测试器件的防潮性能。

    ·         机械冲击测试:模拟车辆在颠簸路面行驶时的机械冲击,测试器件的抗冲击性能。

    5. 集成度和小型化

    随着电动汽车技术的发展,对功率器件的集成度和小型化要求越来越高。高集成度和小型化不仅可以减少器件的占用空间,还可以提高系统的整体性能和可靠性。

    ·         模块化封装:将多个芯片和无源元件集成在一个封装中,形成一个功能模块。这种方法可以减少系统的复杂性和体积,提高系统的集成度和可靠性。

    ·         三维封装:通过堆叠多个芯片或模块,实现垂直方向的集成。这种方法可以在有限的空间内实现更高的功能密度,但对工艺和材料要求较高。

    结论

    车规级功率器件的封装技术是电动汽车发展中不可或缺的一部分。通过选择合适的封装材料和工艺,可以显著提高器件的性能、可靠性和寿命。未来,随着电动汽车技术的不断进步,对功率器件的封装技术也将提出更高的要求。研发新型封装材料和工艺,提高器件的集成度和小型化,将是未来车规级功率器件封装技术的发展方向。




    芯片封装清洗剂选择:

    水基清洗的工艺和设备配置选择对清洗精密器件尤其重要,一旦选定,就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

    污染物有多种,可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气,通电后发生电化学迁移,形成树枝状结构体,造成低电阻通路,破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层,在PCB板表层下生长枝晶。除了离子型和非离子型污染物,还有粒状污染物,例如焊料球、焊料槽内的浮点、灰尘、尘埃等,这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

    这么多污染物,到底哪些才是最备受关注的呢?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分,焊后必然存在热改性生成物,这些物质在所有污染物中的占据主导,从产品失效情况来而言,焊后残余物是影响产品质量最主要的影响因素,离子型残留物易引起电迁移使绝缘电阻下降,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大,严重者导致开路失效,因此焊后必须进行严格的清洗,才能保障电路板的质量。

    合明科技研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

    合明科技运用自身原创的产品技术,满足芯片封装工艺制程清洗的高难度技术要求,打破国外厂商在行业中的垄断地位,为芯片封装材料全面国产自主提供强有力的支持。

    推荐使用合明科技水基清洗剂产品。
