3D Hybrid Bonding技术的未来发展方向与先进封装芯片清洗介绍

合明科技 👁 1882 Tags:3DHybridBonding技术先进芯片封装清洗中性水基清洗剂

3D Hybrid Bonding技术概述

在摩尔定律的推动下,光刻(Lithography)技术一直是半导体产业实现芯片线宽微缩的核心。然而,进入后摩尔时代,芯片设计理念发生了转变。除了微缩,芯片堆叠成为增加晶体管数量的重要手段,而键合(Bonding)技术则成为实现芯片堆叠的关键。键合技术的线宽和能耗直接决定了整个芯片系统的性能上限,因此,Hybrid Bonding(混合键合)技术在半导体产业中日益重要。

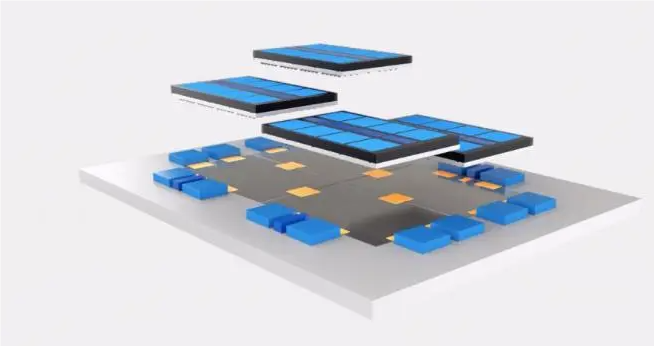

3D Hybrid Bonding是一种先进的封装技术,它结合了热压键合和熔融键合的优点,允许不同芯片间的铜Pad面对面地在室温条件下彼此键合。这种技术主要应用于高级3D设备堆叠,尤其是在逻辑芯片和存储芯的3D互连中得到了广泛应用。

封装技术的演进:从Wire Bonding到Hybrid Bonding

封装技术不断向先进封装方向发展,从Wire Bonding(引线键合)到Die Bonding(芯片键合),再到Hybrid Bonding。随着AI系统对算力的需求爆发,各大厂商开始疯狂堆叠芯片,高级封装技术被引入AI芯片系统。2.5D封装采用Micro bump(微凸点)技术,而需要更高内存和CPU/GPU数据传输速度的系统则采用3D Hybrid Bonding技术。


技术特点

熔融键合(Fusion Bonding)

熔融键合技术是通过熔融或直接晶圆键合,使得介电层和功能团在晶圆之间桥接。这种技术能够提供更精确的活化,并在氢桥键的帮助下实现更精细的操作。

混合键合(Hybrid Bonding)

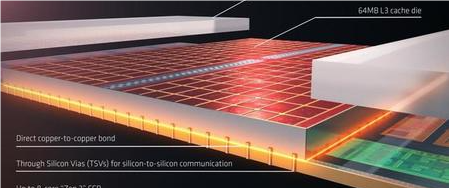

混合键合技术则是在熔融键合的基础上发展起来的,它扩展了与键合界面中嵌入的金属焊盘的熔融键合,从而允许晶片面对面连接。这种技术不仅提供了电力(金属键合),还产生了机械力(熔融键合),使得不同芯片间的铜Pad可以直接在室温条件下相互键合。

3D Hybrid Bonding与其他封装技术的比较

3D Hybrid Bonding与其他封装技术的比较 3D Hybrid Bonding技术与其他封装技术相比具有以下优势: 1. 高密度连接:3D Hybrid Bonding技术可以实现更高密度的芯片连接,其连接间距可以缩小至1μm甚至更低,而传统凸块接合的最小接点间距约为20μm。 2. 低能耗:3D Hybrid Bonding技术制作的铜接点传递信号不仅更稳定,能耗也只有微凸块的三分之一甚至更低,有助于节能散热。 3. 机械应力减少:3D Hybrid Bonding技术还能减少芯片的机械应力,提升产品可靠性。 4. 数据传输速度高:3D Hybrid Bonding技术支持更高的数据传输速度,完成更低能耗表现。 5. 成本优势:采用混合键合制作铜接点无需使用微凸块间的填充材料,有助于降低成本。

3D Hybrid Bonding技术的未来发展方向

3D Hybrid Bonding技术的未来发展方向 3D Hybrid Bonding技术在未来的发展可能会集中在以下几个方面: 1. 提升连接性能:随着技术的进步,3D Hybrid Bonding可能会实现更小的凸点间距,提高芯片之间的连接性能。 2. 应用拓展:3D Hybrid Bonding技术可能会在更多的领域得到应用,如物联网、5G通信、人工智能等。 3. 创新设计:3D Hybrid Bonding可能会配合其他新兴技术,如硅通孔(TSV)技术、2.5D和3D封装等,推动集成电路行业的创新设计。 4. 提高生产效率:随着设备和工艺的改进,3D Hybrid Bonding技术的生产效率有望进一步提高,降低生产成本。 5. 环境友好:未来的3D Hybrid Bonding技术可能会更加注重环保,采用更加环保的材料和工艺。

应用领域

3D Hybrid Bonding技术的主要应用是高级3D设备堆叠,尤其是在逻辑芯片和存储芯的3D互连中。这项技术使得不同芯片间的铜Pad可以面对面地直接在室温条件下彼此键合,大大提高了设备的性能和效率。

此外,3D Hybrid Bonding技术也在图像传感器上得到了广泛应用。这种技术可以将两片以上的不相同晶圆通过金属互连的方式实现三维集成,已经在集成电路工业上开始规模应用。

结论

综上所述,3D Hybrid Bonding技术是一种先进的封装技术,它结合了熔融键合和混合键合的优点,能够实现不同芯片间的高效连接。这种技术在逻辑芯片、存储芯以及图像传感器等领域有着广泛的应用前景,为高性能设备的开发提供了新的可能性。


 先进芯片封装清洗介绍

合明科技研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要,一旦选定,就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种,可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气,通电后发生电化学迁移,形成树枝状结构体,造成低电阻通路,破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层,在PCB板表层下生长枝晶。除了离子型和非离子型污染物,还有粒状污染物,例如焊料球、焊料槽内的浮点、灰尘、尘埃等,这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物,到底哪些才是最备受关注的呢?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分,焊后必然存在热改性生成物,这些物质在所有污染物中的占据主导,从产品失效情况来而言,焊后残余物是影响产品质量最主要的影响因素,离子型残留物易引起电迁移使绝缘电阻下降,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大,严重者导致开路失效,因此焊后必须进行严格的清洗,才能保障电路板的质量。

合明科技运用自身原创的产品技术,满足芯片封装工艺制程清洗的高难度技术要求,打破国外厂商在行业中的垄断地位,为芯片封装材料全面国产自主提供强有力的支持。

推荐使用合明科技水基清洗剂产品。
