SMT贴片红胶常见问题之元件偏移与红胶网板清洗剂介绍

合明科技 👁 1794 Tags:红胶常见问题元件偏移红胶网板清洗剂

SMT贴片红胶常见问题之元件偏移与红胶网板清洗剂介绍

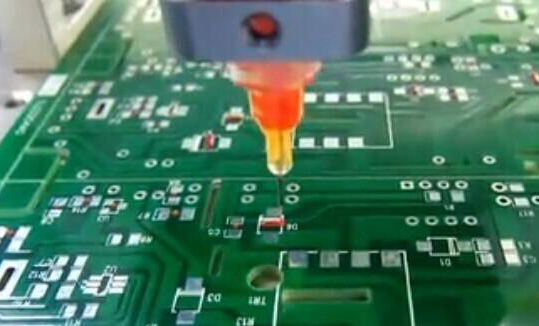

红胶属于SMT材料是一种聚烯化合物,红胶的目的就是使零件牢固地粘贴于PCB表面,防止其掉落。红胶具有粘度流动性,温度特性,润湿特性等特点,红胶与锡膏不同的是其受热后便固化,其凝固点温度为150℃时,红胶开始由膏状体直接变成固体。

红胶的常见问题包括元件偏移、元件掉件、粘结度不足、强度不足、粘结不到位、脱尾拉丝、空洞凹陷、红胶漏胶、胶嘴堵塞等。这里合明科技小编重点介绍的是元件偏移问题及红胶网板清洗剂介绍,希望能对您有所帮助!


红胶常见问题之元件偏移:

造成元件偏移的原因有:

1、红胶胶粘剂涂覆量不足;2、贴片机有不正常的冲击力;

3、红胶胶粘剂湿强度低;   4、涂覆后长时间放置;

5、元器件形状不规则;       6、元件表面与胶粘剂的粘合性不协调。

元件偏移的解决方法:

1、调整红胶胶粘剂涂覆量;2、降低贴片速度,

3、大型元件最后贴装;4、更换红胶胶粘剂;

5、涂覆后1小时内完成贴片固化。


红胶网板清洗剂

目前在电源、白色家电行业的波峰焊工艺中,前段的红胶贴装是一项必不可少的工艺过程。在早期的红胶网板清洗工艺中,对于错印版和塑胶、以及铜板厚网清洗是使用挥发性有机溶剂的喷淋清洗。

随着社会对于环保和安全的要求越来越高。红胶网板清洗,尤其是目前仍然被行业内广泛使用的气动喷淋清洗机清洗机存在诸多的不如意。由于喷淋的力道是线性的,对于深孔和结构较为复杂的并型塑网式铜网就很难清洗干净,需要多次清洗。而超声波产生的空化力的传播弥散开来的,可以进入每-一个角度,从而清洗干净。所以,对于清洗红胶网板来说,选择产品和设备至关重要。

一是选择一款对红胶有比较好溶解力的水基清洗剂;

二是要选择利用超声波的物理力使得红胶更快地分散和溶解以达到完成清洗的效果。


红胶网板清洗剂EC-200介绍

红胶网板清洗剂EC-200是针对SMT印刷网板残留物清洗开发的一款中性水基环保型清洗剂,能够有效去除SMT印刷网板上回流焊焊前锡膏残留物,及未固化红胶残留,特别适用于离线喷淋清洗工艺中。该产品采用我公司专利技术研制而成,具有高清洗负载能力和极好的过滤性,使用寿命长,气味小,无泡沫。

红胶网板清洗剂EC-200的产品特点:

1、两相水基清洗剂具有高清洗负载能力和极好的可过滤性,因而使用寿命较长,维护成本较低。

2、采用去离子水做溶剂,使用安全,不需要额外的防爆措施。

3、配方温和,PH为中性,对敏感金属、网板、绷网胶、塑料等聚合物具有极好的材料兼容性。

4、气味小,对环境影响小。无泡沫,满足高压喷淋无泡要求。

5、不含固体物质,清洗后无需漂洗,无固体残留,无发白现象。

红胶网板清洗剂EC-200的适用工艺:

红胶网板清洗剂EC-200中性水基清洗剂特别适用于离线式喷淋清洗工艺,也可以应用于超声波清洗工艺中。

红胶网板清洗剂EC-200的产品应用:

EC-200水基清洗剂主要去除SMT网板上印刷锡膏残留和红胶残留物。对各种类型的助焊剂残留物也有一定的溶解性。

具体应用效果如下列表中所列:

EC-200
