一、光模块芯片封装流程

光模块芯片封装流程主要包括以下几个步骤：

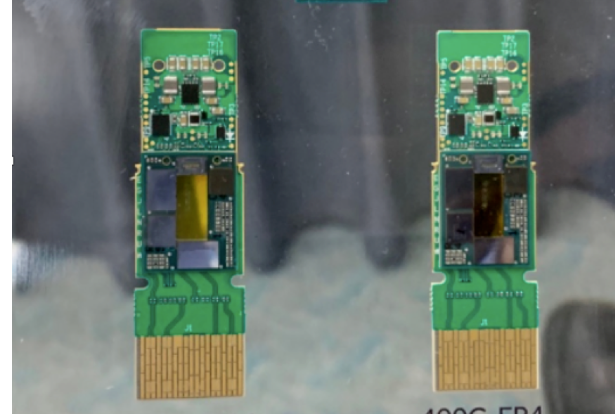

1. 光电器件（TOSA/ROSA）和电路板（PCBA）的装配

光模块封装的第一步是将光电器件（TOSA/ROSA）和贴有电子元器件的电路板（PCBA）组装在一起。这个过程需要按照设计图纸的要求，将各种材料手工安装到正确的位置。

2. 封装工艺

封装工艺是指采用金属外壳作为封装壳体或底座，在其内部安装芯片或基板并进行键合连接，外引线通过金属-玻璃（或陶瓷）组装工艺穿过金属外壳。不同的封装工艺可能会有不同的特点和优势，例如，低温低压注塑封装工艺具有环保阻燃、防尘防水的优点。

3. 测试和包装

封装完成后，需要对光模块进行测试，检查光电参数及出光均匀性是否良好。通过测试的光模块将按照要求进行包装，并存入仓库。

4. 密封和保护

封装还涉及到密封和保护措施，以防止湿气和其他有害物质侵入，同时有效排出内部产生的热量，提供能够手持的形体。这一步骤可能包括使用封装粘合剂、导线、焊盘等材料。

以上就是光模块芯片封装的基本流程，具体细节可能会因不同的光模块类型和技术要求而有所不同。

二、光模块芯片发展趋势

光模块芯片作为光通信领域的重要组成部分，其发展趋势直接关系到整个通信行业的技术进步和产业升级。以下是根据最新的相关信息整理出的光模块芯片发展的几个关键趋势：

高速率化

光模块芯片一直朝着更高的数据传输速率发展。从1.25Gbit/s到2.5Gbit/s，再到10Gbit/s、40Gbit/s、100Gbit/s，每一次速率的提升都是对技术的重大挑战。目前，已经进入了400Gbit/s乃至1T的发展阶段。随着数据中心的快速发展，对带宽的需求日益增加，预计未来光模块的速率还将继续提升，有望达到800Gbit/s甚至更高。

封装小型化

光模块在封装方面也在不断进步，趋向于更小的尺寸和更低的功耗。这不仅提高了光模块在交换机上的端口密度，还使得同一功率可以驱动更多的光模块。例如，从低速率的GBIC、SFF到SFP光模块，再到现在的CFP4和QSFP28，光模块的尺寸不断缩小，功耗也有所降低。

硅光芯片集成

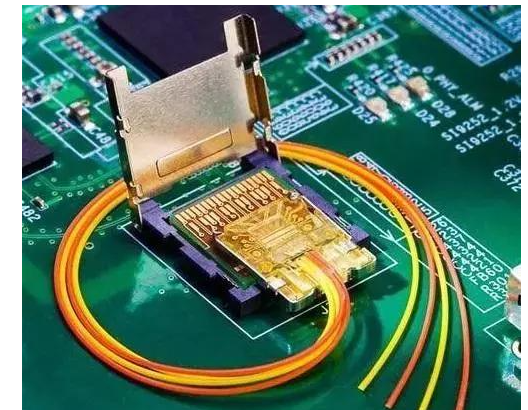

硅光芯片是光芯片发展的新趋势，它结合了硅基材料的优点和光电子技术的特点，有望提供低成本、高性能的解决方案。硅光芯片的发展方向是集成高速光引擎，这种趋势得到了行业的广泛认同。此外，CPO和LPO封装方案也在逐步成熟落地，它们分别针对不同的应用场景提供了优化的解决方案。

相干探测技术的应用

相干探测技术因其高容量、高信噪比等优势，在光模块中得到了广泛应用。这种技术能够有效提高光模块的传输距离和信号质量，对于数据中心等高性能计算场景尤为重要。随着相干光链路用量的高速增长，相关的光器件，如薄膜铌酸锂，也将迎来重要发展机遇。

国产化推进

在国内市场上，光芯片厂商近年来不断取得突破，在多个细分产品领域取得了较大进展。国产化加速推进的同时，市场空间也十分广阔。随着国内厂商的技术不断提升，有望在未来国际市场上占据更大的份额。

综上所述，光模块芯片的发展趋势是多方面的，包括高速率化、封装小型化、硅光芯片集成、相干探测技术的应用以及国产化的推进。这些趋势不仅反映了技术进步的方向，也预示着未来光通信领域的重大变革。

三、光模块芯片清洗：

合明科技研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

合明科技运用自身原创的产品技术，满足芯片封装工艺制程清洗的高难度技术要求，打破国外厂商在行业中的垄断地位，为芯片封装材料全面国产自主提供强有力的支持。
