一、光子芯片

光子芯片是一种利用光波作为信息载体的新型芯片，它具有低功耗、高带宽、低时延的特点。然而，现有的光子芯片在效率、功能性和成本上仍存在一些挑战。近年来，我国科学家在高性能光子芯片领域取得了突破性进展，成功开发出了可批量制造的新型光子芯片材料——钽酸锂。

二、钽酸锂光子芯片

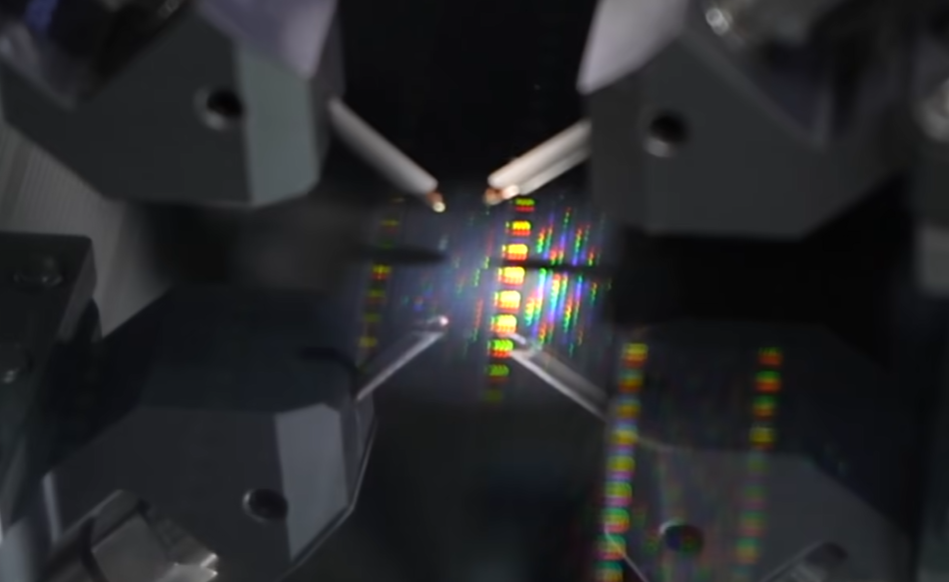

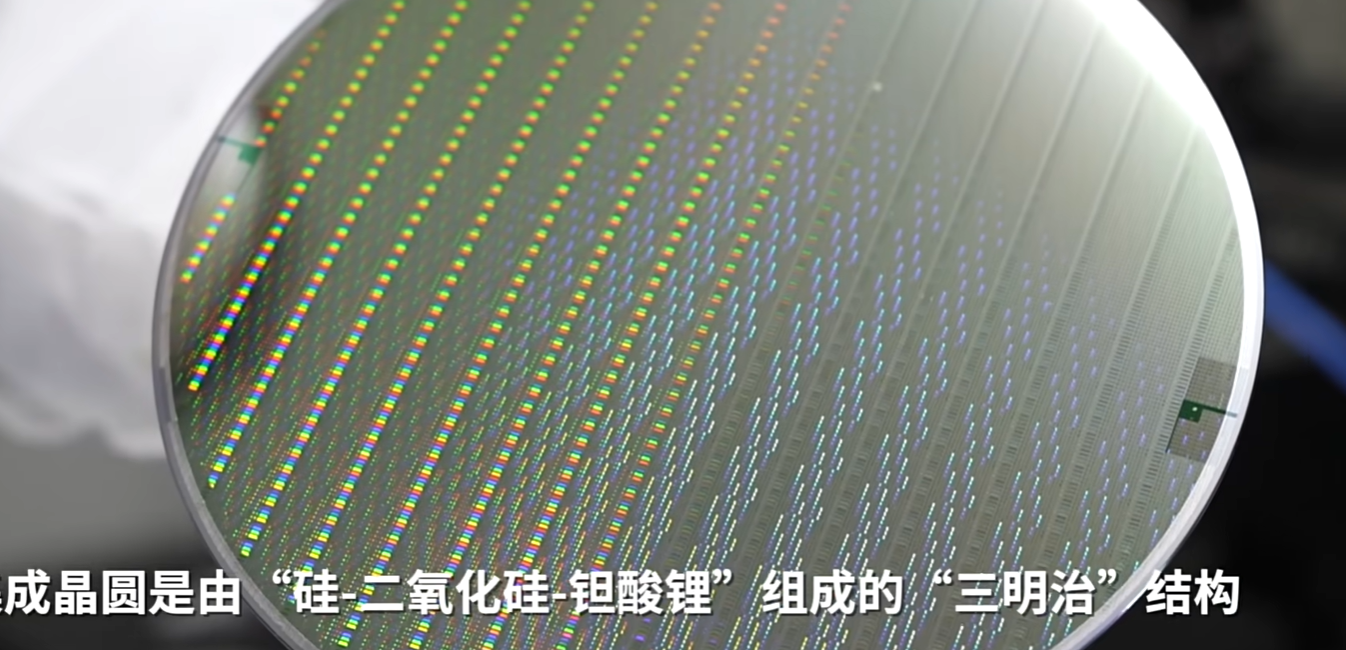

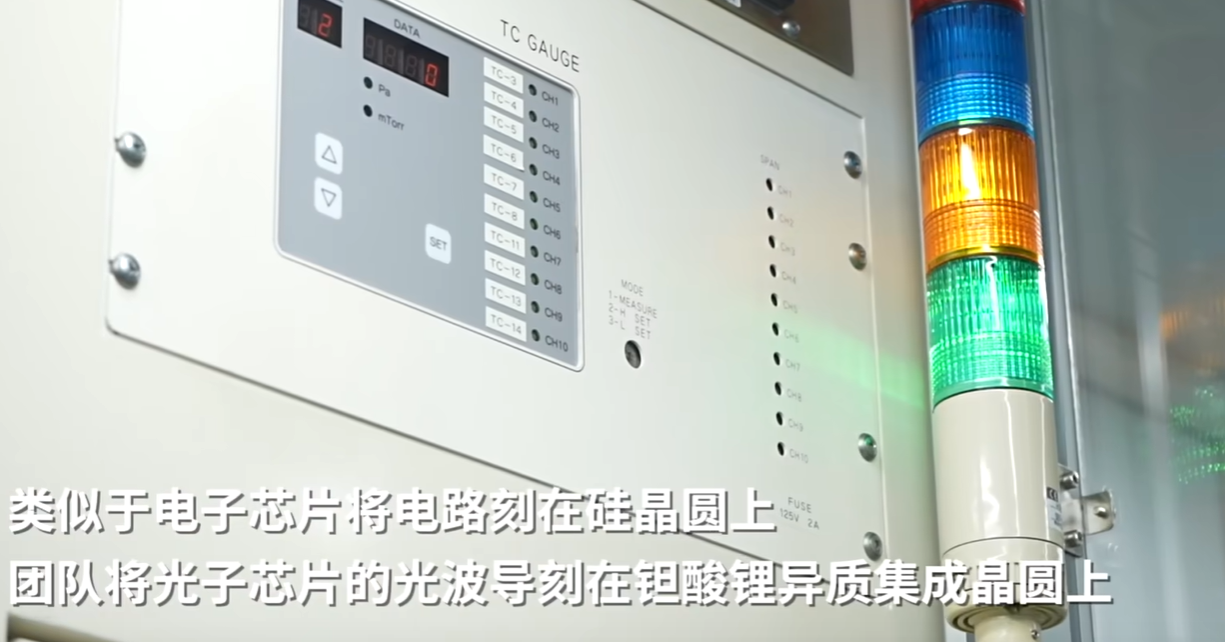

钽酸锂光子芯片是在钽酸锂异质集成晶圆上制作而成的，这种晶圆由硅-二氧化硅-钽酸锂组成，其中最上层是一层高质量的单晶钽酸锂薄膜。研究人员使用了一种名为“万能离子刀”的异质集成技术，通过注入离子的方式制备出钽酸锂薄膜异质晶圆。这种晶圆的制备工艺与绝缘体上的硅更加接近，因此可以实现低成本和规模化制造。

钽酸锂光子芯片的优点在于其极低的光学损耗、高效的电光转换效率，以及独特的孤子光学频率梳产生能力。这些特性使得钽酸锂光子芯片在通信领域有着巨大的潜力，有望解决速度、功耗、频率和带宽四大瓶颈问题，并在低温量子、光计算、光通信等领域催生革命性技术。

此外，相比其他潜在的光子芯片材料如铌酸锂，钽酸锂具有更宽的透明窗口、更强的电光调制、更弱的双折射以及更强的抗光折变特性。这些先天的材料优势极大地扩展了钽酸锂平台的光学设计自由度。

三、批量制造与应用前景

我国科学家不仅实现了钽酸锂光子芯片的研发，还成功实现了批量制造。中国科学院上海微系统与信息技术研究所科研团队孵化的上海新硅聚合半导体有限公司已经具备了薄膜钽酸锂异质晶圆的量产能力，并开发出了8英寸异质集成钽酸锂材料技术。这为更大规模的国产光学和射频芯片的发展奠定了核心材料基础。

钽酸锂光子芯片的应用前景十分广阔。它可以应用于激光雷达、精密测量等领域，结合其电光可调谐性质，有望在这些领域实现创新应用。

总的来说，我国在高性能光子芯片领域取得了显著的进步，特别是在钽酸锂光子芯片的研发和批量制造方面。这一技术的发展不仅推动了国内芯片产业的进步，也为全球通信领域的发展带来了新的可能性。

四、光子芯片的应用领域

光子芯片是一种利用光波作为信息载体的新型芯片，它具有低功耗、高带宽、低时延等优点，在多个领域都具有广阔的应用前景。以下是根据搜索结果得出的一些光子芯片的主要应用领域：

1. 通信领域

光子芯片有望为通信领域突破速度、功耗、频率和带宽四大瓶颈问题提供解决方案。在光通信领域，光子芯片可以实现更小体积、更宽带宽的光通信系统，从而提高数据传输的速度和效率。此外，光子芯片还可以用于电子信息对抗、武器装备研究、大数据处理和生命科学探索等领域。

2. 低温量子领域

钽酸锂光子芯片展现出极低光学损耗、高效电光转换等特性，这些特性有可能催生革命性的技术，在低温量子领域得到应用。

3. 光计算领域

光子芯片在光计算领域的应用主要体现在其高速并行和低功耗的优势上。相比于电子芯片，光子芯片的计算速度及传输速率是电子芯片的1000倍，而功耗仅为电子芯片的九万分之一。这使得光子芯片在处理大量信息和低能耗方面具有显著优势。

4. 激光雷达和精密测量领域

基于钽酸锂光子芯片，研究团队首次在X切型电光平台中成功产生了孤子光学频率梳，结合其电光可调谐性质，有望在激光雷达、精密测量等方面实现应用。

5. 数据中心和微波光子领域

光子芯片可以用于数据中心的大数据处理需求，同时也适用于微波光子领域。在数据中心中，光子芯片可以提高数据处理的能力和高速稳定运行的水平。而在微波光子领域，光子芯片可以帮助开发更先进的技术和产品。

6. 医疗检测领域

中科鑫通微电子技术(北京)有限公司总裁隋军表示，公司目前正筹备建设国内首条“多材料、跨尺寸”光子芯片生产线，将于2023年在北京建设完成，能满足通信、数据中心、激光雷达、微波光子、医疗检测等领域的市场需求。这表明光子芯片在医疗检测领域也有着广泛的应用潜力。

综上所述，光子芯片在通信、低温量子、光计算、激光雷达、精密测量、数据中心、微波光子和医疗检测等多个领域都有广泛的应用前景。随着技术的不断进步和创新，光子芯片的应用领域还将进一步扩大。

 五、芯片封装清洗剂选择：

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

合明科技研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

合明科技运用自身原创的产品技术，满足芯片封装工艺制程清洗的高难度技术要求，打破国外厂商在行业中的垄断地位，为芯片封装材料全面国产自主提供强有力的支持。

推荐使用合明科技水基清洗剂产品。
