硅光子芯片封装技术的类型主要应用与硅光子芯片封装清洗介绍

合明科技 👁 2157 Tags:硅光子芯片封装技术硅光子芯片封装清洗

 一、硅光子芯片封装技术概述

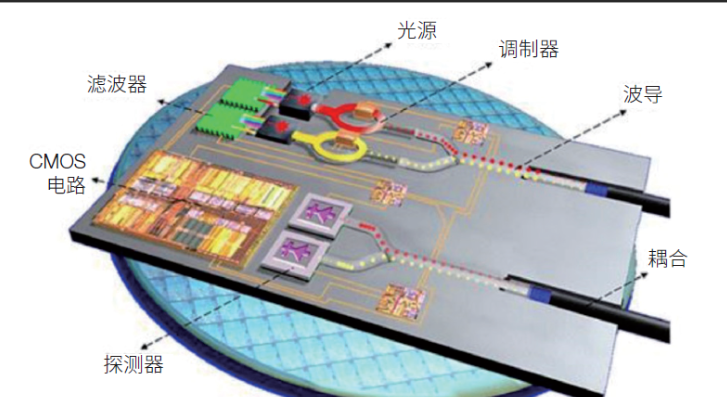

 硅光子芯片封装技术是一种保护硅光子芯片性能,提高芯片可靠性和稳定性的技术。它通过将光子器件与电子器件集成在同一芯片上来实现光电信号的相互转换和处理。硅光子芯片封装技术的发展趋势是向更小、更轻、更薄的方向发展,以满足各种应用场景的需求。同时,封装技术也在不断提高芯片的集成度和性能,以满足更高的传输速度和更大的数据容量的需求。


二、硅光子芯片封装技术的类型

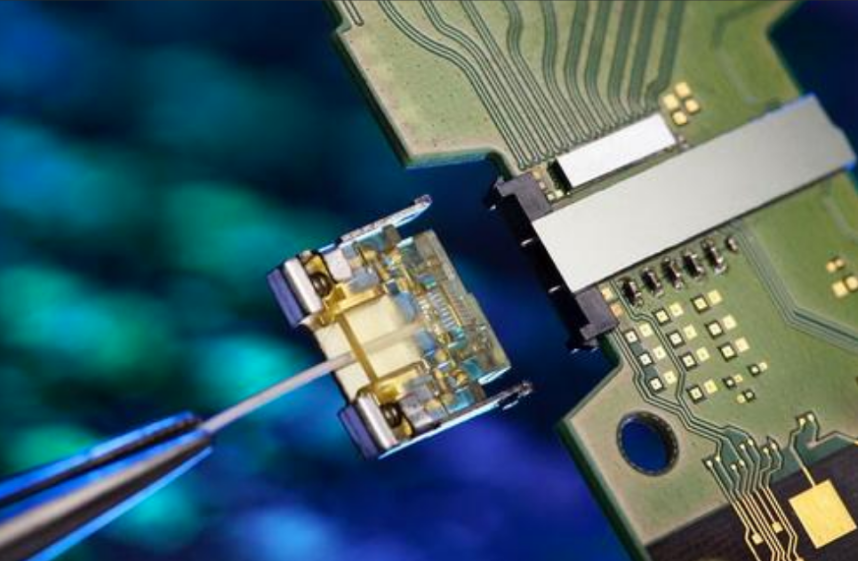

 硅光子芯片封装技术主要有三种类型:芯片级封装、模块级封装和系统级封装。芯片级封装是将硅光子芯片直接与电路板或其他芯片进行连接,具有低成本、小体积等优点。模块级封装是将多个硅光子芯片和其他器件集成在一个模块中,提高整体性能和可靠性。系统级封装则是将整个系统所需的光电子器件和电路集成在一个封装中,实现更高级别的集成和性能优化。


三、硅光子芯片封装的制造工艺

 硅光子芯片封装的制造工艺主要包括晶圆制备、芯片贴装、互联、测试等环节。晶圆制备是制造硅光子芯片的基础,需要采用先进的半导体制造工艺和技术。芯片贴装是将硅光子芯片贴装到封装基板或电路板上的过程,需要保证对准精度和贴装强度。互联是将芯片与其他器件或电路板进行连接的过程,需要采用合适的互联技术和材料。测试是保证封装质量和可靠性的重要环节,需要对封装后的芯片进行功能和性能测试。


四、硅光子芯片技术的应用领域

硅光子芯片技术的应用领域非常广泛,主要包括以下几个方面:

·         数据中心和超级计算机:硅光子芯片可用于精确调节光链路的折射方向,实现光链路之间的信号切换与双向传播,提高运算系统的整体性能及稳定性,同时降低系统成本与功耗。已经在数据中心的超级计算机中部署使用,帮助客户构建领先的AI算力基础设施1。

·         光通信和光互联:硅光子芯片技术适用于光通信、光互联和光计算,以满足5G与物联网时代不断增长的通信与传输需求2。

·         智能驾驶:硅光子芯片的高度集成性和电光效应相位调谐能力使其非常适合在车载激光雷达上取代传统芯片得以应用。目前有多个团队推出基于硅光的车载激光雷达产品6。

·         量子通信:硅光子芯片最擅长的领域是制造纠缠态的光子并对其操纵控制,北大团队在2018年3月在Science上发表了基于硅光的量子纠缠芯片的设计6。

 五、硅光子与CPO共封装技术

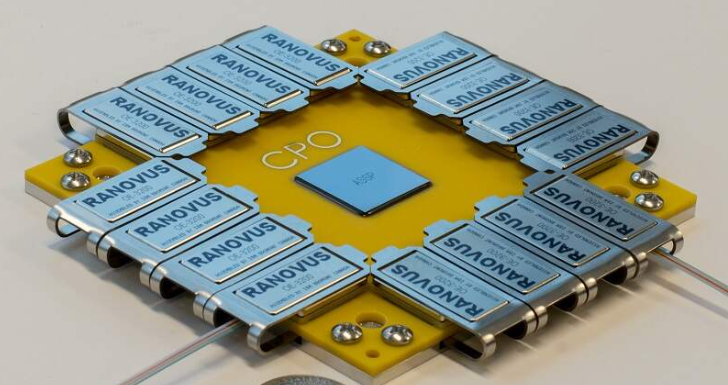

 硅光子与CPO(Co-Packaged Optics)共封装技术是指将硅光子模块和CMOS芯片用高级封装的形式(例如2.5D或者3D封装)集成在一起,从而在成本、功耗和尺寸上都进一步提升数据中心应用中的光互连技术。这种技术可以解决传统技术中功耗高、尺寸大、成本高的问题,通过共同封装大幅度缩短电连接,功耗得到大幅降低。


六、硅光子芯片封装技术的未来发展

 随着技术的不断发展,硅光子芯片封装技术将有更广阔的应用前景。未来的硅光子主要技术演进将集中在更高集成度,以及和CMOS芯片的封装上面,而先进的硅光子制造工艺以及封装技术将会成为硅光子技术演进的核心技术支撑。

 七、硅光子芯片封装清洗:

合明科技研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要,一旦选定,就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种,可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气,通电后发生电化学迁移,形成树枝状结构体,造成低电阻通路,破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层,在PCB板表层下生长枝晶。除了离子型和非离子型污染物,还有粒状污染物,例如焊料球、焊料槽内的浮点、灰尘、尘埃等,这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物,到底哪些才是最备受关注的呢?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分,焊后必然存在热改性生成物,这些物质在所有污染物中的占据主导,从产品失效情况来而言,焊后残余物是影响产品质量最主要的影响因素,离子型残留物易引起电迁移使绝缘电阻下降,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大,严重者导致开路失效,因此焊后必须进行严格的清洗,才能保障电路板的质量。

合明科技运用自身原创的产品技术,满足芯片封装工艺制程清洗的高难度技术要求,打破国外厂商在行业中的垄断地位,为芯片封装材料全面国产自主提供强有力的支持。

推荐使用合明科技水基清洗剂产品。

 结论

 芯片玻璃穿孔技术是一种先进的封装技术,它通过在玻璃晶圆上打孔并填充金属来实现电路单元的垂直互联。这项技术在半导体芯片3D先进封装、射频芯片封装、MEMS传感器封装等领域具有广泛的应用前景,并且在中国的芯片产业中取得了重要的技术突破。随着5G、6G等高频芯片的发展,这种技术的重要性将进一步增强。
