一、芯片封装的种类

芯片封装的种类繁多，不同的封装形式适用于不同的应用场景和性能要求。以下是一些常见的芯片封装形式：

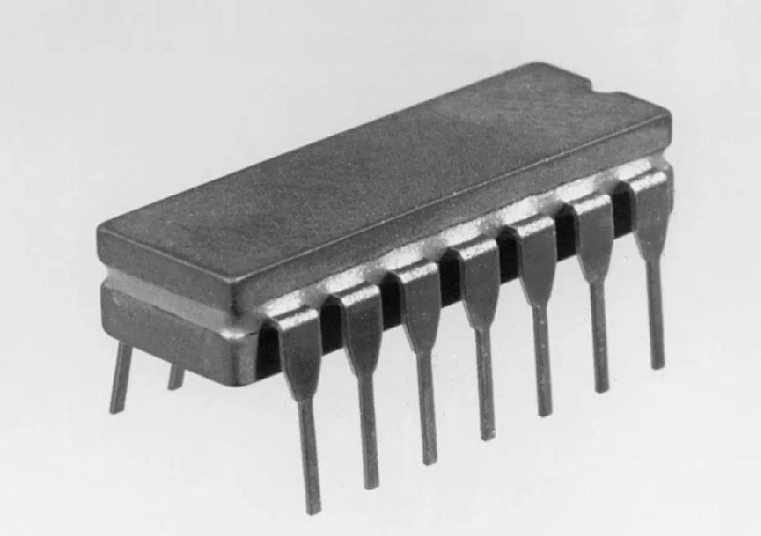

1. DIP（双列直插式封装）：DIP是最早的封装形式之一，芯片引脚排列成两行，可以直接插入插座或者焊接到电路板上。这种封装形式通常用于标准逻辑IC、存贮器LSI、微机电路等。DIP封装的芯片在从芯片插座上插拔时应特别小心，以免损坏引脚。

2. SIP（单列直插式封装）：SIP的引脚中心距通常为2.54mm，引脚数从2至23，多数为定制产品。封装的形状各异。

 3. SOP（小外形封装）：SOP封装的芯片引脚从封装两侧引出呈海鸥翼状（L字形），材料有塑料和陶瓷两种。除了用于存储器LSI外，也广泛用于规模不太大的ASSP等电路。

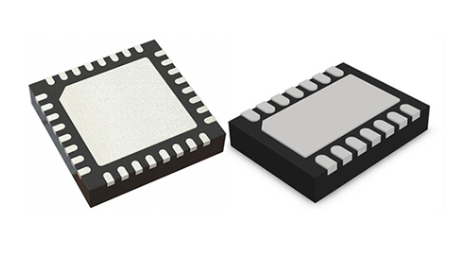

4. QFN（四侧无引脚扁平封装）：QFN是高速和高频IC用封装，多称为LCC。封装四侧配置有电极触点，由于无引脚，贴装占有面积比QFP小，高度比QFP低。因此电极触点难于作到QFP的引脚那样多，一般从14到100左右。

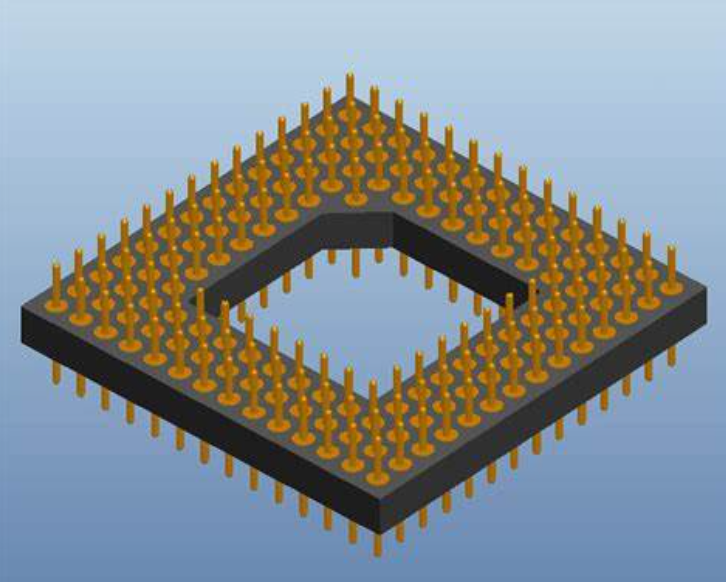

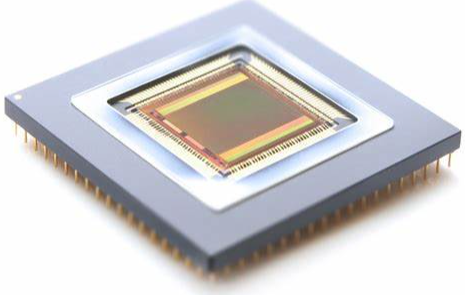

5. PGA（插针网格阵列封装）：PGA芯片封装形式在芯片的内外有多个方阵形的插针，每个方阵形插针沿芯片的四周间隔一定距离排列。根据引脚数目的多少，可以围成2-5圈。安装时，将芯片插入专门的PGA插座。

6. BGA（球栅阵列封装）：随着集成电路技术的发展，对集成电路的封装要求更加严格，BGA封装应运而生。BGA封装技术将球形的焊点阵列化，提高了封装密度和散热性能。

 7. CSP（芯片尺寸封装）：CSP封装是近年来新兴的一种封装技术，它将芯片与封装基板集成在一起，实现了更小的封装尺寸和更高的集成度。

 8. MCM（多芯片模块封装）：MCM封装是将多个芯片集成在同一块基板上的技术，它通过电气和机械连接将各个芯片组合在一起，以实现更复杂的功能和更高的性能。

 这些封装形式各有特点和优势，适用于不同的应用场景和性能要求。随着技术的进步，芯片封装的形式还会不断发展和创新。

二、芯片封装的最新技术应用

1. 封装材料的表面处理技术

芯片封装材料的表面处理技术是为了提高封装材料的表面性能和与其他元件的连接性。具体的表面处理技术包括芯片填充胶厂家-专业芯片胶,芯片封装胶研发生产-汉思新材料## 芯片#集成电路#电子胶粘剂#芯片封装 。

2. 多芯片封装技术

多芯片封装技术是一种将多个芯片封装在同一个封装体内的集成封装技术。在传统的单芯片封装中，一个封装体内只封装一个芯片，而多芯片封装技术将多个芯片封装在一个封装体中，实现了不同功能芯片的集成和协同工作 。

3. 先进倒装芯片封装

先进的倒装芯片封装技术包括FC技术、bumping技术、underfill技术和substrate技术，以及倒装封装芯片的热设计、机械应力等可靠性设计 。

4. 3D封装技术

3D封装技术能否成为国产芯片的希望？这是当前的一个重要问题。3D封装技术可以实现更高密度的封装，减少芯片间的互连线，从而提高系统的可靠性和稳定性 。

5. 封装技术与加密技术的相关资料推荐

封装技术与加密技术的相关资料推荐，这可能是为了探讨芯片封装技术在加密技术中的应用 。

6. 芯片封装技术的发展历史

芯片封装技术的发展历史可大致分为五个阶段：20世纪70年代以前（通孔插装时代）、20世纪80年代以后（表面贴装时代）、20世纪90年代以后（面积阵列封装时代）、20世纪末以后（多芯片组件、三维封装、系统级封装开始出现）和21世纪以来（主要是系统级单芯片封装（SoC）、微机电机械系统封装（MEMS） 。

7. 芯片封装技术汇总简介

芯片封装技术多种多样，有DIP、POFP、TSOP、BGA、QFP、CSP等等，种类不下三十种，经历了从DIP、TSOP到BGA的发展历程 。

8. 芯片封装仿真分析进阶12讲

芯片封装仿真分析进阶12讲，这可能是为了提供一些关于芯片封装仿真分析的教程或指南 。

9. 苹果公司探索玻璃基板技术应用于芯片封装

苹果公司正积极探索将玻璃基板技术应用于芯片封装，这一举措有望为芯片技术带来革命性的突破，成为未来芯片发展的关键方向之一 。

10. CSP封装基板的应用领域

CSP封装基板应用领域涵盖存储芯片、应用处理芯片、传感器芯片、射频芯片等，在存储芯片、射频芯片等领域间接供应国内手机厂商 。

综上所述，最新的芯片封装技术应用涵盖了从材料表面处理到3D封装，从仿真分析到玻璃基板技术，以及从CSP封装基板的应用到多芯片封装技术的应用等多个方面。这些技术的应用不仅提高了芯片的性能和可靠性，也为未来的芯片发展提供了新的方向。

三、芯片封装清洗：

合明科技研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

合明科技运用自身原创的产品技术，满足芯片封装工艺制程清洗的高难度技术要求，打破国外厂商在行业中的垄断地位，为芯片封装材料全面国产自主提供强有力的支持。

推荐使用合明科技水基清洗剂产品。
