氮化镓量子光源芯片技术应用前景与芯片封装清洗介绍

 一、氮化镓量子光源芯片技术概述

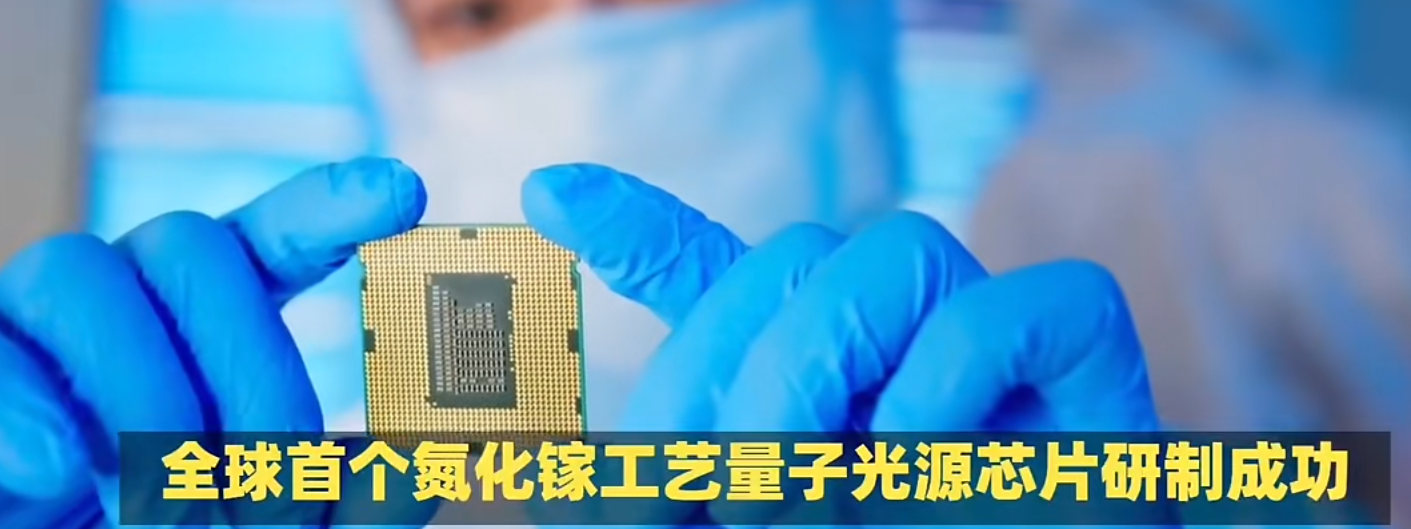

 氮化镓量子光源芯片技术是一项先进的量子科技，它涉及到氮化镓材料在量子光源芯片中的应用。最近，中国科研团队在这一领域取得了突破性的进展，他们在国际上首次研制出氮化镓量子光源芯片。

1.技术特点

 氮化镓量子光源芯片作为量子互联网的核心器件，其输出波长范围相比于传统的氮化硅材料有所增加，从25.6纳米增加到100纳米。这种突破使得“量子灯泡”能够点亮更多的量子房间，即满足更多用户采用不同波长接入量子互联网网络的需求。

2.制造工艺

制造氮化镓量子光源芯片的过程涉及到了高质量氮化镓晶体薄膜的生长、波导侧壁与表面散射损耗等技术难题。研究团队通过迭代电子束曝光和干法刻蚀工艺，成功地将氮化镓材料应用于量子光源芯片的制造。

 二、氮化镓量子光源芯片技术应用

氮化镓量子光源芯片技术是量子互联网领域的一项重要突破，它标志着中国在该领域的技术应用达到了全球领先水平。以下是关于氮化镓量子光源芯片技术应用的一些详细信息：

 1. 量子互联网的核心器件

 氮化镓量子光源芯片是量子互联网的核心器件，它可以看作是点亮量子房间的量子灯泡，让联网用户拥有进行量子信息交互的能力。这一突破性的成果不仅标志着电子科技大学“银杏一号”城域量子互联网研究平台取得了新的里程碑式进展，也为全球量子互联网技术的发展注入了新的活力。

 2. 输出波长范围的显著突破

 与目前广泛使用的氮化硅等材料相比，氮化镓量子光源芯片在输出波长范围等关键指标上取得了显著突破。其输出波长范围从25.6纳米大幅增加到100纳米，展现出向单片集成发展的巨大潜力。这一突破意味着“量子灯泡”能够点亮更多的“量子房间”。通过为量子互联网提供更多波长资源，这一技术能够满足更多用户以不同波长接入量子互联网络的需求，从而推动大容量、长距离、高保真量子互联网的建设。

 3. 量子光源芯片的制备基础

 氮化镓量子光源芯片的制备基础是高品质因子和低损耗微腔的研制，其关键点在于高晶体质量的氮化镓薄膜制备以及氮化镓波导的刻蚀工艺。研究团队通过迭代电子束曝光和干法刻蚀工艺，成功攻克高质量氮化镓晶体薄膜生长、波导侧壁与表面散射损耗等技术难题，成功获得了低损耗氮化镓光波导和百万品质因子的氮化镓光学微腔，在国际上首次将氮化镓材料运用于量子光源芯片。

 4. 应用前景

 氮化镓材料因其优异的物理性质已经被广泛用于各种光学元件，更容易与现有的硅基工艺集成。这种兼容性使得氮化镓量子光源可以与硅芯片上的其他电子和光电组件（如传感器、处理器等）整合，更适合在单一芯片上构建复杂的量子电路。这有助于降低生产成本，从而加速光量子技术的商业化进程。相关产业可能会经历增长和变革，包括量子设备制造和量子安全通信等。

 5. 商业化进程

 氮化镓量子光源芯片技术的成功研制，为量子技术的商业化落地开辟了新的道路。随着这一技术的成熟和验证，预计未来将会有更多基于氮化镓材料的量子技术设备出现，如更小型、更高效的量子芯片和集成光电系统。

综上所述，氮化镓量子光源芯片技术在量子互联网领域有着广泛的应用前景，并且已经在全球范围内引发了关注和研究热潮。随着技术的不断发展和完善，我们可以期待这一技术将在未来为人类带来更多的惊喜和变革。

 三、氮化镓量子光源芯片封装清洗：

合明科技研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

合明科技运用自身原创的产品技术，满足芯片封装工艺制程清洗的高难度技术要求，打破国外厂商在行业中的垄断地位，为芯片封装材料全面国产自主提供强有力的支持。

推荐使用合明科技水基清洗剂产品。

 结论

中国在氮化镓量子光源芯片技术方面的突破，不仅展示了中国在量子科技领域的实力，也为氮化镓材料在量子领域的应用提供了新的可能性。随着技术的不断发展和完善，氮化镓量子光源芯片有望在未来实现更广泛的实际应用，对量子科技的商业化落地起到积极推动作用。
