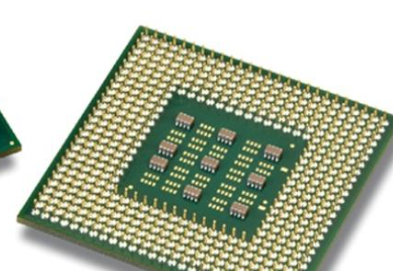

一、芯片封装工艺流程

芯片封装工艺流程是将芯片与外部引脚连接并封装在保护外壳中的过程，这一过程对于确保芯片能够在各种环境下正常工作至关重要。以下是芯片封装工艺流程的详细步骤：

1. 芯片切割

在芯片封装之前，晶圆上的芯片需要被切割成单个的芯片。这个步骤通常使用切割机械或激光切割来完成。

 2. 清洁

切割后的芯片需要进行清洁，以去除切割过程中产生的污垢和杂质。

 3. 焊接

芯片上的金线需要被连接到封装的引脚上。这个步骤通常使用焊接技术，如焊锡或焊金线。

4. 封装

芯片被放置在封装模具中，然后填充封装材料，通常是树脂。封装材料需要固化以提供保护和支撑。

 5. 测试

封装后的芯片需要进行功能测试和可靠性测试，以确保没有制造缺陷，并能够正常工作。

 6. 标记

封装后的芯片需要进行标记，通常是打印芯片型号、生产日期等信息。

 7. 切脚

封装后的芯片需要进行切脚，即去除多余的引脚，以便于与电路板连接。

 8. 包装

最后，封装后的芯片需要进行包装，通常是在载带上，以便于运输和使用。

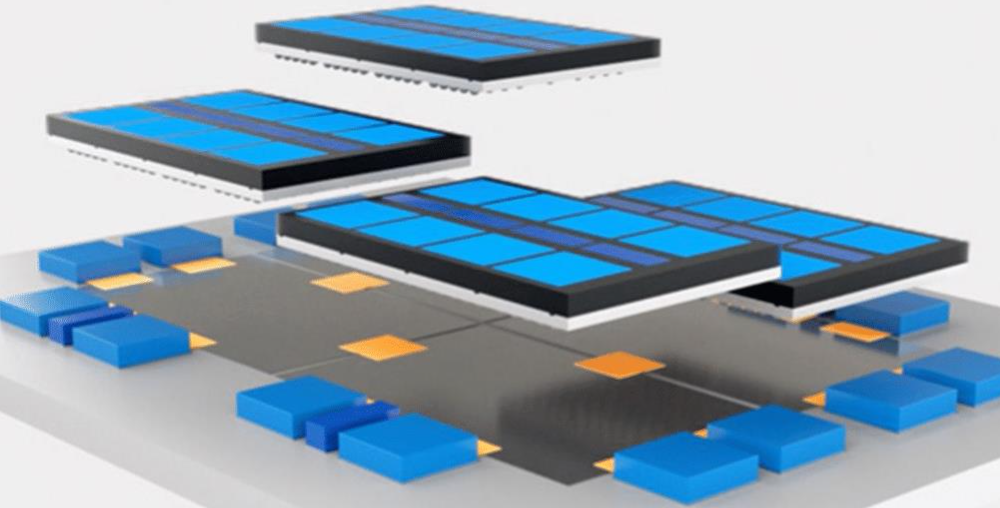

 以上是芯片封装的一般工艺流程。值得注意的是，封装效率、引脚数等因素会影响封装的最终效果。此外，封装技术的发展经历了多个阶段，从插孔原件时代的PTH封装到微电子封装技术堆叠式封装时代的演变，不断推动着半导体行业的发展。

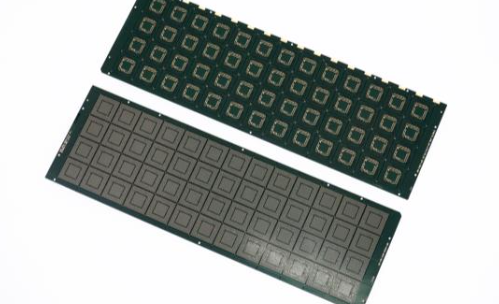

芯片封装基板材料概述

 二、芯片封装基板材料是芯片封装技术中的关键组成部分，它负责将芯片与外界环境隔离开来，保护芯片免受外界环境的影响，并保持芯片的性能和稳定性。封装基板材料的研究和发展对于推动芯片性能的提升具有重要意义。以下是关于芯片封装基板材料的一些详细信息。

1. 封装基板材料的种类

 封装基板材料主要包括刚性基板和柔性基板两大类。刚性基板材料通常由玻璃纤维布浸渍在环氧树脂中制成，如FR4，而柔性基板则使用可以弯曲和折叠的材料，如PI(聚酰亚胺)、PET(聚酯)等。

2. 封装基板材料的性能要求

 封装基板材料需要具备以下性能要求：

 - 高导热性：随着芯片功率密度的增加，封装材料的导热性能变得越来越重要，高导热性有助于迅速散发热量，维持芯片的稳定运行。

- 机械强度：封装材料需要有足够的机械强度，以承受制造过程中的物理冲击和压力，同时确保芯片在使用过程中的稳定性。

- 耐温性：封装材料应能在芯片运行过程中承受高温，以保持稳定的电气性能和结构性能。

- 电气性能：封装材料应具有优异的电气性能，以确保信号的稳定传输和芯片功能的正常发挥。

- 封装兼容性：封装材料应与芯片、基板等其他组件兼容，避免在制造和使用过程中出现不良反应。

- 环保性：随着环保意识的提高，封装材料的环保性也成为关注的焦点，无毒、低污染的封装材料更符合未来的发展趋势。

 3. 封装基板技术的发展

 近年来，封装基板技术的发展趋势主要体现在以下几个方面：

 - 高性能化：随着芯片性能的不断提高，对封装材料的要求也越来越高，需要不断提高材料的导电性能、耐高温性能等。

- 绿色环保：开发低成本、环保的封装材料是未来的发展方向。

- 一体化集成：随着芯片功能越来越复杂，需要将不同材料集成在一起形成复合材料以满足不同的需求。

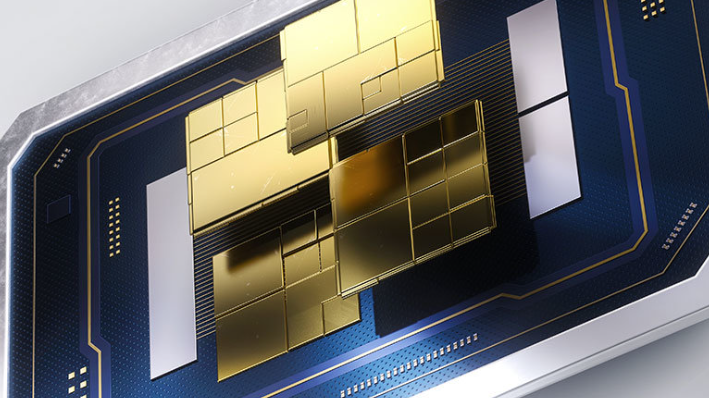

 4. 玻璃基板封装技术

玻璃基板封装技术是一种新兴的封装技术，它使用玻璃作为封装基板材料，具有耐高温、超平整等特性。这些特性使得玻璃基板可以进行更精密的蚀刻，提升单位面积内的电路密度，从而帮助芯片在更长时间内保持峰值性能。然而，玻璃基板也存在一些技术难题，如易碎性、与金属导线的附着力不足、通孔填充均匀性难以控制等问题。

 5. 陶瓷基板封装技术

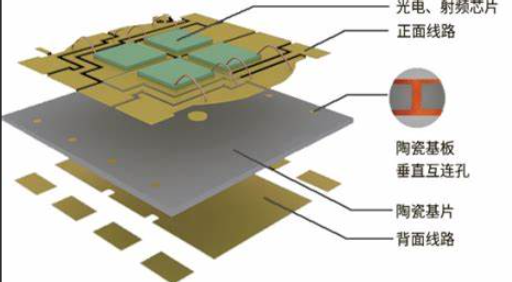

 陶瓷基板封装技术是另一种重要的封装技术，它使用的陶瓷基板材料具有优良的电绝缘性能、高导热系数、气密性好、化学性能稳定等特点。这些特性使得陶瓷基板在高可靠性、高频、耐高温、气密性好的产品中得到了广泛应用。此外，陶瓷基板还可以与其他材料集成，形成复合材料以满足不同的需求。

 结论

 芯片封装基板材料的选择对其性能和稳定性有着至关重要的影响。随着技术的发展，各种新型封装基板材料如玻璃基板和陶瓷基板正在逐步崭露头角，这些新材料有望为芯片技术带来革命性的突破，并成为未来芯片发展的关键方向之一。

 三、芯片封装清洗：

合明科技研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

合明科技运用自身原创的产品技术，满足芯片封装工艺制程清洗的高难度技术要求，打破国外厂商在行业中的垄断地位，为芯片封装材料全面国产自主提供强有力的支持。

推荐使用合明科技水基清洗剂产品。
