回流焊工艺流程与电路板回流焊焊后清洗指南介绍

一、电路板回流焊工艺概述

回流焊是表面组装技术（SMT）中的一种重要焊接工艺，尤其适用于片状元件和贴装器件（SMD）的焊接。在回流焊工艺中，加热设备内部的加热电路将空气或氮气加热到足够高的温度，然后吹向已经贴好元件的线路板，使元件两侧的焊料融化后与主板粘结。这种工艺的优点在于温度易于控制，焊接过程中能避免氧化，同时制造成本也更容易控制。

二、回流焊工艺流程

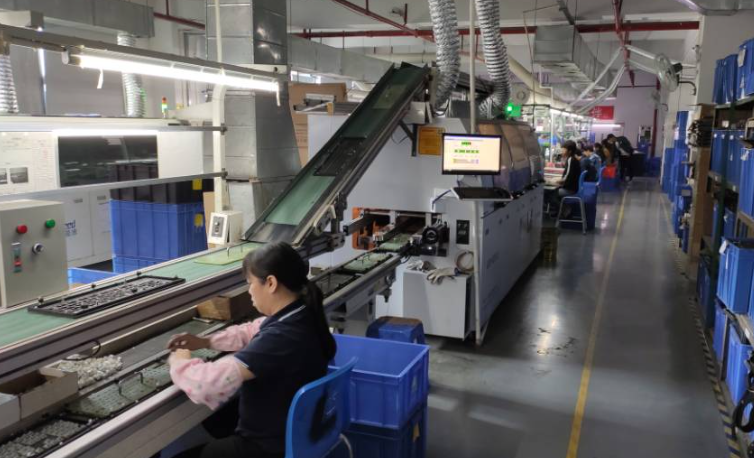

在SMT贴片加工的生产流程中，回流焊通常位于锡膏印刷和元器件贴片之后。具体的回流焊工艺流程可以分为以下几个阶段：

1. 预热区：在这个阶段，PCB和元器件被加热以去除锡膏中的水分和溶剂，防止锡膏塌落和焊料飞溅。升温速率应控制在适当的范围内，以免对元器件造成热冲击。

2. 恒温区：这个阶段的目的是确保PCB上的各部位在达到尖峰融锡区前的温度一致。恒温温度的选择取决于PCB设计的复杂性和回焊炉的热对流特性。

3. 回流区：在回流区，锡膏中的焊料使金粉开始熔化，再次呈流动状态，替代液态焊剂润湿焊盘和元器件。这种润湿作用导致焊料进一步扩展，对大多数焊料润湿时间为60~90秒。

4. 冷却区：最后，焊点通过冷却过程凝固，从而完成回流焊。

三、影响回流焊工艺的因素

回流焊工艺的质量受到多种因素的影响，包括但不限于：

- 温度控制：回流焊接温度应该控制在合适的范围内，过高或过低的温度都可能影响焊接效果。

- 时间控制：回流焊接时间应该控制在正确的时间范围内，过短的时间可能导致焊料未完全熔化，而过长的时间可能导致元器件和电路板过度加热。

 - 焊料选择：使用的焊料应该符合电路板和元器件的要求，选择合适的焊料能够提高焊接质量。

 - 元器件布局：元器件布局应该合理，避免过于密集或过于分散，以确保焊接的均匀性和到位性。

 - 焊接设备：使用高质量的回流焊接设备，可以确保焊接温度和时间的准确控制。

 - 检查：回流焊接后，应该对焊接质量进行检查，确保焊接质量符合要求。如果需要，可以进行二次焊接或修复焊接。

四、回流焊工艺的应用

 回流焊工艺几乎在所有电子产品领域都得到了广泛应用。随着电子产品PCB板不断小型化的需要，片状元件和贴装器件的使用越来越广泛，这促使回流焊工艺技术得到了相应的发展。在混合集成电路板组装中，组装焊接的元件多数为片状电容、片状电感，贴装型晶体管及二极管等。随着SMT整个技术发展日趋完善，多种贴片元件（SMC）和贴装器件（SMD）的出现，作为贴装技术一部分的回流焊工艺技术及设备也得到相应的发展，并且其应用越来越广泛。

 五、电路板回流焊焊后清洗指南

 在电路板的生产过程中，回流焊是一个重要的步骤，但是在焊接后，需要进行严格的清洗。这是因为焊接过程中使用的锡膏、助焊剂等材料在焊后会留下残留物，这些残留物可能会对电路板的性能产生负面影响。以下是关于电路板回流焊焊后清洗的一些详细信息和建议。

 1. 清洗的重要性

 回流焊后的清洗是非常重要的，因为它可以有效地去除焊后残留物，防止这些残留物对电路板产生腐蚀或导致短路。如果不进行清洗，这些残留物可能会导致产品失效或者整个批次产品的报废。

 2. 清洗的方法

 回流焊后的清洗通常采用超声波清洗，但是需要注意的是，超声波清洗可能会损坏器件。为了避免这种情况，可以使用频率不在几十千Hz的清洗设备，这样可以避免与器件产生共振，从而减少对器件的损害。

 除了超声波清洗，还可以使用专业的炉膛清洁剂或者无水酒精进行清洗。使用软布或海绵擦拭炉膛内壁，将残留的尘埃和焊油彻底清理干净。在清洗过程中，特别注意炉膛顶部和底部的清理，这两个部位往往是积灰和残留物最多的地方。

 3. 清洗的注意事项

 在进行清洗时，需要注意的是，清洁液应该均匀涂抹，并且在清洁后彻底擦干，防止清洁剂的残留。此外，热风口的清洁程度直接影响焊接质量，可以使用专用工具进行清理。传送带的清洁也十分重要，可以用干净的布进行擦拭，对于顽固的污渍，可以使用清洁剂进行处理。

 在清洗过程中，特别注意炉膛内部的清洁剂应该均匀涂抹，并且在清洁后彻底擦干，防止清洁剂的残留。热风口的清洁程度直接影响焊接质量，可以使用专用工具进行清理。传送带的清洁也十分重要，可以用干净的布进行擦拭，对于顽固的污渍，可以使用清洁剂进行处理。

 4. 清洗剂的选择

 在选择清洗剂时，应该选择环保型的清洗剂，例如水基清洗剂。这种清洗剂不仅可以有效地去除残留物，而且不会对环境造成污染。此外，还应该选择符合相关法规要求的清洗剂，例如RoHS\REACH\HF\索尼SS-00259\GB-38508-2020等。

 总的来说，回流焊后的清洗是一个非常重要的步骤，它可以直接影响到电路板的性能和质量。因此，在进行清洗时，应该选择合适的清洗方法和清洗剂，以确保清洗的效果。

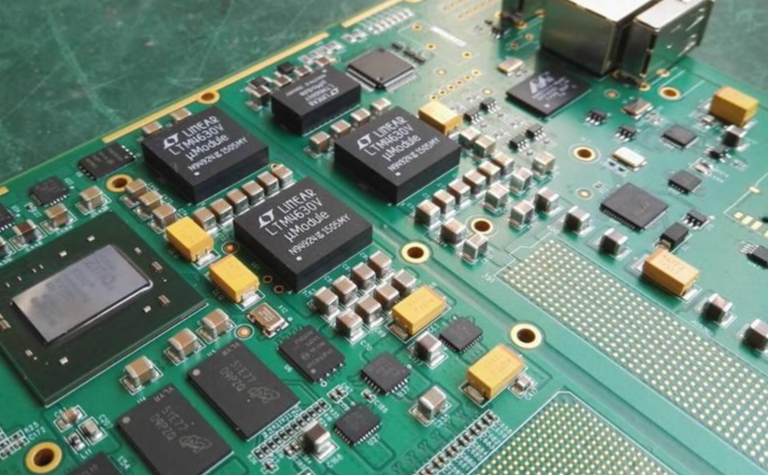

 六、印制电路板组件清洗的主要目的和作用包括以下几点：

(1)PCBA电路板组件清洗防止由于污染物对元器件、印制导线的腐蚀所造成的短路等故障的出现，预防电气短路和电阻变化等问题的发生，保证电路板组件的纯净度，提高组件的性能和可靠性。

(2)清洗电路板可以避免由于PCB上附着离子污染物等物质所引起的漏电等电气缺陷的产生。

(3)电路板清洗还能改善电路板的导热性能，通过去除热导介质和粘合剂等杂质，提高散热效果，保护电子元器件。

(4)电路板清洗可以保证组件的电气测试可以顺利进行，大量的残余物会使得测试探针不能和焊点之间形成良好的接触，从而使测试结果不准确。

(5)电路板清洗过程中使用的环保水基清洗剂和清洗工艺能够减少对环境的污染，符合环保要求。

综上所述，电路板清洗在电子制造过程中具有重要的必要性和好处。电子电路板清洗不仅是确保产品质量和可靠性的必要步骤，还能够提高电气性能、增强可靠性、改善导热性能，并保护环境。
