硅基和碳化硅功率半导体的对比与未来展望和功率半导体清洗介绍

合明科技 👁 2036 Tags:功率半导体器件功率半导体清洗碳化硅技术

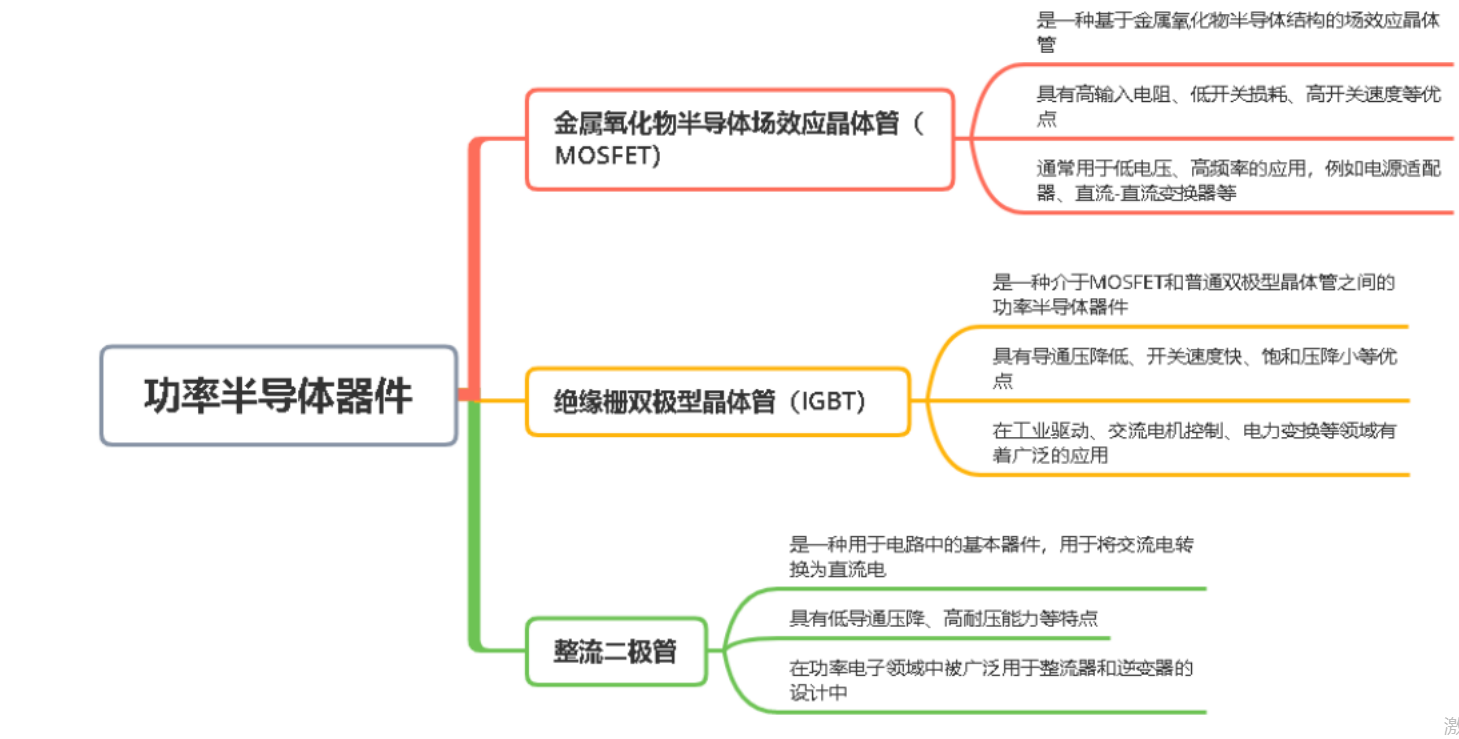

一、功率半导体器件:IGBT、MOSFET等


功率半导体器件是实现电力系统中能量转换和控制的关键元件,其性能直接影响着整个系统的效率、可靠性和成本。在功率半导体技术领域,有几种常见的器件被广泛应用,包括但不限于金属氧化物半导体场效应晶体管(MOSFET)、绝缘栅双极型晶体管(IGBT)、整流二极管等。以下是对这些器件的详细介绍:

(1)金属氧化物半导体场效应晶体管(MOSFET)

MOSFET是一种基于金属氧化物半导体结构的场效应晶体管。它具有高输入电阻、低开关损耗、高开关速度等优点,因此在高频率、低功率应用中得到了广泛应用。在功率电子领域,MOSFET通常用于低电压、高频率的应用,例如电源适配器、直流-直流变换器等。

(2)绝缘栅双极型晶体管(IGBT)

IGBT是一种介于MOSFET和普通双极型晶体管之间的功率半导体器件。它结合了双极型晶体管的高电压能力和MOSFET的低导通压降特性,具有导通压降低、开关速度快、饱和压降小等优点。IGBT在工业驱动、交流电机控制、电力变换等领域有着广泛的应用。

(3)整流二极管

整流二极管是一种用于电路中的基本器件,用于将交流电转换为直流电。它具有低导通压降、高耐压能力等特点,在功率电子领域中被广泛用于整流器和逆变器的设计中。常见的整流二极管包括硅材料和碳化硅材料制成的器件,碳化硅整流二极管由于其高温特性和低导通压降等优点,在高性能应用中得到了越来越广泛的应用。


这些功率半导体器件的不断创新和发展,推动了电力系统的高效、可靠运行。未来,随着材料科学、器件结构设计和制造工艺的进步,功率半导体器件将继续向着高性能、高可靠性的方向发展,为电力系统的发展提供更加可靠和高效的技术支持。

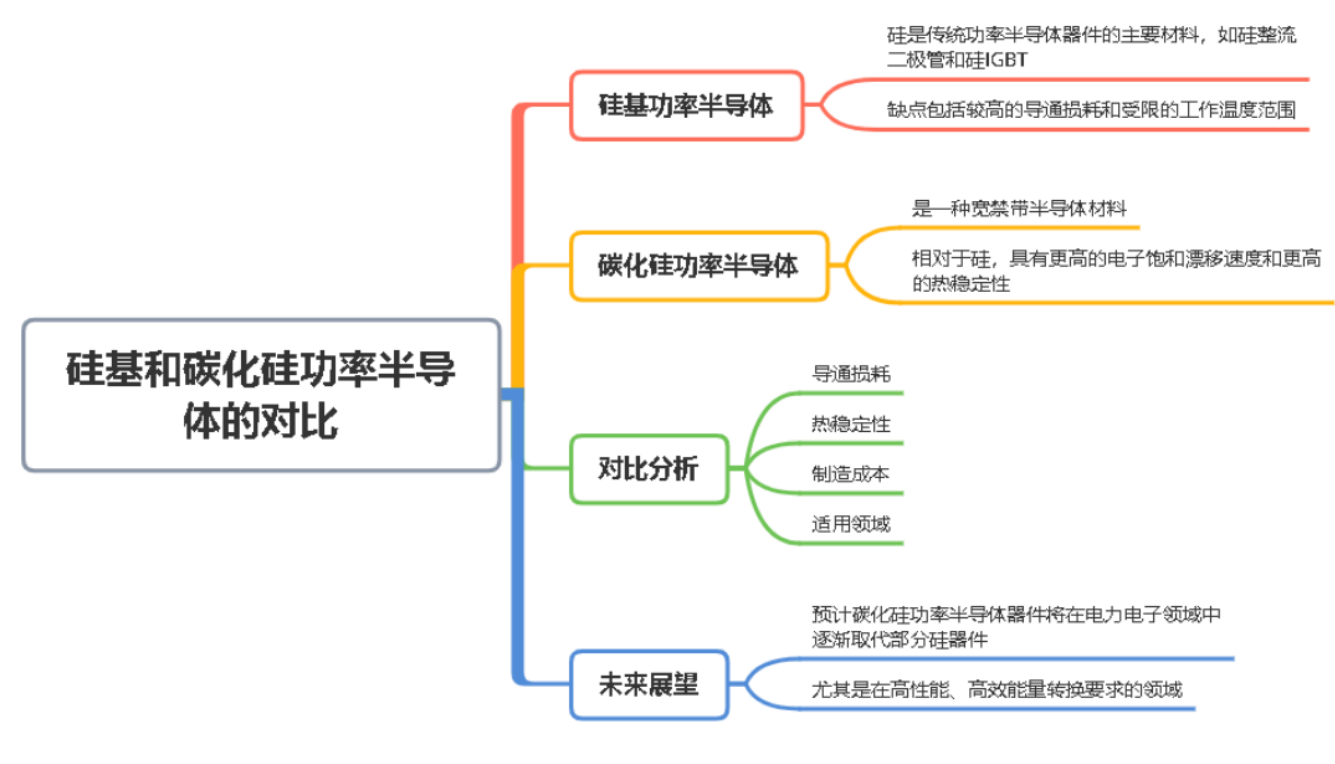

二、硅基和碳化硅功率半导体的对比


随着功率半导体技术的不断发展,硅基和碳化硅(SiC)功率半导体材料在电力电子领域中逐渐崭露头角。本节将对这两种材料进行详细比较,探讨它们在功率半导体器件中的优缺点以及未来的发展趋势。

(1) 硅基功率半导体

硅是传统功率半导体器件的主要材料,如硅整流二极管和硅IGBT。硅功率半导体器件具有成熟的制造工艺、相对低的制造成本和良好的可靠性。然而,随着电力系统对更高效能量转换和更紧凑设备的需求增加,硅功率半导体的一些缺点也逐渐显现,包括较高的导通损耗和受限的工作温度范围。

(2) 碳化硅功率半导体

碳化硅是一种宽禁带半导体材料,相对于硅,具有更高的电子饱和漂移速度和更高的热稳定性。这使得碳化硅功率半导体器件在高温、高频率和高功率应用中表现出色。碳化硅整流二极管和碳化硅MOSFET等器件已经在电力电子领域中得到广泛应用。

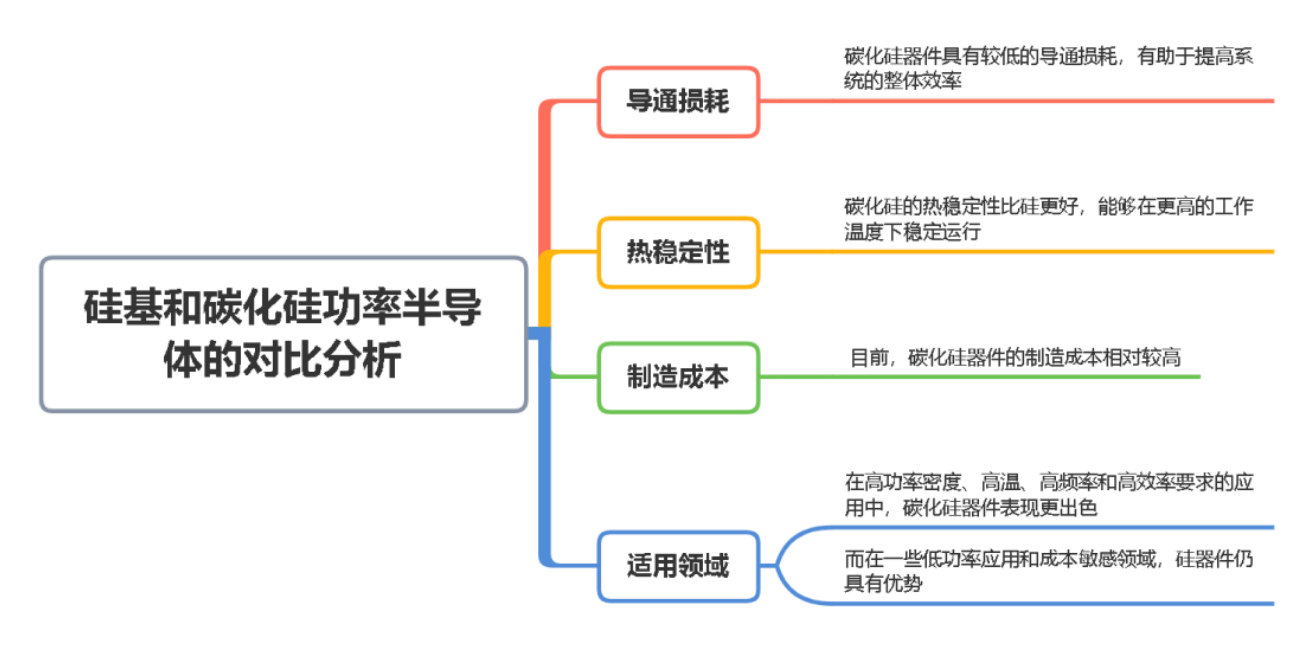

(3) 对比分析

- 导通损耗:碳化硅器件具有较低的导通损耗,尤其在高频率和高温环境下表现更为出色,有助于提高系统的整体效率。

- 热稳定性: 碳化硅的热稳定性比硅更好,能够在更高的工作温度下稳定运行,降低系统散热需求,提高系统可靠性。

-制造成本: 目前,碳化硅器件的制造成本相对较高,但随着技术的进步和规模效应的体现,预计未来有望降低。

- 适用领域:在高功率密度、高温、高频率和高效率要求的应用中,碳化硅器件表现更出色;而在一些低功率应用和成本敏感领域,硅器件仍具有优势。

三、功率半导体器件未来展望


随着碳化硅技术的不断发展和成熟,预计碳化硅功率半导体器件将在电力电子领域中逐渐取代部分硅器件,尤其是在高性能、高效能量转换要求的领域。未来的研究方向将集中在提高碳化硅器件的制造工艺、降低成本、拓宽应用范围以及进一步提高器件性能,以满足电力系统对更先进、可靠和高效功率半导体器件的需求。


四、功率半导体清洗:

针对各类半导体不同的封装工艺如功率器件QFN,为保证产品的可靠性,合明科技研发多款自主知识产权专利清洗剂,针对不同工艺及应用的半导体封装需要的精密清洗要求,合明科技在水基清洗方面开发了较为完整的水基系列产品,精细化对应涵盖从半导体封装到PCBA组件终端,包括有水基清洗剂和半水基清洗剂,碱性水基清洗剂和中性水基清洗剂等。具体表现在,在同等的清洗力的情况下,合明科技的兼容性较佳,兼容的材料更为广泛;在同等的兼容性下,合明科技的功率器件QFN清洗剂清洗的锡膏种类更多(测试过的锡膏品种有ALPHA、SMIC、INDIUM、SUPER-FLEX、URA、TONGFANG、JISSYU、HANDA、OFT、WTO等品牌;测试过的焊料合金包括SAC305、SAC307、6337、925等不同成分),清洗速度更快,离子残留低、干净度更好。

合明科技专注电子制程精密清洗20多年经验,在水基清洗剂方面颇有心得,包括油墨水基清洗剂,环保清洗剂,半导体芯片封装水基清洗剂等数十款产品,多年来受到无数客户的青睐。我们有强大的售前技术指导和最贴心的服务,水基清洗,选择合科技,决不会让您失望!

合明科技运用自身原创的产品技术,满足芯片封装工艺制程清洗的高难度技术要求,打破国外厂商在行业中的垄断地位,为芯片封装材料全面国产自主提供强有力的支持。

以上便是功率器件的材料的演进与功率器件电子芯片清洗介绍介绍,希望可以帮到您!
