LED倒装芯片的制备流程与倒装芯片清洗剂

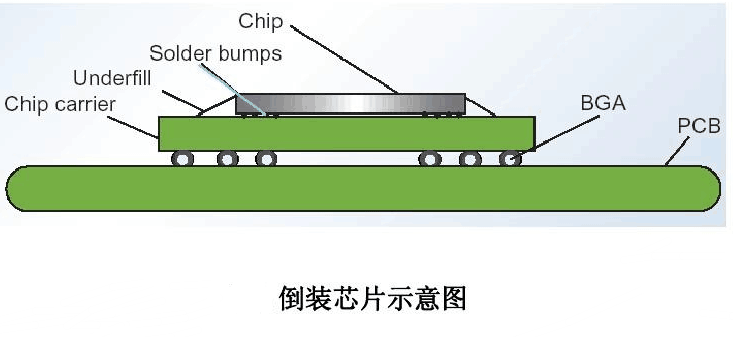

LED倒装芯片是一种特殊的LED芯片封装技术，LED倒装芯片与传统的LED芯片安装方式不同，LED倒装芯片在安装过程中将芯片的金属引脚朝下倒装。这意味着LED芯片的电气面朝下，与基板连接，与传统的金属线键合连接方式相比，相当于将芯片翻转过来，因此被称为“倒装芯片”。

下面合明科技小编给大家科普一下LED倒装芯片的制备流程与倒装芯片清洗剂，希望能对您有所帮助！

LED倒装芯片制备流程：

LED倒装芯片的制备流程通常包括以下几个主要步骤：

1、制备芯片晶圆：LED倒装芯片的制备始于制备芯片的硅晶圆。晶圆通常是通过晶体生长技术，在高温高压的条件下生长出具有所需电特性的半导体材料，如氮化镓（GaN）。

2、制造LED结构：通过光刻工艺将各种光蚀胶层覆盖在晶圆表面，并使用掩膜将胶层部分曝光于紫外线下。然后通过化学湿法腐蚀或物理刻蚀技术，将未曝光的部分胶层移除，以形成LED结构。

3、形成金属电极：使用金属蒸镀或其他金属沉积技术，在LED芯片的正反两面形成电极，以提供电流输入和输出的通道。通常，正电极由金属铜、金或铝制成，而负电极使用金属镍制成。

4、划线切割：使用刻划或其他切割工艺，将芯片晶圆划分成单个的LED芯片。这些分离的芯片可进一步用于后续封装步骤。

5、倒装和金线键合：将LED芯片倒置放置在支撑材料上，通常使用胶水或其他粘合剂固定。然后，在芯片的金属电极和封装基板之间，使用微细金线进行键合连接。键合过程中需要控制金线的长度和位置，以确保电路连接的可靠性和稳定性。

6、封装：将倒装的LED芯片与封装基板结合，通过压合或其他封装技术，将芯片完全封装在透明的封装胶体中。封装胶体通常是透光的，以保护芯片并确定光的传播路径。

7、测试和分类：完成封装后，对倒装LED芯片进行测试和分类。测试步骤通常包括电流-电压特性测试、Luminous Flux（发光通量）测试、颜色参数测试等。根据测试结果，将芯片分为不同的亮度和颜色级别。

8、制备成品LED器件：经过测试和分类后，将LED倒装芯片组装到LED灯珠、LED显示屏、LED模组或其他设备中，形成最终的LED器件产品。

倒装芯片清洗剂W3210介绍

倒装芯片清洗剂W3210是合明自主开发的PH中性配方的电子产品焊后残留水基清洗剂。适用于清洗PCBA等不同类型的电子组装件上的焊剂、锡膏残留，包括 SIP、WLP等封装形式的半导体器件焊剂残留。由于其PH中性，对敏感金属和聚合物材料有绝佳的材料兼容性。

倒装芯片清洗剂W3210的产品特点：

1、PH 值呈中性，对铝、铜、镍、塑料、标签等敏感材料上显示出绝佳的材料兼容性。

2、用去离子水按一定比例稀释后不易起泡，可适用于喷淋、超声工艺。

3、不含卤素，材料环保；气味清淡，使用液无闪点，使用安全，不需要额外的防爆措施。

4、由于PH中性，减轻污水处理难度。

倒装芯片清洗剂W3210的适用工艺：

W3210水基清洗剂适用于在线式或批量式喷淋清洗工艺，也可应用于超声清洗工艺。

倒装芯片清洗剂W3210产品应用：

W3210可以应用于不同类型的焊剂残留的水基清洗剂。产品为浓缩液，清洗时可根据残留物的清洗难易程度，用去离子水稀释后再进行使用，安全环保使用方便，是电子精密清洗高端应用的理想之选。

具体应用效果如下列表中所列：
