有人曾表示，混合键合将成为自 EUV 以来半导体制造最具变革性的创新。事实上，它将对设计流程产生比 EUV 本身更大的影响，从封装架构延伸到单元设计和布局。知识产权生态系统将发生巨大重塑，制造流程也将发生巨大重塑。2D 晶体管缩小的时代仍将继续，但步伐缓慢，但混合键合将带来芯片设计者思考 3D 的新时代。

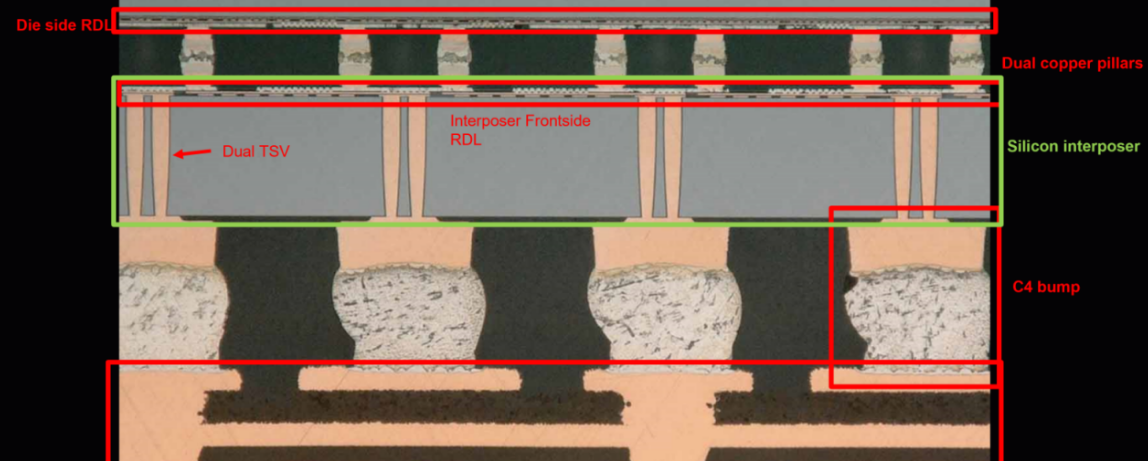

在封装史上，最后一次重大范式转变是从引线键合到倒装芯片。从那时起，更先进的封装形式（例如晶圆级扇出和 TCB）一直是相同核心原理的渐进式改进。这些封装方法都使用某种带焊料的凸块作为硅与封装或板之间的互连。这些技术可以一直缩小到约 20 微米的间距。

到目前为止，我们在多部分先进封装系列中讨论的主要封装类型和工艺流程已达到 220 微米到 100 微米规模，并且主要使用焊料作为各种小芯片铜互连之间的介质。为了进一步扩展，需要另一种范式转变：采用混合键合的无凸块互连。混合键合的尺寸超出了 10 微米互连间距，路线图为 100 纳米范围，并且它不使用任何中介物（intermediary），例如具有更高电阻的焊料。

相反，不同芯片或晶圆的互连直接通过铜通孔连接。直接铜连接可以降低电阻，从而在向各种芯片发送数据时降低功耗。当与连接数量的数量级增加相结合时，需要对设计进行彻底的重新思考。

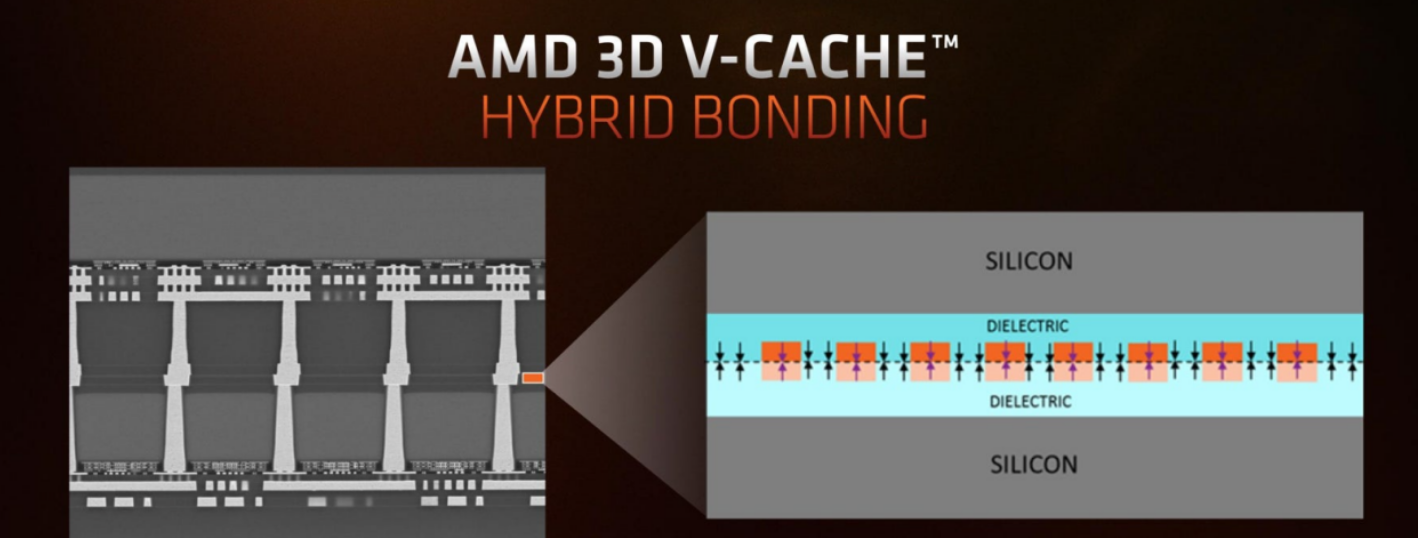

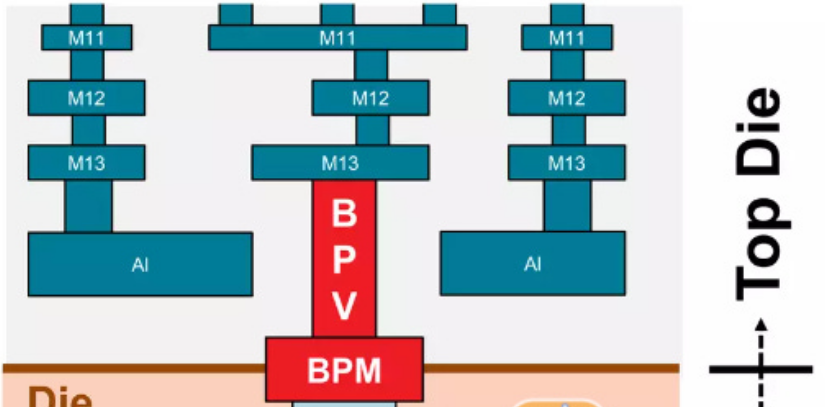

从上图中，我们可以看到AMD 3D V-Cache的横截面，它采用台积电的SoIC-X的die-to-wafer混合键合。顶部和底部硅之间的键合界面是混合键合层，存在于硅芯片（silicon dies）的金属层的顶部。混合键合层是一种电介质（现在最常见的是 SiO 或 SiCN），采用通常为亚 10 微米间距的铜焊盘和通孔进行图案化。

电介质的作用是使每个焊盘绝缘，使得焊盘之间不存在信号干扰。铜焊盘通过硅通孔 (TSV) 连接到芯片金属层。TSV 需要向堆栈中的其他芯片传输电源和信号。当底部芯片“面朝下”（face down）放置时，需要这些通孔来连接顶部芯片上的金属层，穿过晶体管层到达底部芯片上的金属层。

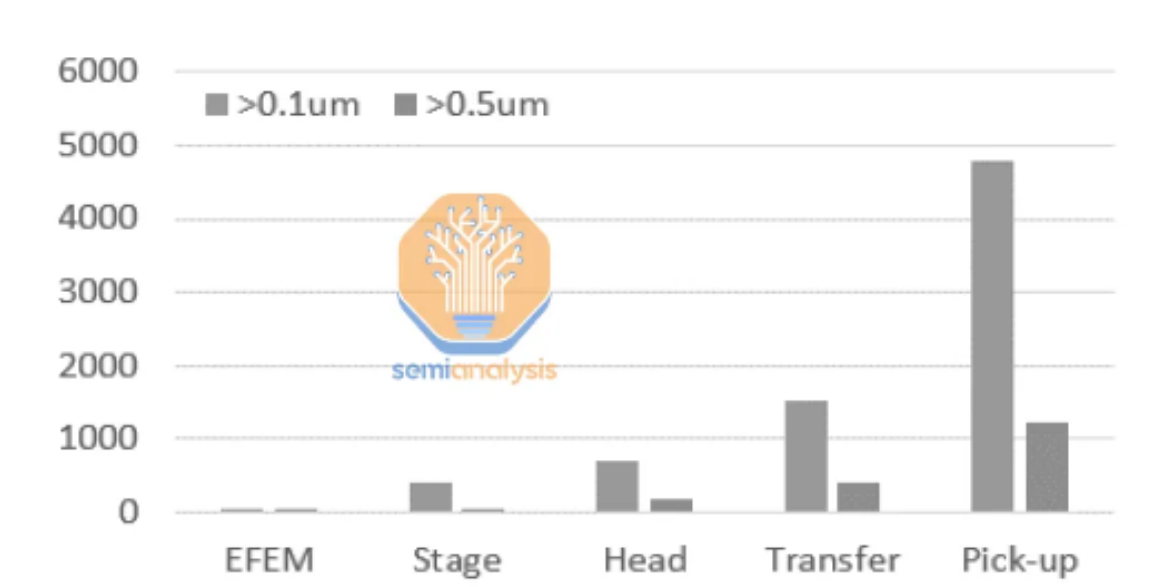

保持清洁至关重要，而且非常具有挑战性。颗粒来自晶圆切割、研磨和抛光等许多步骤。任何类型的摩擦都会产生颗粒，这是一个问题，特别是因为混合键合涉及机械拾取芯片并将其放置在其他芯片的顶部。工具中存在大量来自芯片键合头和芯片翻转器的运动。颗粒是不可避免的，但有几种技术可以减轻对良率的影响。

当然，定期进行晶圆清洗以去除污染物。然而，清洁是不完美的，并且不能一次性去除 100% 的污染物，因此最好首先避免污染物。混合键合所需的洁净室比其他形式的先进封装所需的洁净室要先进得多。
