BGA各类型在生产上的不同主要表现与BGA植球后清洗介绍

合明科技 👁 2051 Tags:BGA制造工艺BGA芯片封装清洗BGA芯片


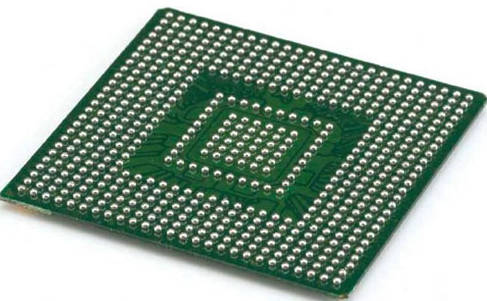

一、BGA各类型在生产上的不同主要表现在以下几个方面:

基板材料:不同类型的BGA使用的基板材料不同,例如PBGA使用塑料作为基板,而CBGA则使用陶瓷。这些材料的物理和化学特性决定了生产过程中的工艺参数和难度。

焊球制造:不同类型BGA的焊球制造方法也有所不同,例如PBGA通常使用丝网印刷或转移印刷的方法将焊膏转移到基板上,而CBGA则使用共晶或焊接的方法将球形焊料连接到基板上。

封装形式:不同类型的BGA的封装形式也有所不同,例如PBGA通常是表面贴装封装,而CBGA则可以是表面贴装或通孔插装封装。这些封装形式决定了生产过程中的设备选择和工艺流程。


焊点连接:不同类型的BGA的焊点连接方式也有所不同,例如PBGA通常是通过熔化焊球与焊盘连接,而CBGA则通过共晶或焊接的方式连接。这些连接方式对生产过程中的温度控制和工艺参数有不同的要求。

小型化程度:不同类型的BGA的小型化程度也有所不同,例如FCBGA和TBGA可以实现更高的集成度,因此更适合于高密度和小型化的应用。

每种类型的BGA都有其独特的特性和应用场景,选择合适的类型取决于具体的设计要求和性能需求。

BGA封装技术在许多领域都有广泛的应用,尤其在需要高集成度、高性能和高可靠性的产品中。以下是一些常见的应用领域:

计算机领域:计算机中的CPU、GPU和内存等关键组件常常使用BGA封装。

通讯领域:在无线通信设备、路由器、交换机等产品中,BGA封装常用于实现高速和可靠的连接。

消费电子领域:智能手机、平板电脑、数码相机等消费电子产品中,BGA封装用于封装各种芯片,如处理器、存储器、传感器等。

汽车电子领域:随着汽车技术的不断发展,BGA封装在汽车电子领域中的应用也越来越广泛,如发动机控制、悬挂系统、安全系统等。

医疗电子领域:在医疗设备中,如起搏器、血糖仪、心电图机等,BGA封装提供了高可靠性和长寿命的芯片封装方式。

只要有高性能、高可靠性需求的领域,BGA封装都有可能成为首选的封装技术。

二、在BGA制造工艺之前,需要进行以下准备工作:

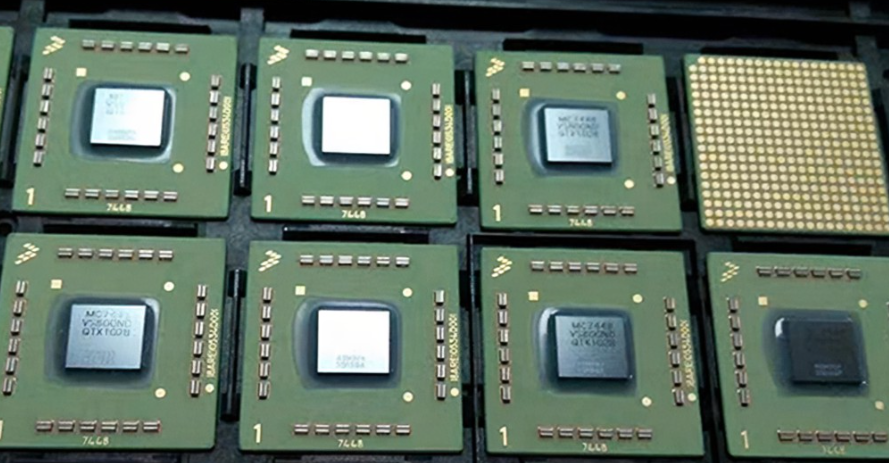

image.pngv

材料准备:准备所需的BGA芯片、焊膏、球形焊料、清洗剂、无尘布等材料。

设备准备:准备植球机、回流焊炉、清洗机、显微镜等设备,确保设备处于良好状态。

操作人员培训:对操作人员进行相关知识和技能的培训,使其熟悉BGA芯片植球工艺的要求。

工作环境准备:确保工作环境的温度、湿度、清洁度等符合要求,为制造工艺提供良好的条件。

工艺流程规划:根据产品需求和规格,规划合理的BGA制造工艺流程,并制定相应的工艺控制措施。

质量保证准备:建立质量保证体系,制定质量控制计划和检验标准,确保制造工艺的稳定性和可靠性。


(材料准备:


BGA芯片:这是BGA封装的核心部分,通常为裸芯片或小尺寸的集成电路。
焊膏:一种由金属粉末、有机粘结剂、溶剂等组成的膏状物质,用于将焊球固定在基板上。
球形焊料:一种金属粉末,经过熔化后形成焊球,用于连接芯片和基板。
基板:一种用于承载芯片和连接焊球的介质,常用材料为陶瓷或PCB。
引线:连接芯片和基板的金属线,通常采用细金属线或金属带。
清洗剂:用于清洗焊接过程中产生的残留物和污垢。
无尘布:用于擦拭BGA封装表面的污垢和杂质。
焊接设备:如回流焊炉、焊接机等,用于实现焊接过程。
检测设备:如显微镜、X光机等,用于检测BGA封装的质量和缺陷)


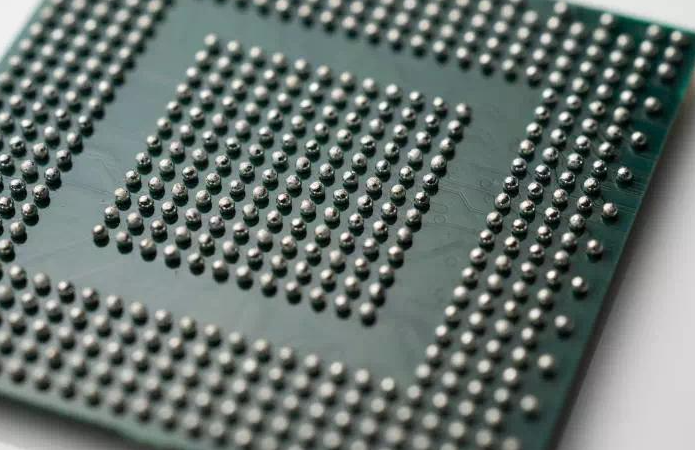

三、BGA(球栅阵列)封装制造流程包括以下步骤:

1.芯片布局和设计:根据产品的需求和规格,进行BGA封装的设计。这包括芯片布局、焊球布局、基板设计等。

2.基板制造:制造BGA封装所需的基板。这包括基板材料选择、层压、钻孔、镀铜、图形化蚀刻等工艺步骤。BGA基板的制造过程中涉及到许多细节和关键工艺控制因素,如线路图形的精度、焊盘的尺寸和间距、阻焊膜的厚度和均匀性、钻孔的质量和电镀效果等。因此,制造BGA基板需要高精度的制造设备和严格的质量控制体系,以确保制造出的基板具有高可靠性和性能稳定性。

3.焊球制造:制造焊球,通常使用球形金属粉末通过球形化工艺制成。焊球的直径和材料根据产品需求进行选择。

4.芯片安装:将芯片放置在基板上的预定位置。

5.模塑封装:将芯片和基板进行封装,以保护内部的芯片和焊球。

6.回流焊:通过高温熔化焊球,将芯片与基板连接起来。

7.表面打标:在完成焊接后,对BGA封装进行表面打标,以便后续识别和追踪。

8.最终检查和测试:对完成的BGA封装进行质量检查和测试,确保其符合规格要求。

四、在BGA制造过程中,可能会出现以下问题:

焊球缺失或短路:焊球在焊接过程中可能会因各种原因而缺失,导致连接失效。同时,如果焊球之间的绝缘距离过小,也可能会导致短路现象。

焊球变形:由于BGA封装的结构特点,焊球在熔化后可能会发生变形,影响焊接质量。

基板翘曲:在高温回流焊接过程中,基板可能会因为热膨胀而发生翘曲,影响焊接效果。

焊料污染:在焊接过程中,如果焊料接触到非焊接区域,可能会造成焊料污染,影响产品的可靠性和性能。

引线键合不良:BGA封装中的芯片引线与基板之间的键合强度不足,可能会导致连接失效。

封装尺寸误差:由于制造过程中的各种因素,可能会导致BGA封装的尺寸误差,影响产品的装配和使用。

环境因素:制造过程中还可能会受到环境因素的影响,如温度、湿度、清洁度等,影响产品质量。


五、BGA制造工艺的改进可以从以下几个方面进行:

优化制造流程:通过优化BGA制造流程,减少不必要的步骤和时间,提高生产效率。例如,采用自动化设备代替手工操作,实现快速、准确的制造。

改进材料选择:选择更适合的基板材料、焊膏、球形焊料等,以提高焊接质量、可靠性和性能。例如,采用高导热系数的基板材料,提高散热性能。

引入先进技术:引入更先进的技术和设备,如高精度检测设备、自动化焊接设备等,以提高制造精度和降低缺陷率。

加强质量控制:建立完善的质量控制体系,对制造过程中的关键环节进行严格的质量检查和控制,确保产品的一致性和可靠性。

持续改进工艺参数:通过不断试验和调整工艺参数,如焊接温度、时间、压力等,找到最优的工艺参数组合,提高产品质量和性能。

加强员工培训:定期对员工进行培训和技能提升,使其能够更好地掌握BGA制造工艺和技术,提高生产效率和产品质量。

加强供应链管理:优化供应链管理,确保原材料和零部件的质量和供应稳定性,降低生产风险。

通过以上措施的实施,可以有效改进BGA制造工艺,提高产品的质量和可靠性,降低生产成本,增强企业的竞争力。

六、BGA芯片封装清洗:

合明科技研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要,一旦选定,就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种,可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气,通电后发生电化学迁移,形成树枝状结构体,造成低电阻通路,破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层,在PCB板表层下生长枝晶。除了离子型和非离子型污染物,还有粒状污染物,例如焊料球、焊料槽内的浮点、灰尘、尘埃等,这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物,到底哪些才是最备受关注的呢?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分,焊后必然存在热改性生成物,这些物质在所有污染物中的占据主导,从产品失效情况来而言,焊后残余物是影响产品质量最主要的影响因素,离子型残留物易引起电迁移使绝缘电阻下降,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大,严重者导致开路失效,因此焊后必须进行严格的清洗,才能保障电路板的质量。

合明科技运用自身原创的产品技术,满足芯片封装工艺制程清洗的高难度技术要求,打破国外厂商在行业中的垄断地位,为芯片封装材料全面国产自主提供强有力的支持。

推荐使用合明科技水基清洗剂产品。
