BGA植球后清洗与BGA植球工艺简介

BGA植球后清洗可以有效提升绑线结合力，降低塑封分层风险。

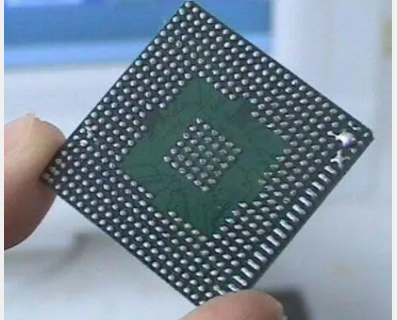

BGA的全称Ball Grid Array(焊球阵列封装)，它是在封装体基板的底部制作阵列焊球作为电路的I/O端与印刷线路板(PCB)互接。下面合明科技小编给大家科普一下BGA植球后清洗与BGA植球工艺的相关知识，希望能对您有所帮助！

一、BGA植球工艺：

1、去处BGA底部焊盘上的残留焊锡并清洗

用烙铁将PCB焊盘残留的焊锡清理干净、平整，可采用拆焊编织带和扁铲形烙铁头进行清理，注意不要损坏焊盘和阻焊膜。

用BGA清洗剂将助焊剂残留物清洗干净。

2、在BGA底部焊盘上印刷助焊剂

一般情况采用高粘度的助焊剂，起到粘接和助焊作用，应保证印刷后助焊剂图形清晰、不漫流。有时也可以采用焊膏代替，采用焊膏时焊膏的金属组分应与焊球的金属组分相匹配。

印刷时采用BGA专用治具，治具厚度与开口尺寸要根据球径和球距确定，印刷完毕必须检查印刷质量，如不合格，必须清洗干净后重新印刷。

3、选择焊球

选择焊球时要考虑焊球的材料和球径的尺寸。目前PBGA焊球的焊膏材料一般都是63Sn/37Pb，与目前再流焊使用的材料是一致的，因此必须选择与BGA器件焊球材料一致的焊球。

焊球尺寸的选择也很重要，如果使用高粘度助焊剂，应选择与BGA器件焊球相同直径的焊球;如果使用焊膏，应选择比BGA器件焊球直径小一些的焊球。

4、植球

①、采用植球器法

如果有植球器，选择一块与BGA焊盘匹配的模板，模板的开口尺寸应比焊球直径大0.05--0.1mm，将焊球均匀地撒在模板上，摇晃植球器，把多馀的焊球从模板上滚到植球器的焊球收集槽中，使模板表面恰好每个漏孔中保留一个焊球。

把植球器放置在工作台上，把印好助焊剂或焊膏的BGA器件吸在吸嘴上，按贴装BGA的方法进行对准，将吸嘴向下移动，把BGA器件贴装到植球器模板表面的焊球上，然后将BGA器件吸起来，借助助焊剂或焊膏的粘性将焊球粘在BGA器件相应的焊盘上。用镊子夹住BGA器件的边框，关闭真空泵，将BGA器件的焊球面向上放在工作台上，检查有无缺少焊球的地方，若有用镊子补齐。

②、采用模板法

把印好助焊剂或焊膏的BGA器件放置在工作台上，助焊剂或焊膏面向上。准备一块BGA焊盘匹配的模板，模板的开口尺寸应比焊球直径大0.05~0.1㎜，把模板四周用垫块架高，放置在印好助焊剂或焊膏的BGA器件上方，使模板与BGA之间的距离等于或略小于焊球的直径，在显微镜下对准。将焊球均匀的撒在模板上，把多馀的焊球用镊子拨(取)下来，使模板表面恰好每个漏孔中保留一个焊球。移开模板，检查并补齐。

③、手工贴装

把印好助焊剂或焊膏的BGA器件放置在工作台上，助焊剂或焊膏面向上。如同贴片一样用镊子或吸笔将焊球逐个放好。

④、刷适量焊膏法

加工模板时，将模板厚度加厚，并略放大模板的开口尺寸，将焊膏直接印刷在BGA的焊盘上。由于表面张力的作用，再流焊后形成焊料球。

5、再流焊接

进行再流焊处理，焊球就固定在BGA器件上了。

6、焊接后清洗

完成植球工艺后，应将BGA器件清洗干净，并尽快进行贴装和焊接，以防焊球氧化和器件受潮。

二、BGA植球后清洗

BGA植球后清洗：在BGA植球工艺，无论采用助焊膏+锡球的植球方法还是采用锡膏+锡球的植球方法，焊接后都会留下导致电子迁移、漏电和腐蚀风险的焊后残留物。需要通过清洗工艺将风险降低，提高可靠性。

合明科技为您提供专业BGA植球焊膏锡膏清洗工艺解决方案。

合明科技BGA植球助焊后清洗剂W3110

产品介绍:
W3110是一款碱性水剂清洗剂，W3110是一款针对电子组装、半导体器件焊后、晶圆封装前清洗而开发的一款碱性水基清洗剂。改产品能够有效去除多种助焊剂、锡膏焊后残留物，清洗包括电路板组装件、引线框架、分立器件、功率模块、功率LED、倒装芯片和CMOS焊后的各种助焊剂、锡膏残留物。
W3100为浓缩型水基清洗剂，用去离子水按一定比例稀释后使用，可试用于超声波、喷淋工艺，配合去离子水漂洗，能达到非常好的清洗效果，清洗后的表面离子残留物少、可靠性高。

产品特点:
W3110水基清洗剂处理铜、铝、特别是镍等敏感时确保了极佳的材料兼容性，除金属外对各种保护膜也有很好的兼容性。这款清洗剂非常低的表面张力能够有效去除元器件底部细小间隙中的残留物，并能够轻易的被去离子水漂洗干净。
W3110是一款浓缩液水基清洗剂，可根据残留物的可清洗难易程度，按不同比例进行稀释后使用，稀释液无闪点，其配方中不含任何卤素成份且气味小。

推荐使用合明科技水基清洗剂产品!
