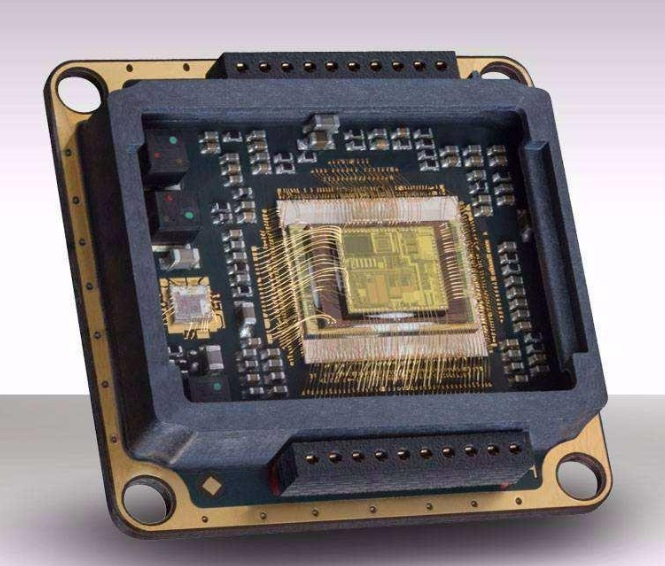

SiP 可以将多个具有不同功能的有源电子元件与可选无源器件，诸如 MEMS 或者光学器件等其他器件优先组装到一起，实现一定功能的单个标准封装件，形成一个系统或者子系统。

SiP 的应用场景

SiP 技术是一项先进的系统集成和封装技术，与其它封装技术相比较，SiP 技术具有一系列独特的技术优势，满足了当今电子产品更轻、更小和更薄的发展需求，在微电通信

SiP在无线通信领域的应用最早，也是应用最为广泛的领域。在无线通讯领域，对于功能传输效率、噪声、体积、重量以及成本等多方面要求越来越高，迫使无线通讯向低成本、便携式、多功能和高性能等方向发展。SiP是理想的解决方案，综合了现有的芯核资源和半导体生产工艺的优势，降低成本，缩短上市时间，同时克服了SOC中诸如工艺兼容、信号混合、噪声干扰、电磁干扰等难度。手机中的射频功放，集成了频功放、功率控制及收发转换开关等功能，完整地在 SiP 中得到了解决。

汽车

汽车电子是SiP的重要应用场景。汽车电子里的 SiP 应用正在逐渐增加。以发动机控制单元 (ECU) 举例ECU由微处理器(CPU) 、存储器 (ROM、RAM)输入/输出接口 (1/0)、模数转换器 (A/D) 以及整形、驱动等大规模集成电路组成。各类型的芯片之间工艺不同，目前较多采用 SiP 的方式将芯片整合在一起成为完整的控制系统。另外，汽车防抱死系统 (ABS)、燃油喷射控制系统、安全气囊电子系统、方向盘控制系统、轮胎低气压报警系统等各个单元，采用 SiP 的形式也在不断增多。此外，SiP 技术在快速增长的车载办公系统和娱乐系统中也获得了成功的应用

消费电子

目前 SiP在电子产品里应用越来越多，尤其是 TWS 耳机、智能手表、UWB等对小型化要求高的消费电子领域，不过占有比例最大的还是智能手机，占到了 70%。因为手机射频系统的不同零部件往往采用不同材料和工艺，包括硅、硅锗和砷化嫁以及其他无源元件。目前的技术还不能将这些不同工艺技术制造的零部件集成在一块硅芯片上。但是 SiP 工艺却可以应用表面贴装技术SMT集成硅和砷化家芯片，还可以采用嵌入式无源元件，非常经济有效地制成高性能 RF系统。光电器件MEMS等特殊工艺器件的微小化也将大量应用 SiP 工艺

SiP的发展难点

随着 SiP 市场需求的增加，SiP 封装行业的痛点也开始凸显，例如无 SiP 行业标准，缺少内部裸片资源，SiP研发和量产困难，SiP 模块和封装设计有难度中集成了众多器件组假设母道工予良率有一点损失，叠乘后，整个模组的良率损失则会变得巨大，这对封装工艺提出了非常高的要求。并且 SiP 技术尚属初级阶段，虽有大量产品采用了 SiP 技术，不过其封装的技术含量不高，系统的构成与在PCB上的系统集成相似，无非是采用了未经封装的芯片通过 COB 技术与无源器件组合在一起，系统内的多数无源器件并没有集成到载体内，而是采用SMT 分立器件。

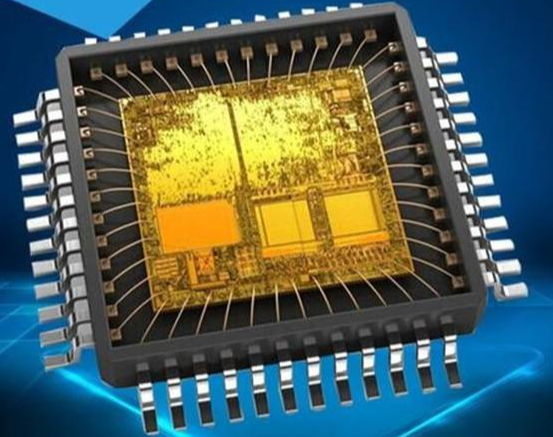

SiP芯片封装清洗：

合明科技研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

合明科技运用自身原创的产品技术，满足芯片封装工艺制程清洗的高难度技术要求，打破国外厂商在行业中的垄断地位，为芯片封装材料全面国产自主提供强有力的支持。

推荐使用合明科技水基清洗剂产品。
