MCT是一种新型MOS与双极复合型器件。MCT是将MOSFET的高阻抗、低驱动下MCT的功率、快开关速度的特性与晶闸管的高压、大电流特型结合在一起，形成大功率、高压、快速全控型器件。实质上MCT是一个MOS门极控制的晶闸管。它可在门极上加一窄脉冲使其导通或关断，它由无数单胞并联而成。它与GTR，MOSFET，IGBT，GTO等器件相比，有如下优点：（1）电压高、电流容量大，阻断电压已达3000V，峰值电流达1000A，最大可关断电流密度为6000kA/m2；（3）极高的dv/dt和di/dt耐量，dv/dt已达20kV/s，di/dt为2kA/s；（4）开关速度快，开关损耗小，开通时间约200ns，1000V器件可在2s内关断。IGCT是在晶闸管技术的基础上结合IGBT和GTO等技术开发的新型器件，适用于高压大容量变频系统中，是一种用于巨型电力电子成套装置中的新型电力半导体器件。
IGCT是将GTO芯片与反并联二极管和门极驱动电路集成在一起，再与其门极驱动器在外围以低电感方式连接，结合了晶体管的稳定关断能力和晶闸管低通态损耗的优点。在导通阶段发挥晶闸管的性能，关断阶段呈现晶体管的特性。IGCT芯片在不串不并的情况下，二电平逆变器功率0.5~3MW，三电平逆变器1~6MW；若反向二极管分离，不与IGCT集成在一起，二电平逆变器功率可扩至4/5MW，三电平扩至9MW。IEGT是耐压达4kV以上的IGBT系列电力电子器件，通过采取增强注入的结构实现了低通态电压，使大容量电力电子器件取得了飞跃性的发展。IEGT具有作为MOS系列电力电子器件的潜在发展前景，具有低损耗、高速动作、高耐压、有源栅驱动智能化等特点，以及采用沟槽结构和多芯片并联而自均流的特性，使其在进一步扩大电流容量方面颇具潜力。IPEM是将电力电子装置的诸多器件集成在一起的模块。IPEM实现了电力电子技术的智能化和模块化，大大降低了电路接线电感、系统噪声和寄生振荡，提高了系统效率及可靠性。

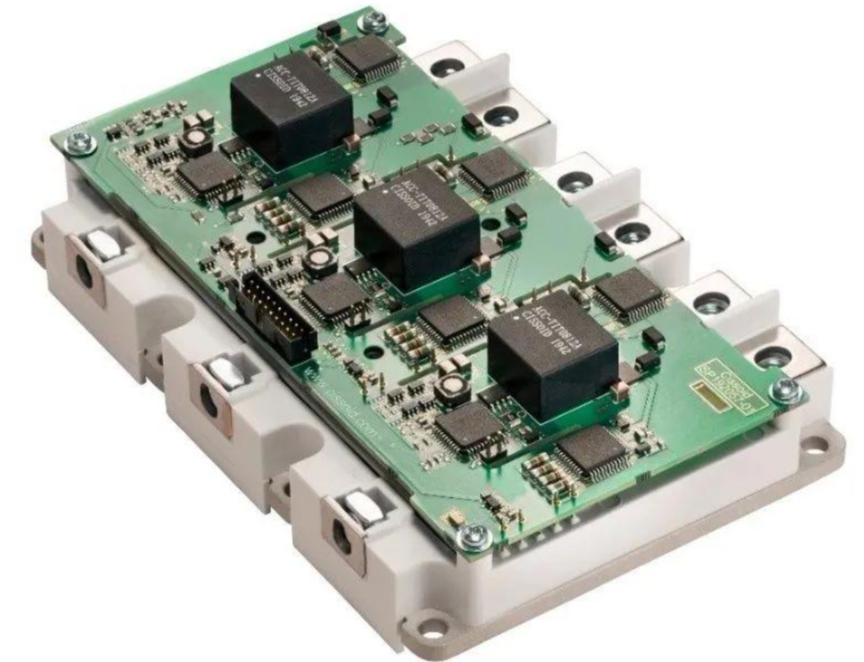

电力电子积木PEBB（Power Electric Building Block）是在IPEM的基础上发展起来的可处理电能集成的器件或模块。虽然它看起来很像功率半导体模块，但PEBB除了包括功率半导体器件外，还包括门极驱动电路、电平转换、传感器、保护电路、电源和无源器件。多个PEBB模块一起工作可以完成电压转换、能量的储存和转换、阴抗匹配等系统级功能，PEBB最重要的特点就是其通用性。晶闸管（SCR）自问世以来，其功率容量提高了近3000倍。现在许多国家已能稳定生产8kV／4kA的晶闸管。日本现在已投产8kV／4kA和6kV／6kA的光触发晶闸管（LTT），美国和欧洲主要生产电触发晶闸管。预计在今后若干年内，晶闸管仍将在高电压、大电流应用场合得到继续发展。该器件特别适用于传送极强的峰值功率（数MW）、极短的持续时间（数ns）的放电闭合开关应用场合，如：激光器、高强度照明、放电点火、电磁发射器和雷达调制器等。该器件能在数kV的高压下快速开通，不需要放电电极，具有很长的使用寿命，体积小、价格比较低，可望取代目前尚在应用的高压离子闸流管、引燃管、火花间隙开关或真空开关等。当前已有两种常规GTO的替代品：高功率的IGBT模块、新型GTO派生器件－集成门极换流IGCT晶闸管。当今高功率IGBT模块中的IGBT元胞通常多采用沟槽栅结构IGBT。与平面栅结构相比，沟槽栅结构通常采用1μm加工精度，从而大大提高了元胞密度。与IGBT一样，它也分平面栅和沟槽栅两种结构，前者的产品即将问世，后者尚在研制中。IEGT兼有IGBT和GTO两者的某些优点：低的饱和压降，宽的安全工作区（吸收回路容量仅为GTO的1/10左右），低的栅极驱动功率（比GTO低2个数量级）和较高的工作频率。加之该器件采用了平板压接式电极引出结构，可望有较高的可靠性。MOS门极控制晶闸管充分地利用晶闸管良好的通态特性、优良的开通和关断特性，可望具有优良的自关断动态特性、非常低的通态电压降和耐高压，成为将来在电力装置和电力系统中有发展前途的高压大功率器件。与硅快恢复二极管相比，这种新型二极管的显著特点是：反向漏电流随温度变化小、开关损耗低、反向恢复特性好。在用新型半导体材料制成的功率器件中，最有希望的是碳化硅（SiC）功率器件。它的性能指标比砷化镓器件还要高一个数量级，碳化硅与其他半导体材料相比，具有下列优异的物理特点：高的禁带宽度，高的饱和电子漂移速度，高的击穿强度，低的介电常数和高的热导率。而且，SiC器件的开关时间可达10nS量级，并具有十分优越的FBSOA。
功率半导体器件清洗：
针对各类半导体不同的封装工艺如功率器件QFN，为保证产品的可靠性，合明科技研发多款自主知识产权专利清洗剂，针对不同工艺及应用的半导体封装需要的精密清洗要求，合明科技在水基清洗方面开发了较为完整的水基系列产品，精细化对应涵盖从半导体封装到PCBA组件终端，包括有水基清洗剂和半水基清洗剂，碱性水基清洗剂和中性水基清洗剂等。具体表现在，在同等的清洗力的情况下，合明科技的兼容性较佳，兼容的材料更为广泛;在同等的兼容性下，合明科技的功率器件QFN清洗剂清洗的锡膏种类更多(测试过的锡膏品种有ALPHA、SMIC、INDIUM、SUPER-FLEX、URA、TONGFANG、JISSYU、HANDA、OFT、WTO等品牌;测试过的焊料合金包括SAC305、SAC307、6337、925等不同成分)，清洗速度更快，离子残留低、干净度更好。合明科技专注电子制程精密清洗20多年经验，在水基清洗剂方面颇有心得，包括油墨水基清洗剂，环保清洗剂，半导体芯片封装水基清洗剂等数十款产品，多年来受到无数客户的青睐。我们有强大的售前技术指导和最贴心的服务，水基清洗，选择合科技，决不会让您失望！合明科技运用自身原创的产品技术，满足芯片封装工艺制程清洗的高难度技术要求，打破国外厂商在行业中的垄断地位，为芯片封装材料全面国产自主提供强有力的支持。以上便是功率器件的材料的演进与功率器件电子芯片清洗介绍介绍，希望可以帮到您！
