PCBA三防漆涂覆工艺的常见问题及解决方法

合明科技 👁 2881 Tags:溶剂型三防胶三防漆水基清洗剂PCBA三防漆涂覆

一、三防胶常见工艺问题分析之气泡


1、直径大于300微米的大气泡


 2、直径小于300微米的小气泡



3、大小气泡同时出现



如何解决气泡?


     首先需要了解:涂覆线的所有工艺;三防漆的类型;三防胶的黏度和厚度;使用的涂覆设备;固化设备;板子的设计。

典型的溶剂型涂覆线:

选择性涂覆设备(1m2)+流平挥发传送带(1m2)+4m 红外固化炉(如果是UV胶,UV炉1m)溶剂的挥发/红外固化

溶剂随着温度的升高挥发速度加快。

以下情况能产生气泡:太多的溶剂留在漆膜中;炉温太高---表层快速结皮;三防胶黏度过高,气泡无法迅速释放;三防胶厚度过厚,气泡无法迅速释放;流平挥发区域排风过大;流平挥发区域排风过小。

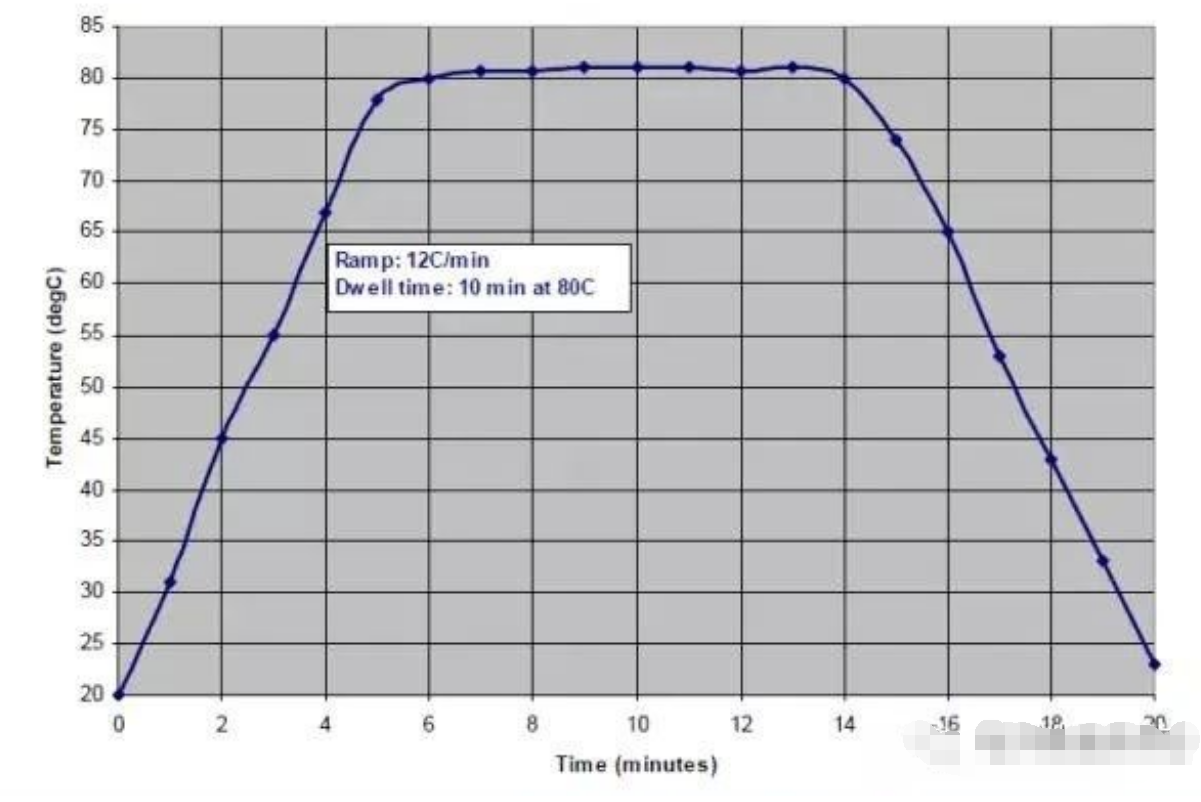

因此建立正确的炉温曲线非常重要。以下是一个典型的溶剂型三防胶的固化炉温曲线:




怎么办?


板子1过正常流程;板子2室温下自干。
表干后比较两块板子,如果气泡出现在:
只有板子1,应该是固化时产生;
板子1和2,应该是涂覆时产生;
只有板子2,从未发现过此种情况。
另外,气泡的位置同样很重要(与板子设计有关)。
解决:

大气泡=溶剂沸腾

优化炉温曲线,降低炉温曲线爬坡坡度;增加固化前流平溶剂挥发量;涂覆时减小胶量,如减少重叠涂覆区域。

小气泡=压缩空气式漆罐涂覆方式

降低漆罐的气压;降低固化炉温;增加固化前流平溶剂挥发量;更换稀释剂类型。

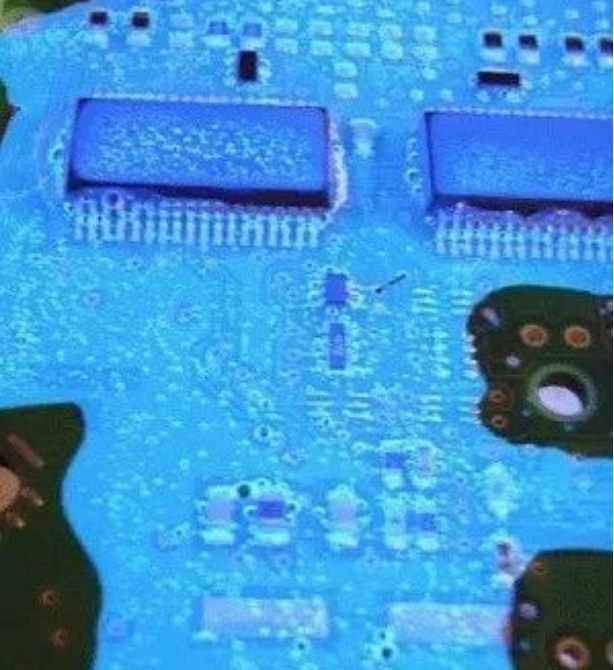

三防胶的气泡



二、三防胶常见工艺问题分析之裂纹‘

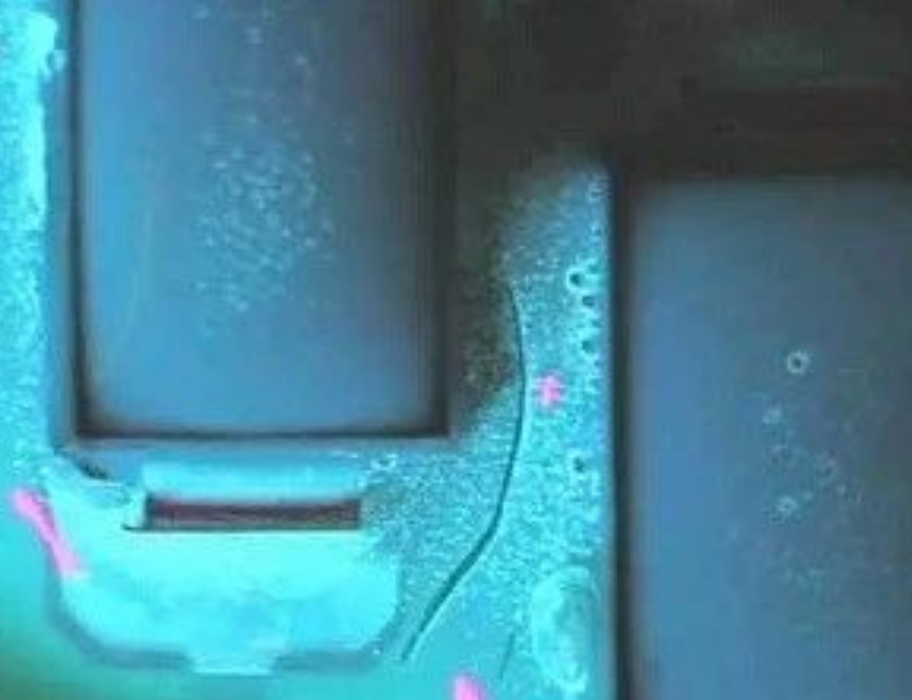

因为膜厚过厚引起的裂纹

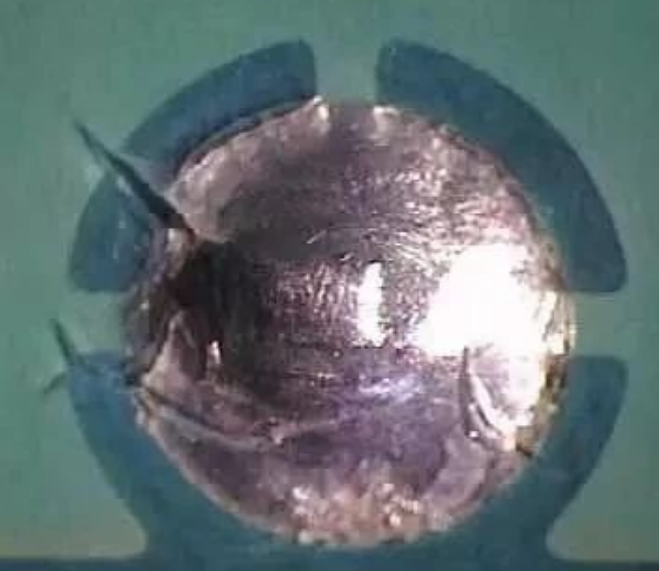

因为助焊剂残留造成的裂纹



如何解决裂纹?


优化炉温曲线,炉温不能过高;确认涂层已经完全固化,以达到最佳的性能;减小膜厚;清洗板子,尤其是焊点周围。


三、三防胶常见工艺问题分析之起皮


元器件上的分层




阻焊层上的分层



阻焊层与三防胶涂层的兼容性


阻焊剂的成分里含有添加剂,用来改善表面质量(如美化修饰、增加耐磨性、增加润湿性等等)这些添加剂可能会对三防胶涂层产生兼容性影响。

阻焊层修饰




明亮的修饰=阻焊层没有被正确处理=表面质量不一致

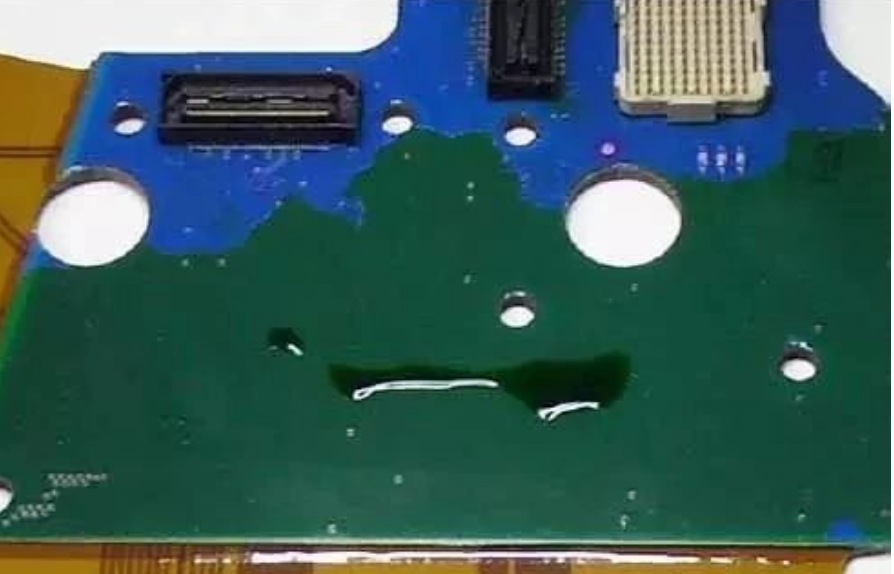

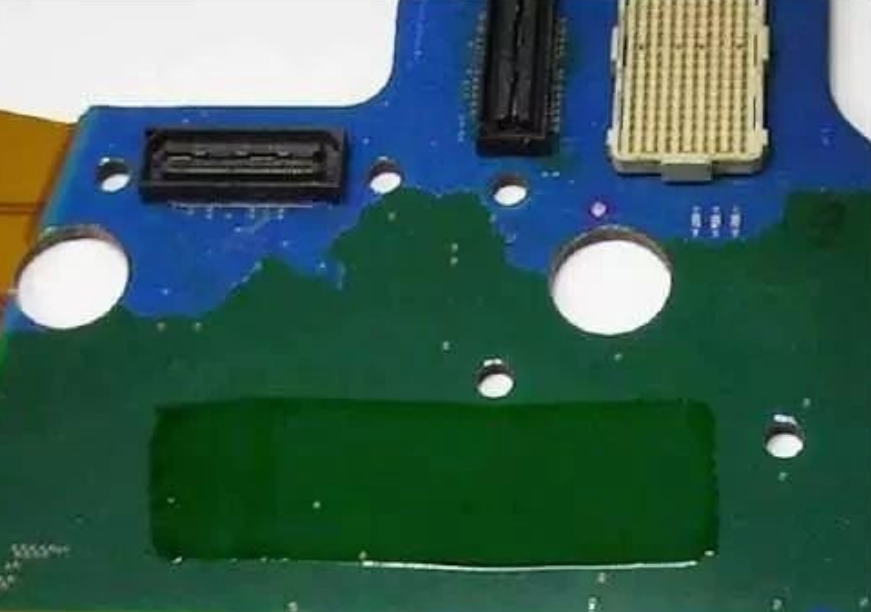

表面能量:达因笔

使用方法:

把达因笔装满墨水,测试范围32-44达因/cm

建议最小能量:38达因/cm,以获得较好的润湿效果和附着力



42达因/cm:失败



38达因/cm:成功

因保护造成的分层



移除保护时造成分层,漆层附着力较差。
      建议涂层达到指触干燥时(涂层仍柔软)去除保护。

如何消除分层

减小膜厚;减小炉温升温速度。

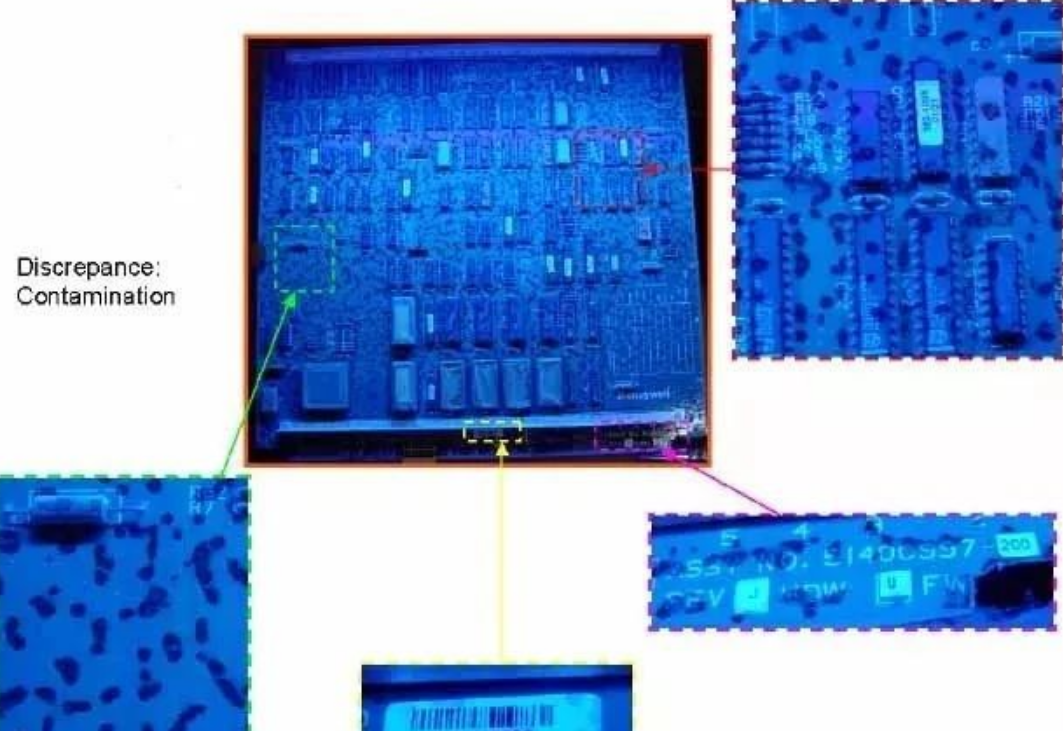

四、三防胶常见工艺问题分析之污染

污染有两种:离子型和非离子型

脱模剂污染:

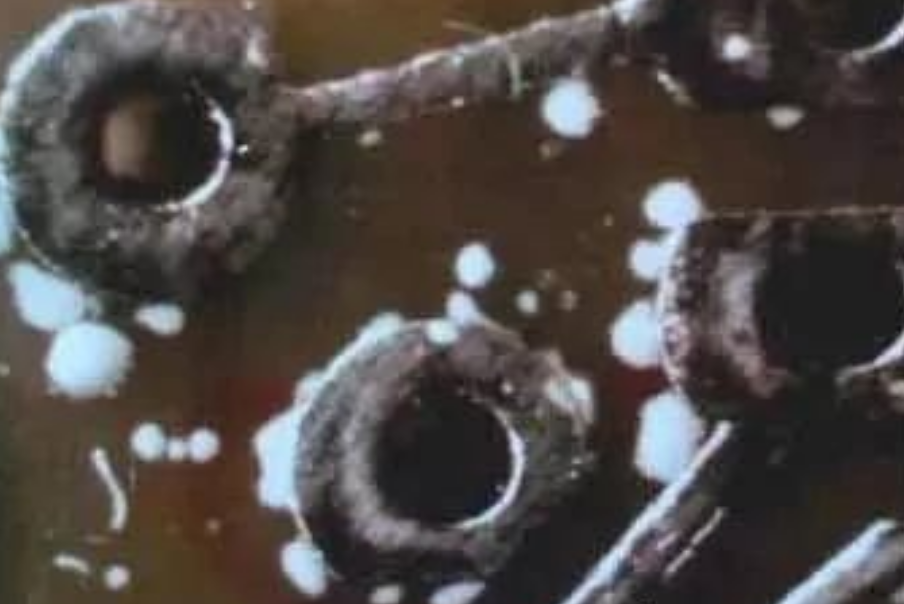

助焊剂残留:


指印:

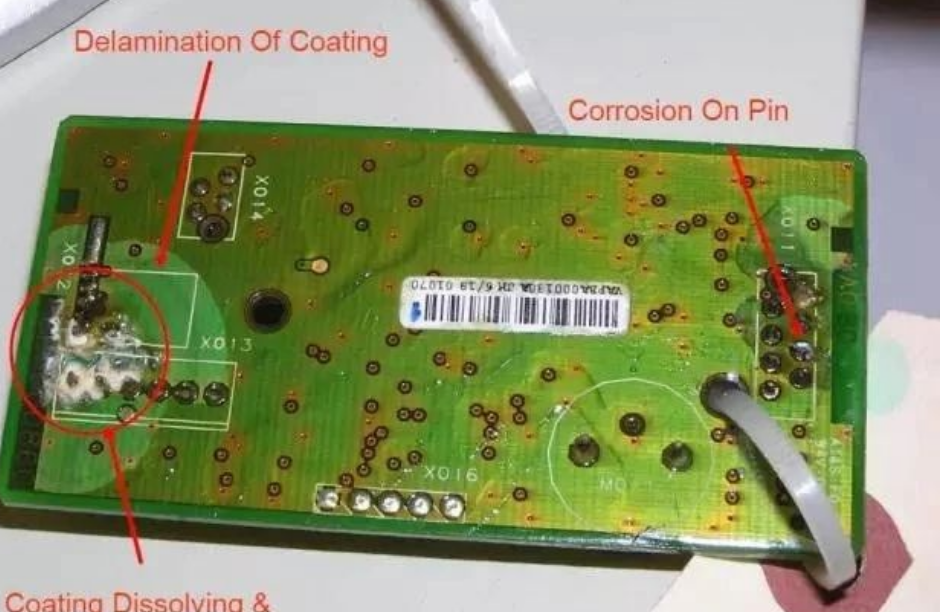

因污染造成的缺陷:涂层剥离、涂层溶解或开裂、焊点腐蚀

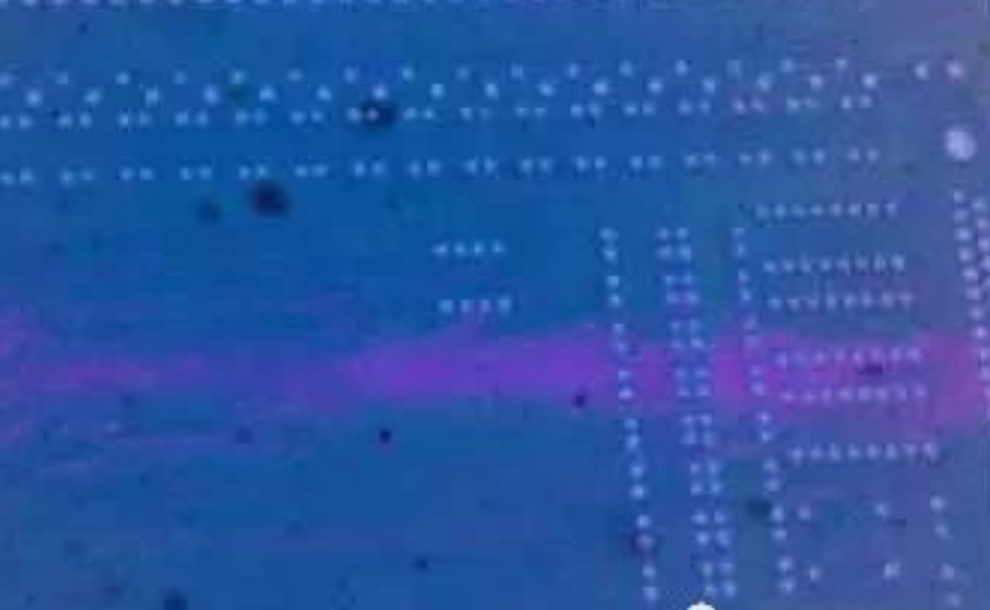

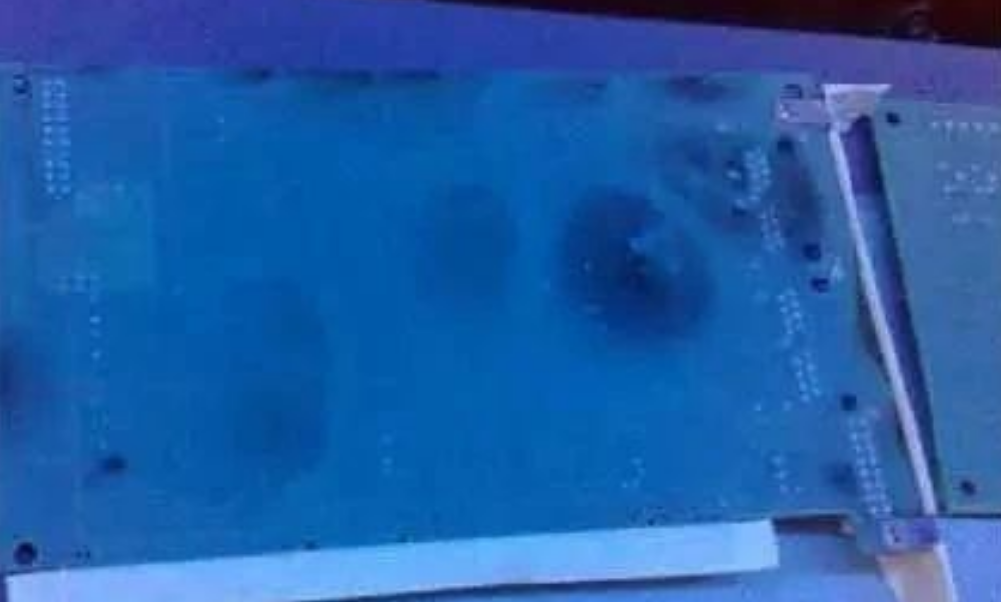

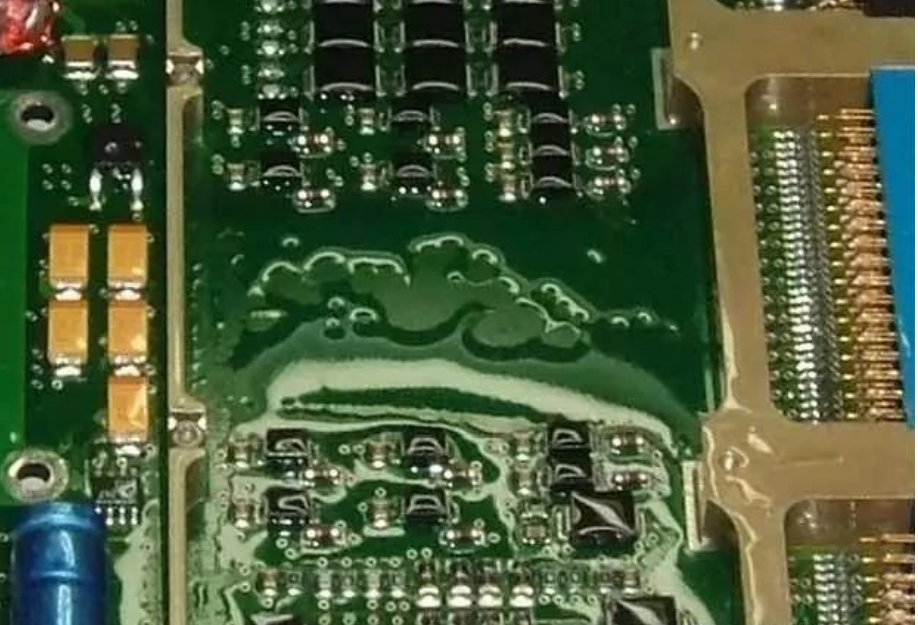

慢性反润湿



原因:大面积污染;阻焊层的表面活性剂含硅;粘合剂含硅;清洗槽污染;HASL(热风整平)造成的污染。

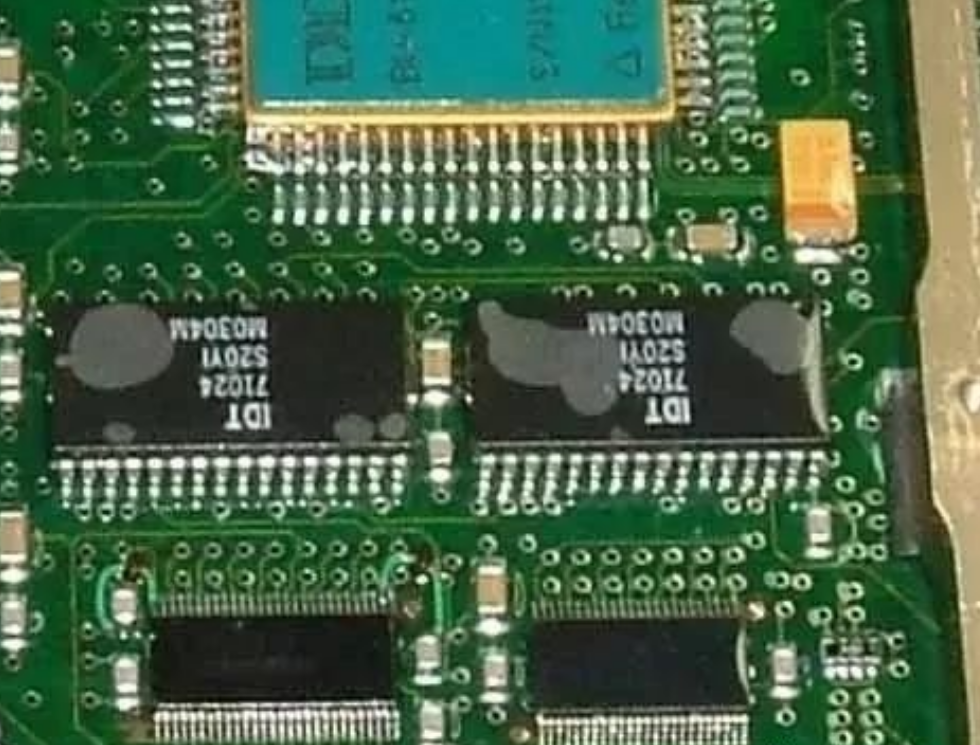

局部反润湿1


解决:接触板子时戴手套;清洗板子;溶剂型三防胶比水溶性或100%固含量的三防胶更不容易产生反润湿。

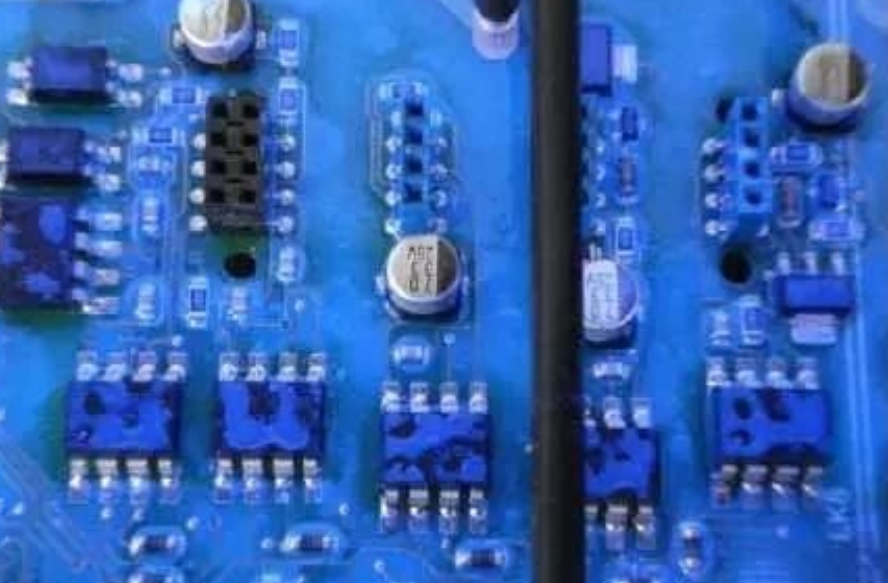

局部反润湿2


原因:漆膜太薄;稀释剂过多;PCB表面能量过低。

解决:清洗板子;使用黏度更高的三防胶。

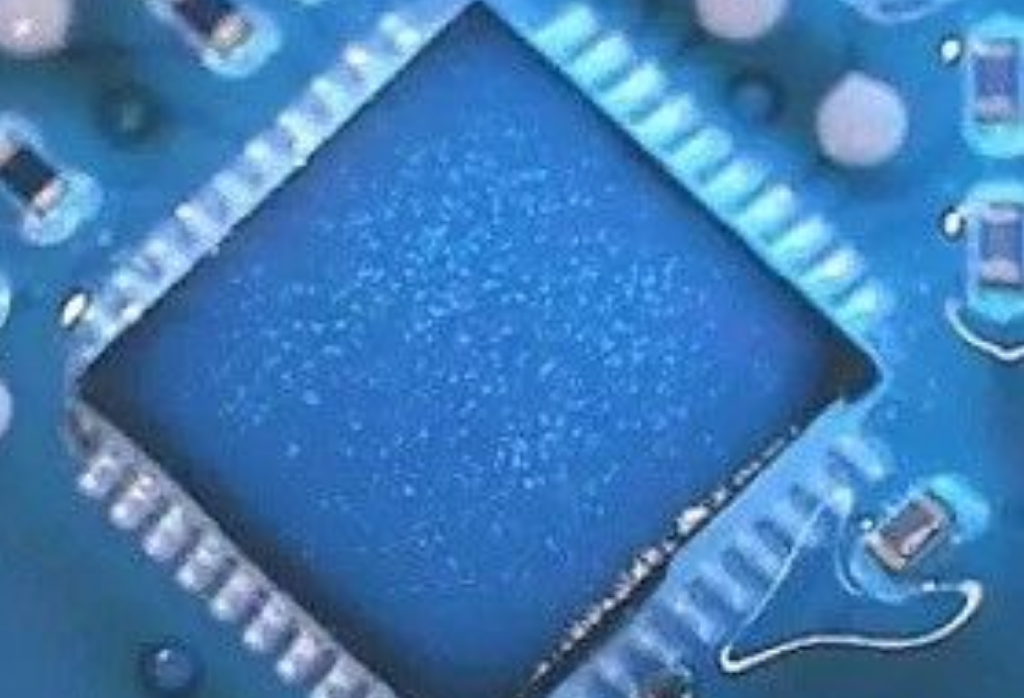

针孔


原因:有灰尘或其他脏污在板子表面;一般手喷会产生此问题。

解决:清洗板子;水性三防胶更容易产生针孔;使用溶剂型三防胶。
污染从何而来?


板子的制作过程;元器件;装配设备;焊接工艺;操作员的操作;不正确的清洗。
怎么办?

清洗板子;对于非清洗的板子,建议使用溶剂型的三防胶;对于被污染的板子,水性漆和100%固含量的三防胶会比溶剂型更容易产生缺陷,因为水性漆的表面张力>溶剂型表面张力。

三防漆水基清洗剂介绍


水基清洗剂 C108 是适用于清洗三防漆和结构胶类的一款环保型水基清洗剂。本品结合超声波浸泡清洗工艺,能有效清除治具上残留的三防漆,使其轻松脱落以达到使用要求。水基清洗剂 C108 相对于传统的溶剂剂型清洗剂,本品具有气味小、环保、使用安全不易燃,低 VOC 等优点。C108 是适用于三防漆治具清洗和结构胶清洗的一款环保型水基清洗剂,适用于超声波、浸泡等清洗工艺。

合明科技运用自身原创的产品技术,满足芯片封装工艺制程清洗的高难度技术要求,打破国外厂商在行业中的垄断地位,为芯片封装材料全面国产自主提供强有力的支持。

推荐使用合明科技水基清洗剂产品。
