IGBT:决定电动车核心性能,乘新能源汽车之风扬帆起航

合明科技 👁 2176 Tags:IGBT组件车规级IGBT芯片封装清洗车规级IGBT

汽车电动化、网联化、智能化发展趋势中带动汽车半导体需求大幅度增长,IGBT应用于新能源的电压转换,例如:汽车动力系统、光伏逆变器等,IGBT功率模块均是逆变器的核心功率器件,在电动车动力系统半导体价值量中占比52%。IGBT透过控制开关控制改变电压具备耐压的特性被各类下游市场广泛使用,此外由于IGBT工艺与设计难度高,海外企业凭借多年的积累占据较大的市场份额;国内厂商近年来通过积极投入研发成功在国内新能源汽车用IGBT模块市场中占取到了一定份额,但仍有很大的替代空间。


IGBT不仅是国产功率半导体企业的布局重心,也是车厂与半导体大厂强强联手的破局点。

IGBT被应用于汽车的多个零部件中,是核心器件之一。IGBT是决定电动车性能的核心器件之一,主要应用于电池管理系统、电动控制系统、空调控制系统、充电系统等,主要功能在于在逆变器中将高压电池的直流电转换为驱动三相电机的交流电;在车载充电机(OBC)中将交流电转换为直流并为高压电池充电;用于DC/DC转换器、温度PTC、水泵、油泵、空调压缩机等系统中。image.png

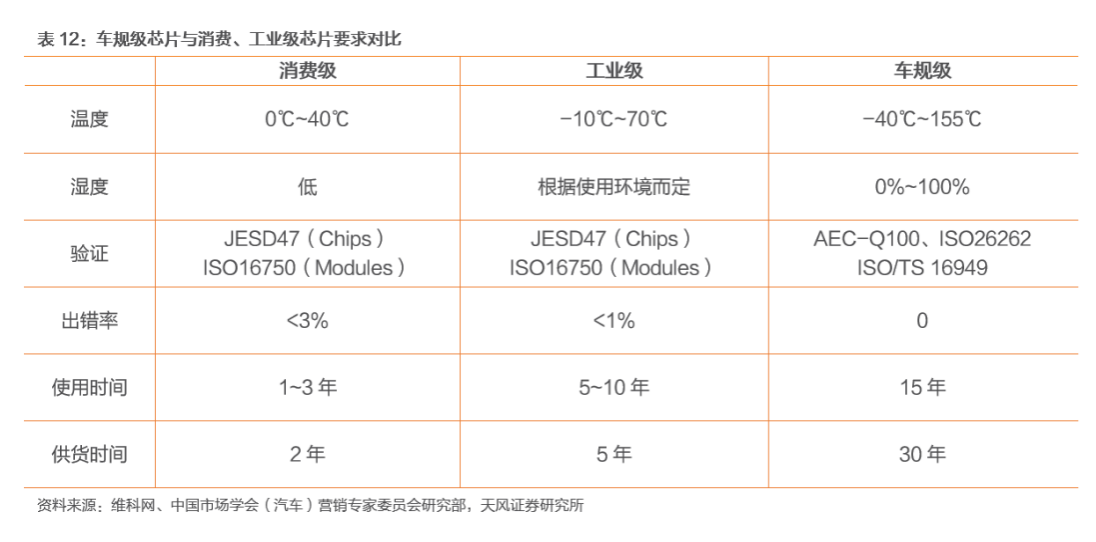

车规级IGBT对产品性能要求要高于工控与消费类IGBT。作为汽车电气化变革的关键制程,IGBT产品在智能汽车中具有不可替代的作用。由于汽车电子本身使用环境较为复杂,一旦失效可能引发严重后果,所以市场对于车规级IGBT产品的要求要高于工控类与消费类IGBT产品。相比工控与消费类IGBT,车规级IGBT对于温度的覆盖要求更高、对出错率的容忍度更低、且要求使用时间也更长。image.png

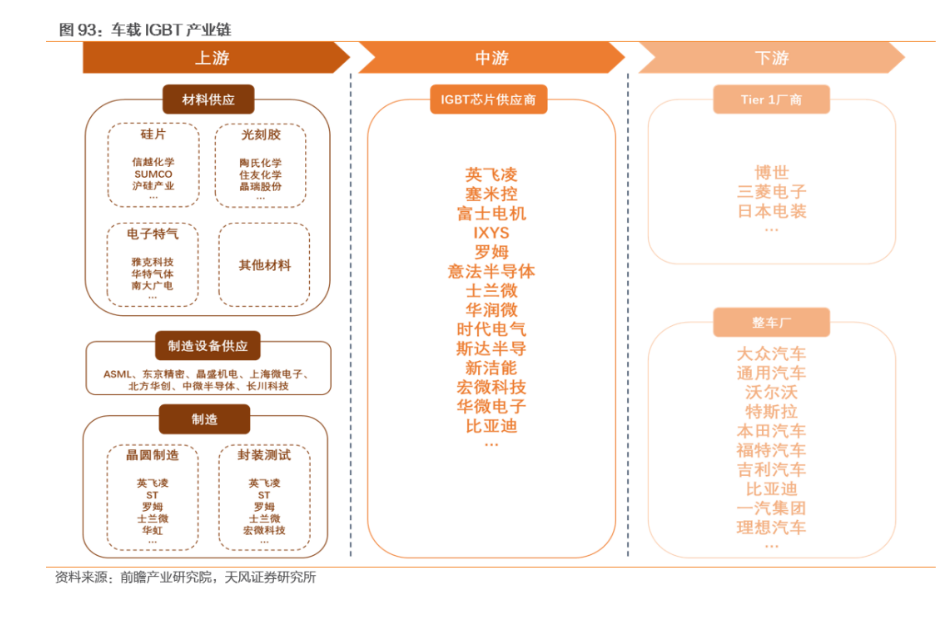

车规级IGBT在汽车产业链处于中游位置,车规认证是其壁垒之一。IGBT厂商在汽车产业链中处于中游位置,其上游包括材料供应商、设备供应商以及代工厂,例如日本信越、晶瑞股份、晶盛机电、日立科技、高塔、华虹等;其下游包括Tier 1厂商以及整车厂。在车载IGBT产业链中,认证壁垒是IGBT厂商进入车载市场的壁垒之一。


IGBT厂商进入车载市场需要获得AEC-Q100等车规级认证,认证时长约为12~18个月,且在通过认证门槛后,IGBT厂商还需与汽车厂商或Tier 1供应商进行市场约2~3年的车型导入测试验证。在测试验证完成后,汽车厂商也往往不会立即切换,而是要求供应商以二供或者三供的身份供货,再逐步提高装机量。

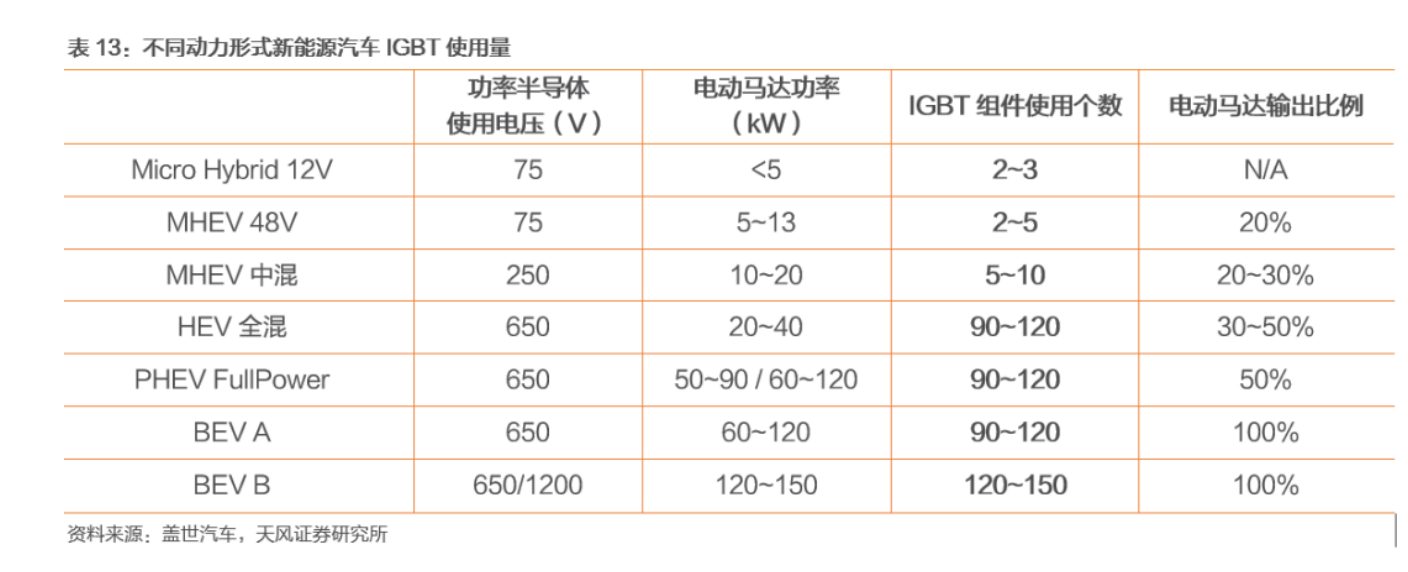

IGBT组件数量随新能源汽车的动力性能提升而增加。IGBT约占电机驱动系统成本的一半,而电机驱动系统约占整车成本的15~20%,即是说,IGBT约占整车成本的7~10%。随着新能源汽车的动力性能增强,IGBT组件使用个数也在提升,例如MHEV 48V所需IGBT组件数量约为2~5个,但BEV A所需IGBT组件数量则为90~120个。随着新能源汽车的动力性能增强,IGBT组件数量也在提升,带动整体IGBT价值量提升。



根据不同车型,IGBT价值量也有所不同,A级车IGBT价值最高达到3900人民币。根据不同车型,汽车通常可分为物流车、大巴车、A00级、A级以上四个大类。不同类型的汽车所需要的IGBT价值量也有所不同。

物流车通常使用1200V 450A模块,单车价值量为1000元;8米大巴IGBT单车价值量为3000元、10米大巴IGBT价值量为3600元;A00级汽车单车IGBT价值量约为600~900元;15万左右的A级车以上汽车单车IGBT价值量约为1000~2000元、20~30万左右的A级车以上汽车单车IGBT价值量约为2000~2600元;属高级车型的A级车以上汽车单车IGBT价值量则约3000~3900元。

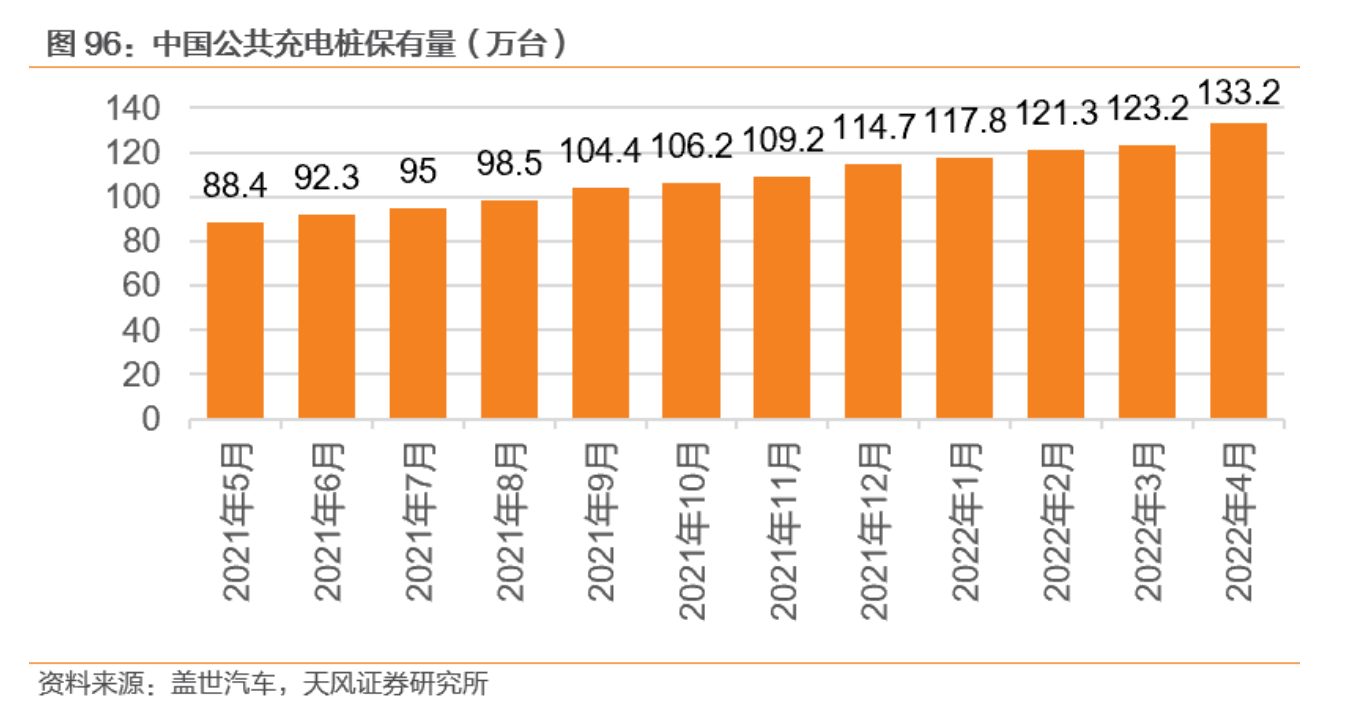

充电桩数量逐步提升,带动IGBT需求增长。随着新能源汽车的普及,充电桩市场也在不断扩大。2021年5月至2022年4月,我国公共充电桩保有量从88.4万台增长至133.2万台。根据中国充电联盟的数据,2022年,我国充电桩市场中,直流电桩约为57.7万台;交流桩约为75.5万台,虽然充电桩市场对于IGBT来说仍然较小,但由于充电桩的部署对于扩大新能源汽车来说至关重要,所以未来充电桩用IGBT市场有望快速增长。


车规级IGBT芯片封装清洗:

合明科技研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要,一旦选定,就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种,可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气,通电后发生电化学迁移,形成树枝状结构体,造成低电阻通路,破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层,在PCB板表层下生长枝晶。除了离子型和非离子型污染物,还有粒状污染物,例如焊料球、焊料槽内的浮点、灰尘、尘埃等,这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物,到底哪些才是最备受关注的呢?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分,焊后必然存在热改性生成物,这些物质在所有污染物中的占据主导,从产品失效情况来而言,焊后残余物是影响产品质量最主要的影响因素,离子型残留物易引起电迁移使绝缘电阻下降,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大,严重者导致开路失效,因此焊后必须进行严格的清洗,才能保障电路板的质量。

合明科技运用自身原创的产品技术,满足芯片封装工艺制程清洗的高难度技术要求,打破国外厂商在行业中的垄断地位,为芯片封装材料全面国产自主提供强有力的支持。

推荐使用合明科技水基清洗剂产品。
