我们说AI芯片，一般是泛指所有用来加速AI应用，特别是基于神经网络的深度学习应用的硬件，它可以是一颗独立的芯片，也可以是芯片中的模块，其基本技术都是相关的。

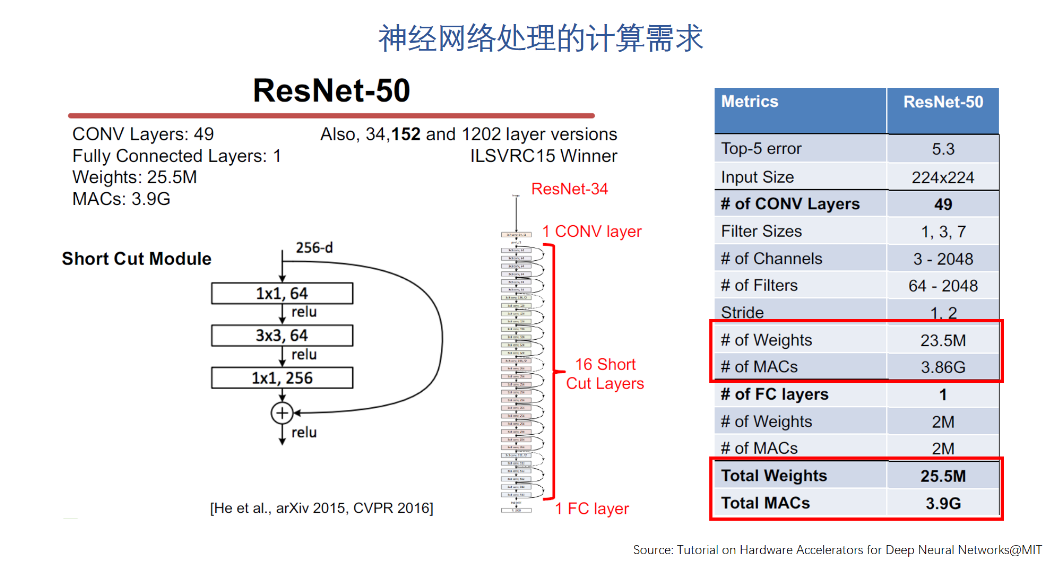

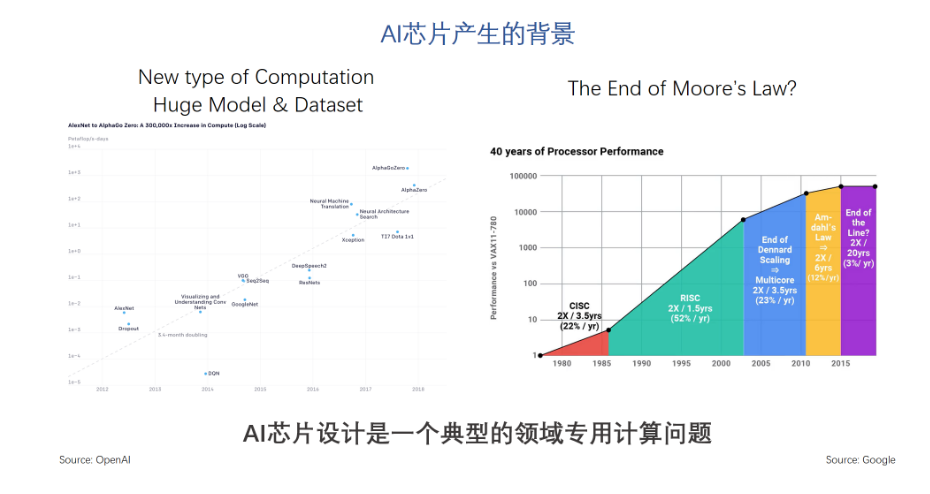

综合来说，AI计算的需求爆炸性增长，而通用处理的处理能力很难提升，这中间就出现一个很明显的gap。所以，一个很直接的想法就是，如果通用处理器不能满足AI计算的需求，我们是否可以设计针对AI计算的专用处理器呢？答案当然是肯定的。这也就是领域专用计算的概念。

一般来说，一个领域是不是适合开发专用的处理器有两个条件，第一是这个领域的应用需求足够大，有很强的动力驱动相应的研发投入；第二是这个领域的计算模式限定在一个较小的集合，这样我们才有可能用专用硬件来对这些特定的运算进行加速。AI领域正好满足这两个条件。因此，我们说AI芯片设计是一个典型的领域专用计算问题，也就是domain specific computing。

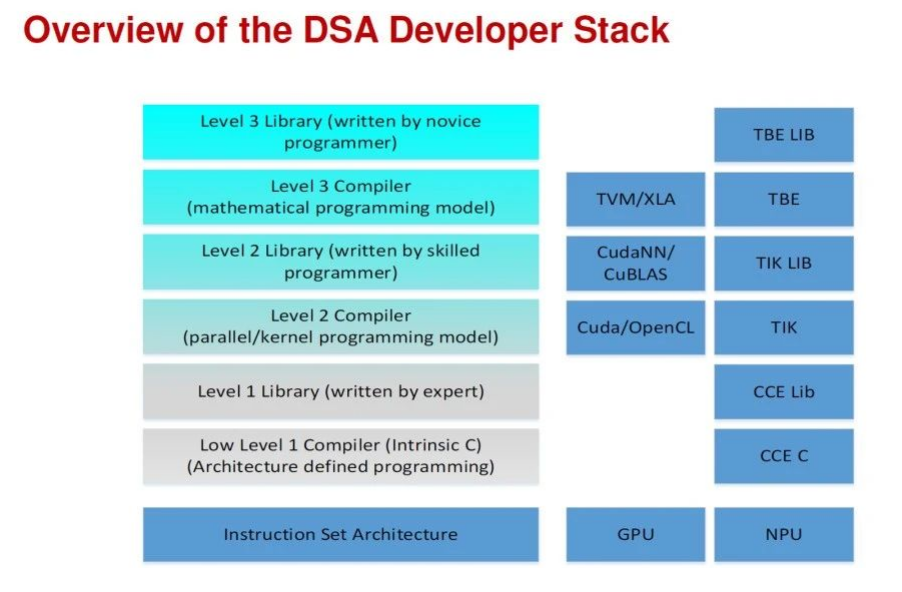

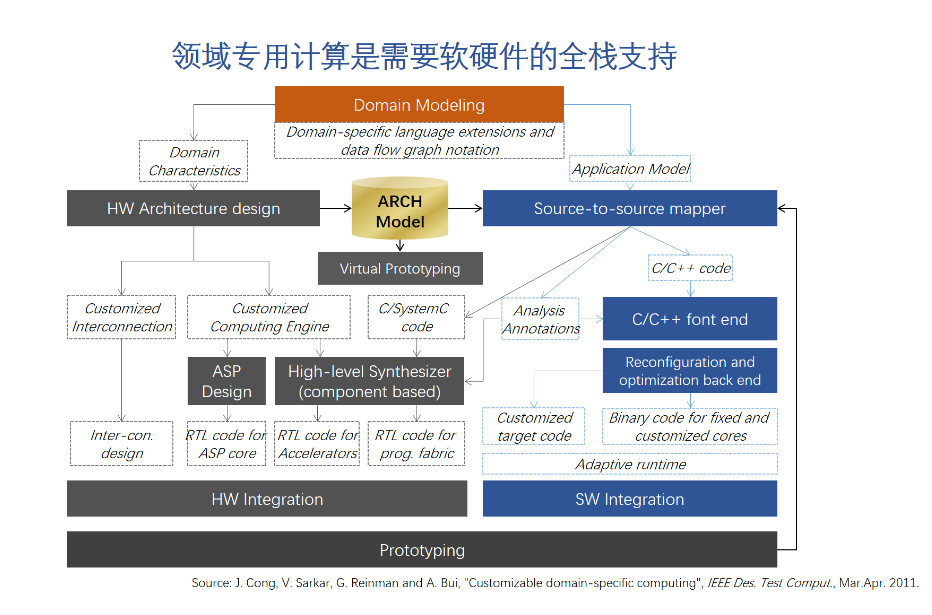

图的右半部分就是软件开发的工作和相应的工具。细节内容我就不展开讲了，感兴趣的朋友可以看看我的公众号上关于专用处理器的文章。这里我只想强调一点，就是我们设计一个专用处理器，往往需要设计新的指令集架构，编程模型，甚至是新的编程语言。这也意味着我们可能没有现成的软件工具可以使用，我们在设计和优化新的硬件的同时，必须打造新的软件工具链。只有提供全栈的软硬件，才能让用户特别是开发者利用好新硬件的能力。这个也是专用处理器设计的一个巨大挑战。

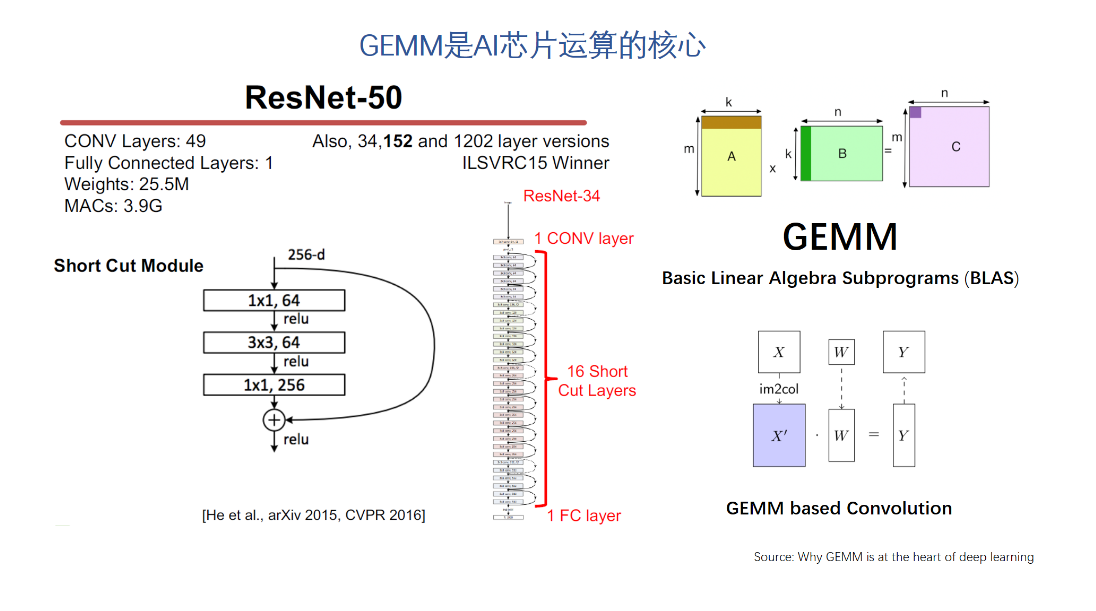

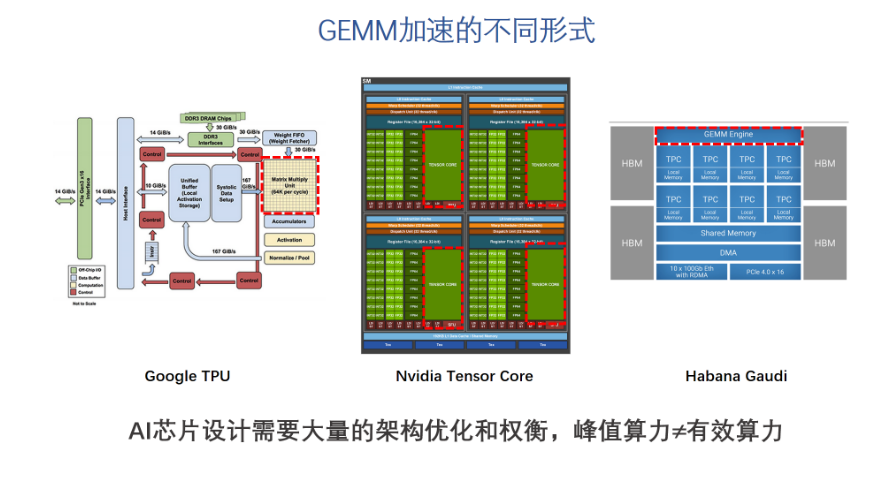

对GEMM的加速效果是受很多因素影响的。首先要有大量的运算单元，这个相对比较容易，但即使有了大量的运算单元，如果数据不能有效的供给到GEMM引擎，则它理论上计算能力再强也发挥不出来。这也是为什么我们经常看到AI芯片宣传的峰值运算能力很强，但跑实际网络的有效算力就差了很多。此外，还有很多需要做架构优化和权衡的问题。比如可编程性。值得一提的是，一直强调自己是从做硬件之前就开始做软件工具的。从实际展示的结果来看，芯片利用率还是比较高的，这个应该是硬件架构比较平衡，软件工具比较完善才可能做到的。

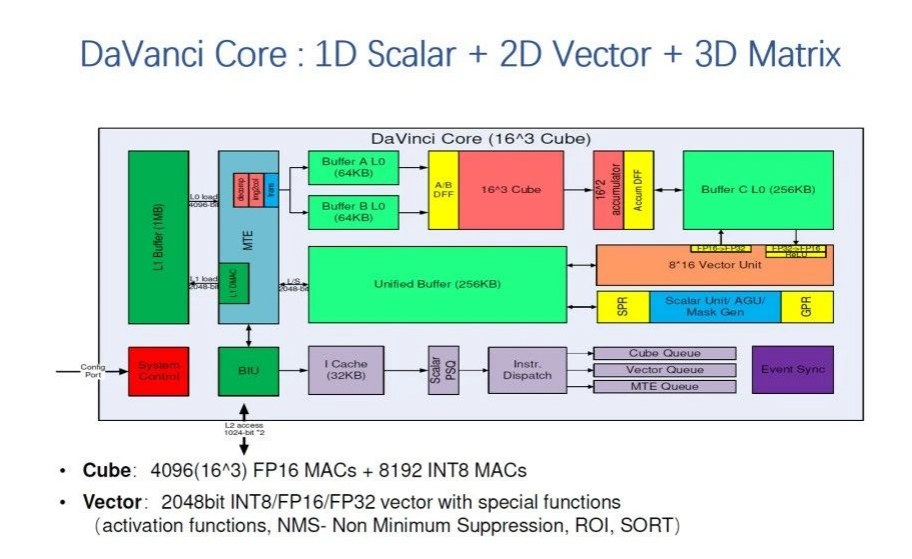

下面我们看一下展示的达芬奇AI处理器架构，它吸取了过去几年AI硬件加速的经验，融合向量，标量和矩阵的的运算。3D Cube：16*16*16三维弹性立方体，可在一个时钟周期内完成4096个FP16 MAC运算。而这个核通过不同的配置，可以作为 几十毫瓦的IP到支持几百瓦的芯片，的不同场景，比如高能效的Ascend 310到算力最强的Ascend 910。

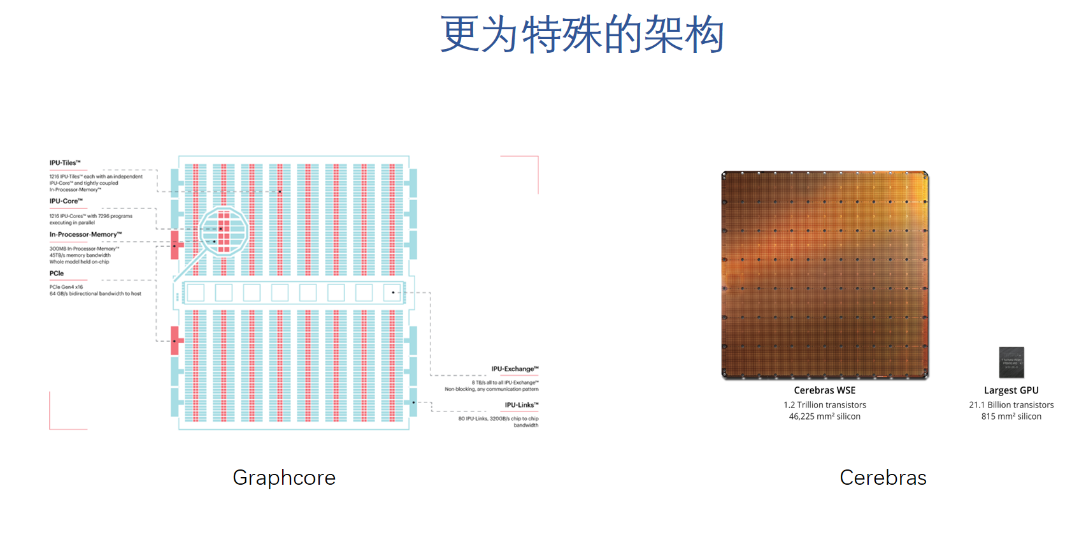

当然，这几年AI芯片的热潮也给我们带来一些很有意思的，比较特殊的架构。比如，Grophcore的IPU是一个大规模并行，同构众核架构。最基本的硬件处理单元是IPU-Core，它是一个SMT多线程处理器，可以同时跑6个线程，更接近多线程CPU。芯片上有一千多个小的这种通用处理器核。同时，芯片没有外部存储，而是实现了300M左右的片上存储，这个也是很少见的。

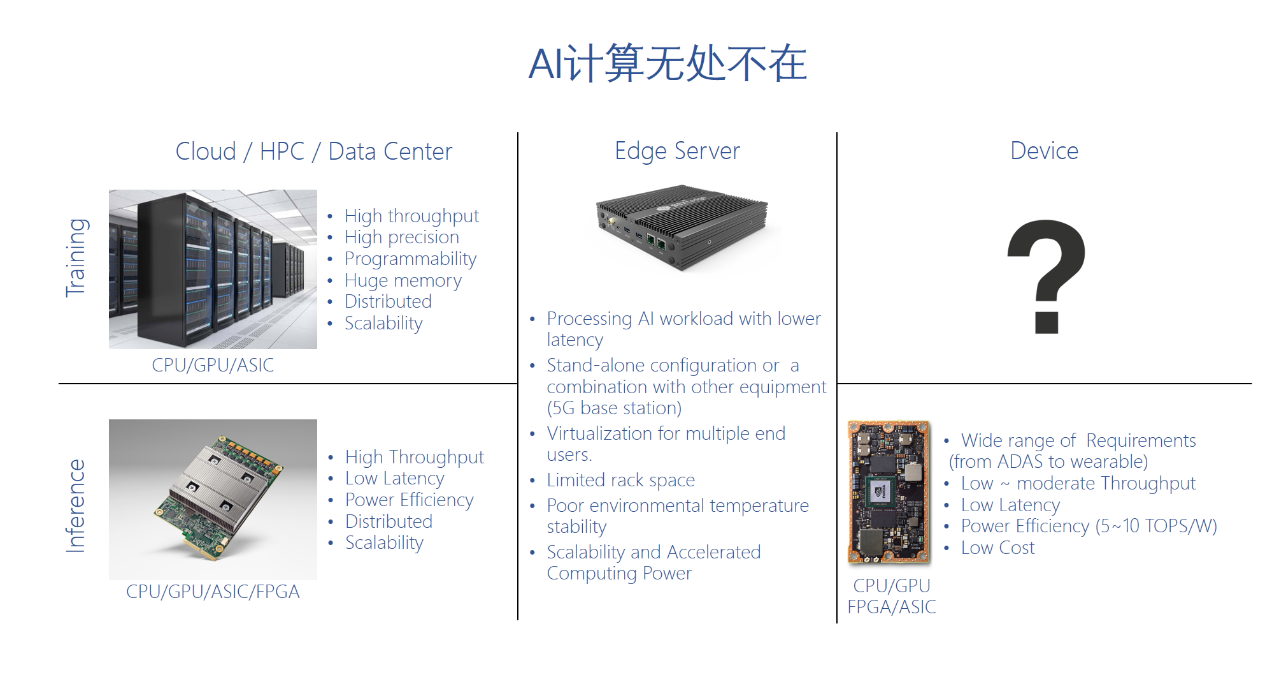

如果总结一下这几年AI计算加速在产业的发展，简单来说就是无芯片不AI。从云到边到端的各种场景都需要AI运算能力，因此也都需要AI加速。但是在不同的场景下，对AI加速的需求又有很大差别。

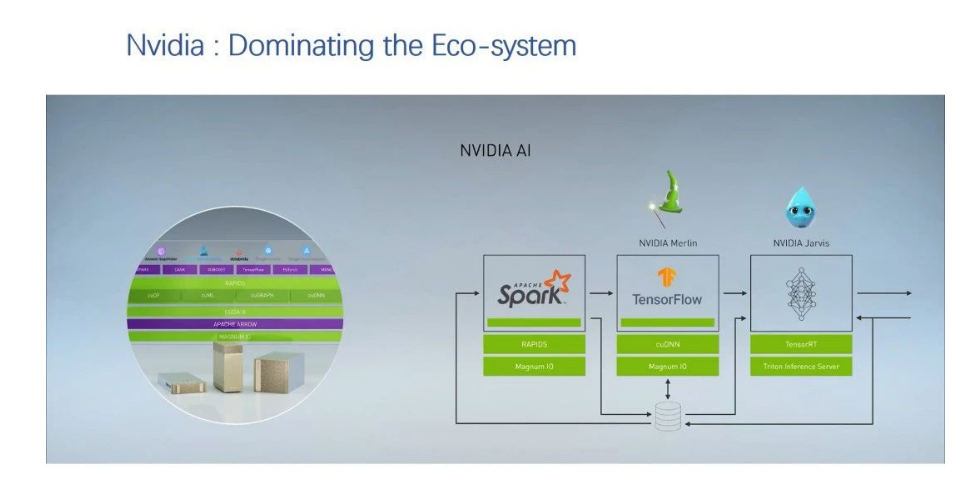

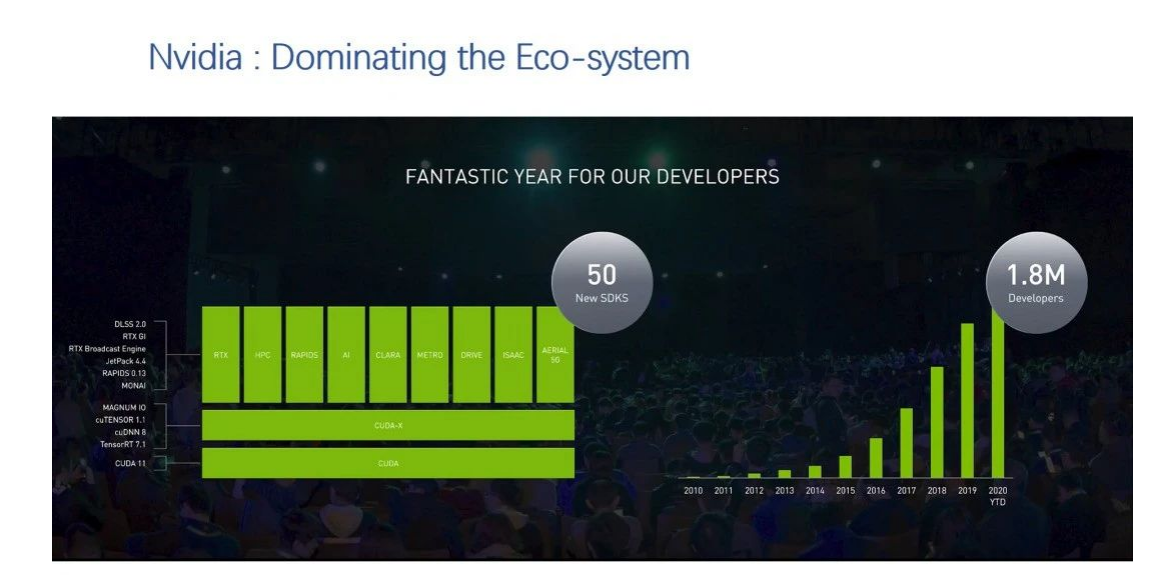

这个例子里面中间一列，我们看到目前业界应用最多的软件栈。硬件基于Nvidia GPU，软件是基于CUDA。正好Nvidia刚刚发布了新的AI软硬件产品，我们不妨展开来看一下。

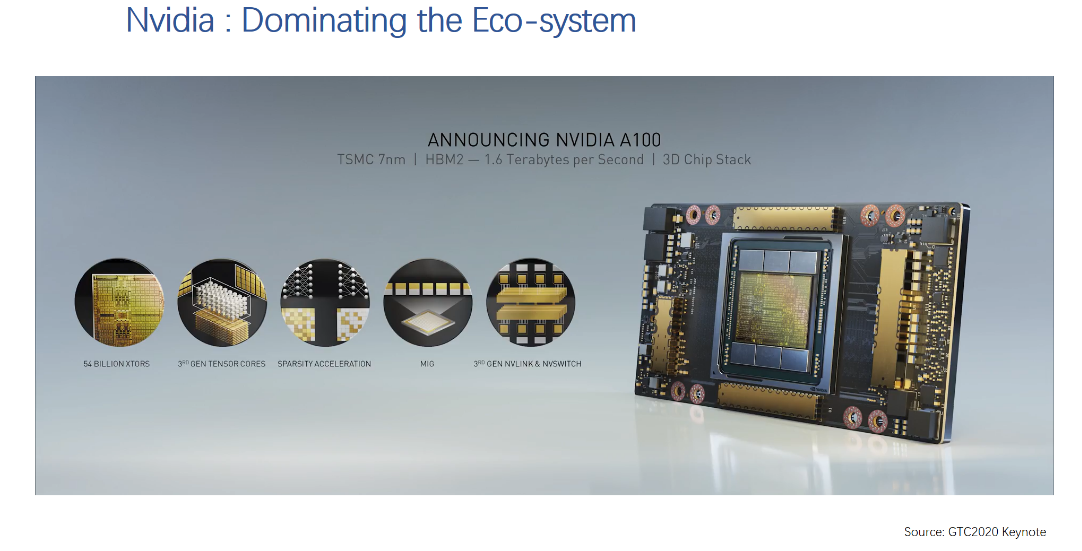

A100是7nm工艺，使用HBM2存储器接口，3D封装，整体性能有大幅提升。具体来说，Tensor Core支持更多的数据类型，特别是AI中常用的数据类型，支持固定结构的2：4稀疏化处理。FP16/BF16的峰值处理能力是312TFLOPS，INT8的峰值处理能力是624TOPS，如果是稀疏处理的情况，则最高性能翻倍。近几年很多AI芯片初创公司都说自己的芯片硬件性能比Nvidia GPU高几倍，不过现在看来，即使单看硬件，A100的指标也是最强的。

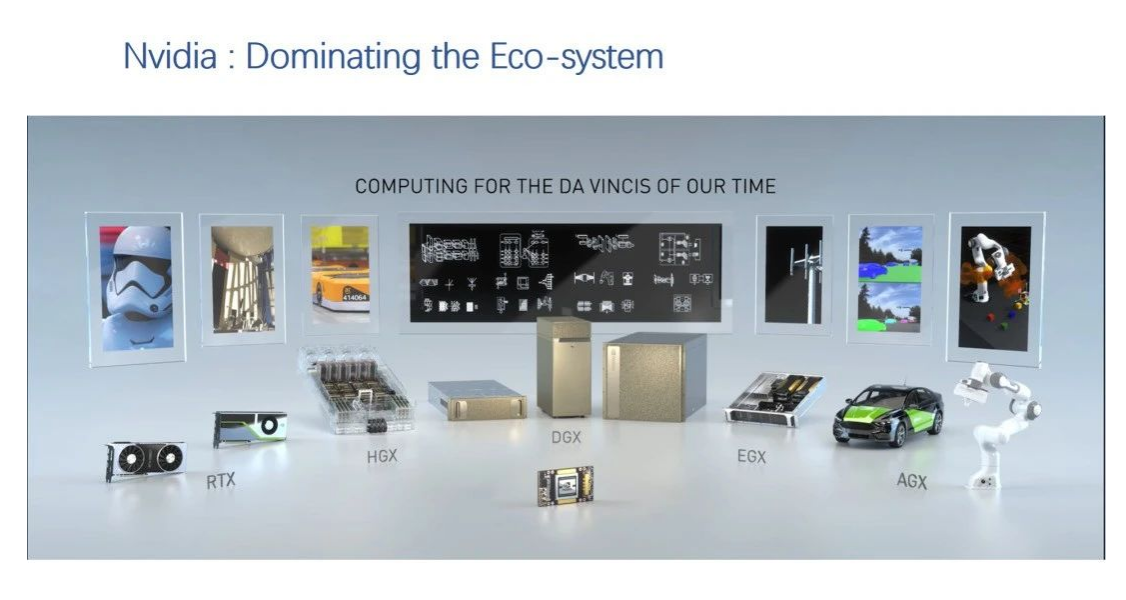

在A100的基础上，整个硬件产品线也做了升级，从显卡到云服务器到边缘服务器到自动驾驶和智能机器平台，非常完整。
