2.5D封装
先进封装是“超越摩尔”(More than Moore)时代的一大技术亮点。当芯片在每个工艺节点上的微缩越来越困难、也越来越昂贵之际,工程师们将多个芯片放入先进的封装中,就不必再费力缩小芯片了。本文将对先进封装技术中最常见的10个术语进行简单介绍。

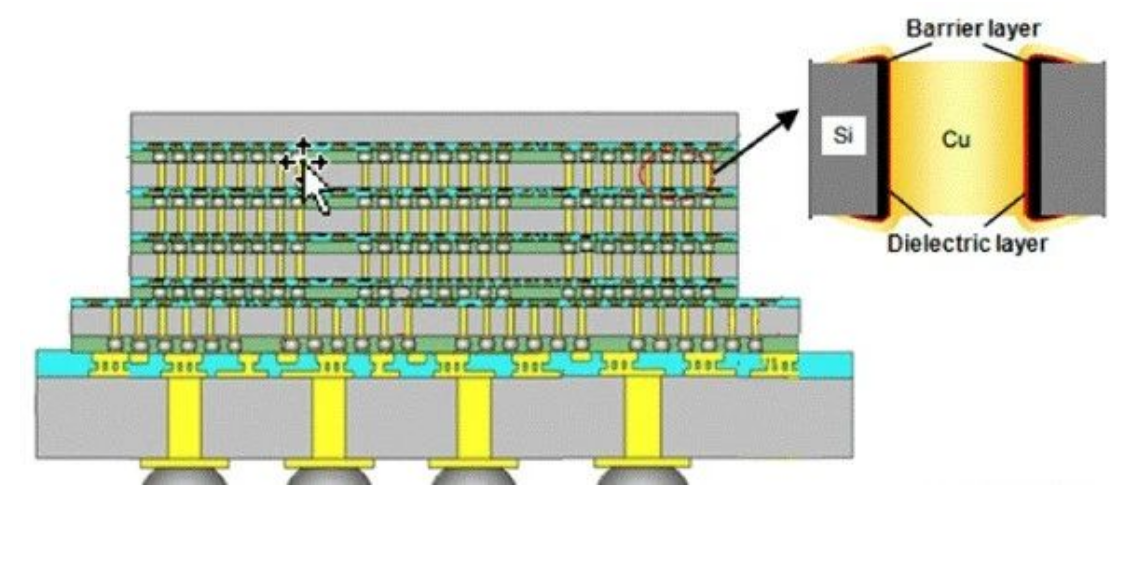

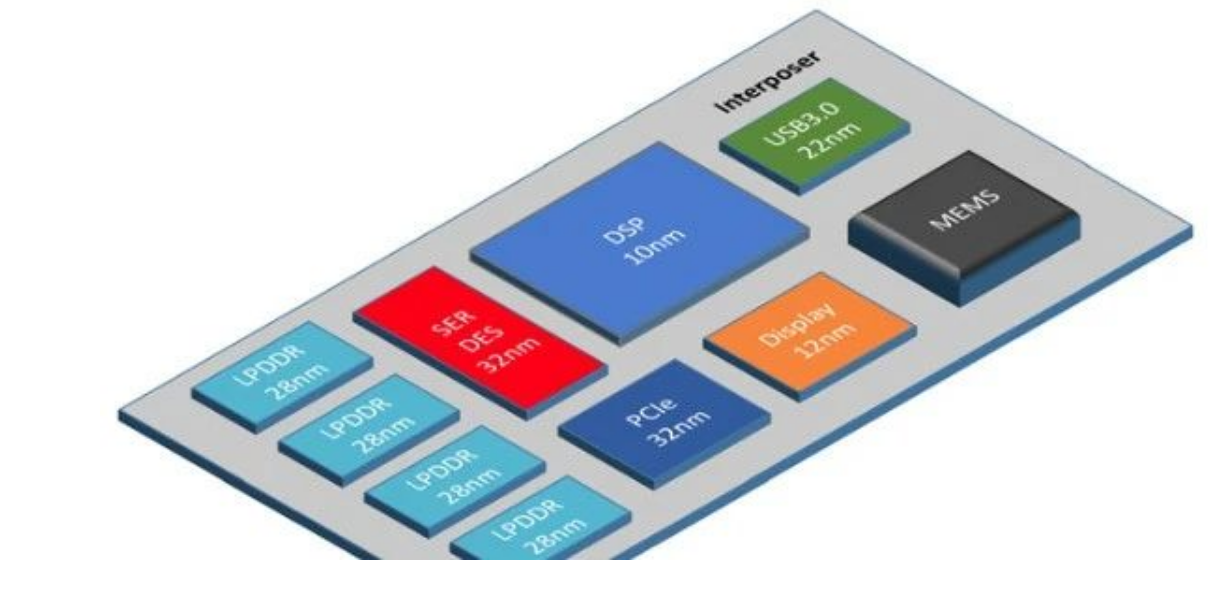

2.5D封装是传统2D IC封装技术的进展,可实现更精细的线路与空间利用。在2.5D封装中,裸晶堆栈或并排放置在具有硅通孔(TSV)的中介层(interposer)顶部。其底座,即中介层,可提供芯片之间的连接性。
与其他封装类型相比,扇出技术提供了具有更多 I/O 的小尺寸封装。
它通常先将经过处理的晶圆切成单颗裸晶,然后将裸晶分散放置在载体结构(carrier structure)上,并填充间隙以形成重构晶圆。FOWLP在封装和应用电路板之间提供了大量连接,而且由于基板比裸晶要大,裸晶的间距实际上更宽松。
先进芯片封装清洗:
合明科技研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。
水基清洗的工艺和设备配置选择对清洗精密器件尤其重要,一旦选定,就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。
污染物有多种,可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气,通电后发生电化学迁移,形成树枝状结构体,造成低电阻通路,破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层,在PCB板表层下生长枝晶。除了离子型和非离子型污染物,还有粒状污染物,例如焊料球、焊料槽内的浮点、灰尘、尘埃等,这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。
这么多污染物,到底哪些才是最备受关注的呢?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分,焊后必然存在热改性生成物,这些物质在所有污染物中的占据主导,从产品失效情况来而言,焊后残余物是影响产品质量最主要的影响因素,离子型残留物易引起电迁移使绝缘电阻下降,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大,严重者导致开路失效,因此焊后必须进行严格的清洗,才能保障电路板的质量。
合明科技运用自身原创的产品技术,满足芯片封装工艺制程清洗的高难度技术要求,打破国外厂商在行业中的垄断地位,为芯片封装材料全面国产自主提供强有力的支持。
推荐使用合明科技水基清洗剂产品。
