二十世纪60年代，IBM发明了芯片倒装焊技术，即可控塌陷芯片连接（C4: Controlled Collapse Chip Connection，1970）技术，以取代当时昂贵、可靠性差并且生产率低下的手工操作的引线键合技术，源于其固体逻辑技术（Solid Logic Technology, SLT）器件的陶瓷封装（1962）。从此催生出晶圆上制作凸点的工艺，即Bumping工艺。而Bumping工艺通常和Flip Chip 工艺紧密联系在一起，为Flip Chip工艺的前道基础工艺。

Bumping工艺，又称凸点工艺，采用的是晶圆级封装，故又称Wafer Bumping工艺（圆片级凸点工艺），

是WLP（晶圆级封装工艺）过程的关键工序。具体是指在晶圆的I/O端口的Pad上形成焊料凸点的过程。

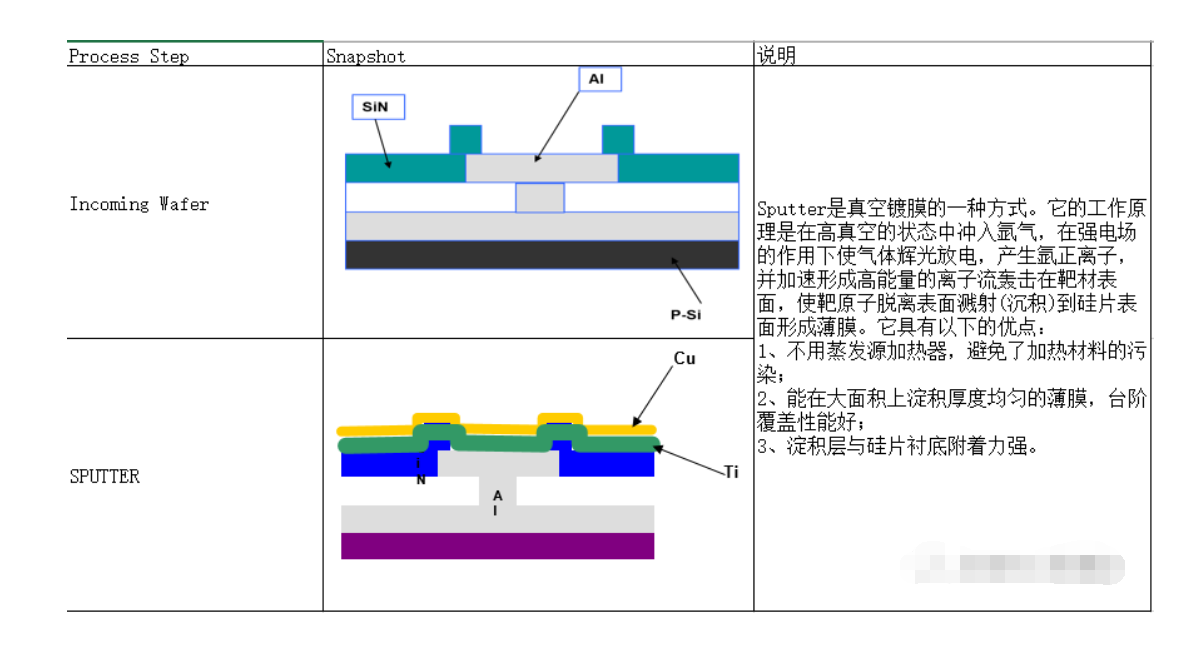

Bumping 制程流程

工艺流程介绍

Sputter是真空镀膜的一种方式。它的工作原理是在高真空的状态中冲入氮气，在强电场的作用下使气体辉光放电，产生氮正离子并加速形成高能量的离子流轰击在靶材表面，使靶原子脱离表面溅射(沉积)到硅片表面形成薄膜。它具有以下的优点:1、不用蒸发源加热器，避免了加热材料的污染2、能在大面积上淀积厚度均匀的薄膜，台阶覆盖性能好;3、淀积层与硅片衬底附着力强。

封装工艺精进

Sputter 前的wafer 需要先清洗然后再溅射，如下是工作原理介绍

Pre-Clean

目的：去除Wafer表面有机物污染和颗粒；

Pre-Clean用丙酮、异丙醇、水等三种溶剂:

丙酮是有机溶剂，能够溶解Wafer表面有机物，异丙醇能够溶解丙酮，同时又能以任何比例溶解在水中，最后通过纯水QDR，达到清洗Wafer，去除Wafer表面有机物污染和颗粒的目的。

使用超声波+有机溶剂清洗:

 超声清洗有时也被称作“无刷擦洗”，特点是速度快、质量高、易于实现自动化。它特别适用于清洗表面形状复杂的工件，如对于精密工件上的空穴、狭缝、凹槽、微孔及暗洞等处。通常的洗刷方法难以奏效，利用超声清洗则可取得理想效果。对声反射强的材料，如金属、玻璃、塑料等，其清洗效果较好；对声吸收较大的材料，如橡胶、布料等，清洗效果则较差些。

 采用超声波清洗时，一般应用化学清洗剂和水基清洗剂作为介质。清洗介质本身利用的是化学去污作用，可以加速超声波清洗效果。

溅射原理

Sputter原理

 在充入少量Ar的Stepper腔内。靶材是阴极，Wafer是阳极。当极间电压很小时，只有少量离子和电子存在；电流密度在10’A／era数量极，当阴极(靶材)和阳极间电压增加时，带电粒子在电场的作用下加速运动，能量增加，与电极或中性气体原子相碰撞，产生更多的带电粒子；直至电流达到10A／era数量极，当电压再增加时，则会产生负阻效应，即“雪崩”现象。此时离子轰击阴极，击出阴极原子和二次电子，二次电子与中性原子碰撞，产生更多离子，此离子再轰击阴极，又产生二次电子，如此反复。当电流密度达到0．01A／era数量级左右时，电流将随电压的增加而增加，形成高密度等离子体的异常辉光放电，高能量的离子轰击阴极(靶材)产生溅射现象。溅射出来的高能量靶材粒子沉积到阳极(Wafer)上，从而达到溅射的目的。

 在磁场的作用下，电子在向阳极运动的过程中，作螺旋运动，束缚和延长了电子的运动轨迹，从而提高了电子对工艺气体的电离几率，有效地利用了电子的能量，因而在形成高密度等离子体的异常辉光放电中，正离子对靶材轰击所引起的靶材溅射更加有效。同时受正交电磁场的束缚，电子只有在其能量消耗尽时才能落在玻璃上，从而使磁控溅射具有高速、低温的优点。

Sputter与BUMP的关系：

Bumping工艺是一种先进的封装工艺，而Sputter是Bumping工艺的第一道工序，其重要程度可想而知。Sputter的膜厚直接影响Bumping的质量，所以必须控制好Sputter的膜厚及均匀性是非常关键。

UBM层厚度与元件功能的原理：

1、功率：功率越大膜层（UBM层）越厚

2、时间：时间越长膜层越厚

可以通过调节这两个因素来控制膜厚（UBM层厚度），使溅射出的膜层厚度达到客户要求。

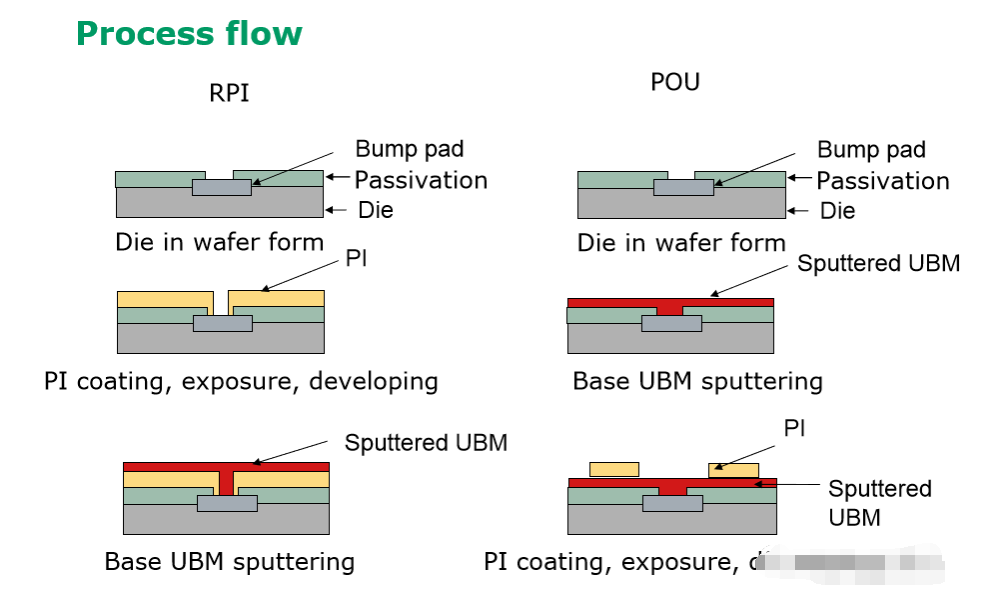

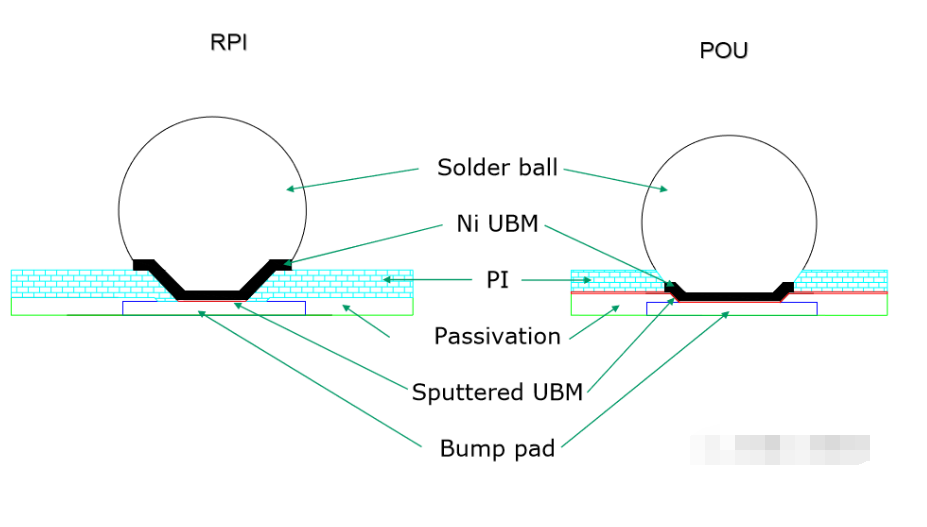

UBM2种结构和流程

光刻工艺

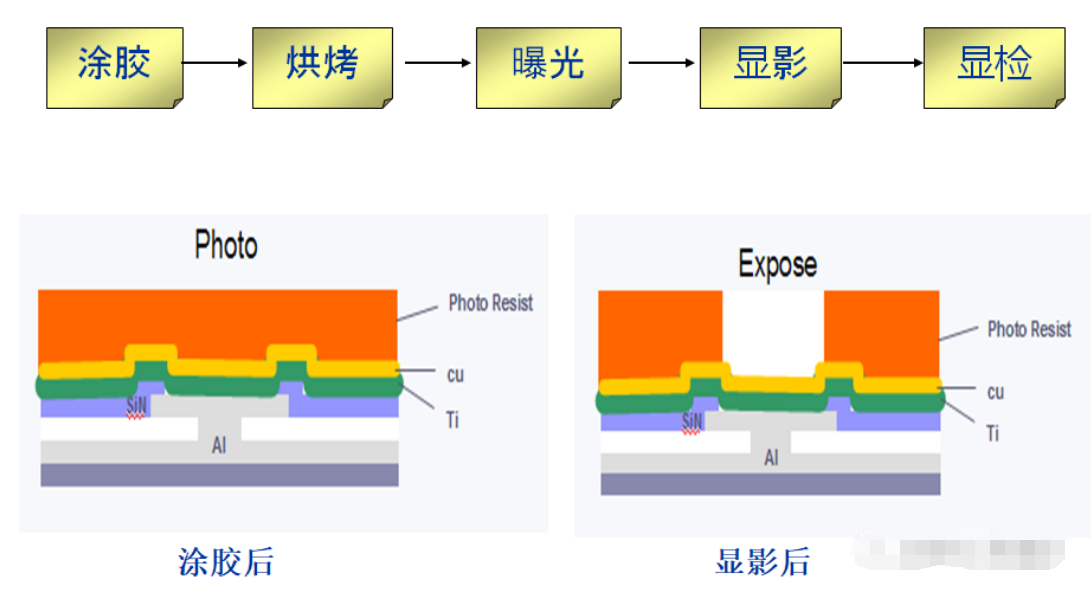

光刻工艺原理和流程：

 通过光刻将光刻版上的图形印刷到Wafer上，首先要在Wafer上涂上一层感光胶，在需要开口的地方进行高强光线曝光（紫外线），让光线通过，然后在经过显影，将开口处的胶去掉，这样就可以得到我们所需要的CD开口。

所谓的CD（criditle-dimensions）也即光刻的开口。

光刻工序中的曝光和显影它有着照相的工艺原理

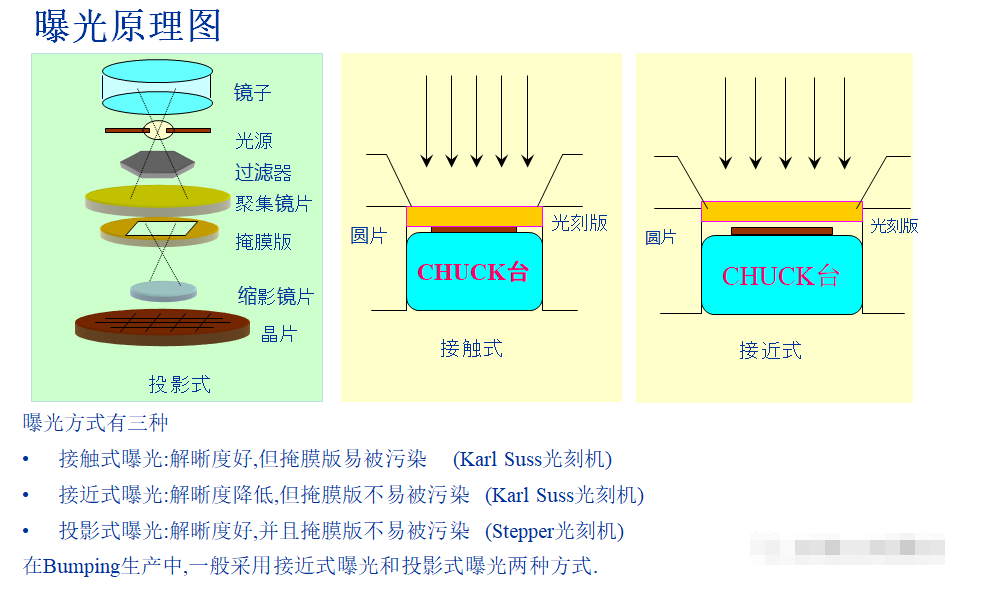

曝光方式有三种

接触式曝光:解晰度好.但掩膜版易被污染(Karl Suss光刻机)

接近式曝光:解晰度降低,但掩膜版不易被污染 (Karl Suss光刻机)投影式曝光:解晰度好,并且掩膜版不易被污染 (Stepper光刻机)在Bumping生产中,一般采用接近式曝光和投影式曝光两种方式.
