功率半导体IGBT器件技术及市场发展概况浅析与功率IGBT器件清洗介绍

合明科技 👁 2155 Tags:复合型功率器件功率半导体器件清洗IGBT模块

一、IGBT:复合型功率器件

1 、功率半导体器件

功率半导体器件(Power Electronic Device)又称为电力电子器件和功率电子器件,是指可直接用于处理电能的主电路中,实现电能的变换或控制的电子器件,其作用主要分为功率转换、功率放大、功率开关、线路保护和整流等。

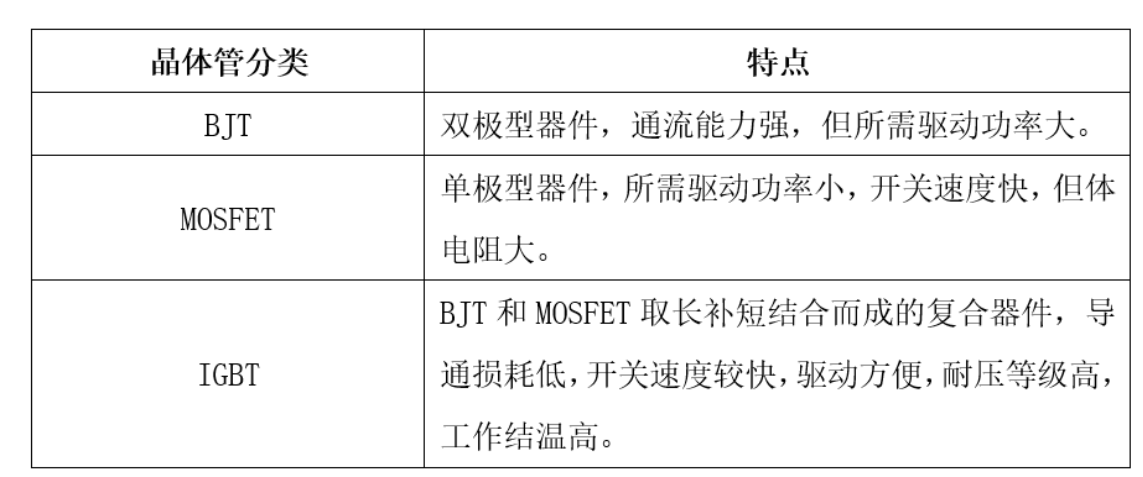

功率半导体大致可分为功率半导体分立器件(包括功率模块)和功率半导体集成电路两大类。按照器件结构,现有的功率半导体分立器件可分二极管、功率晶体管、晶闸管等,其中功率晶体管分为双极性结型晶体管(BJT,俗称三极管)、结型场效应晶体管(JFET)、金属氧化物场效应晶体管(MOSFET)和绝缘栅双极晶体管(IGBT)等。



2、IGBT的概念

IGBT是由BJT和MOSFET组成的功率半导体器件,它的控制极为绝缘栅场效应晶体管,输出极为双极型功率晶体管,因而兼有两者速度和驱动能力的优点,克服了两者的缺点。IGBT可以在各种电路中提高功率转换、传送和控制的效率,实现节约能源、提高工业控制水平的目的,,被业界誉为电力电子装置的“CPU”,广泛应用于工业控制、轨道交通、白色家电、新能源发电、新能源汽车等领域。

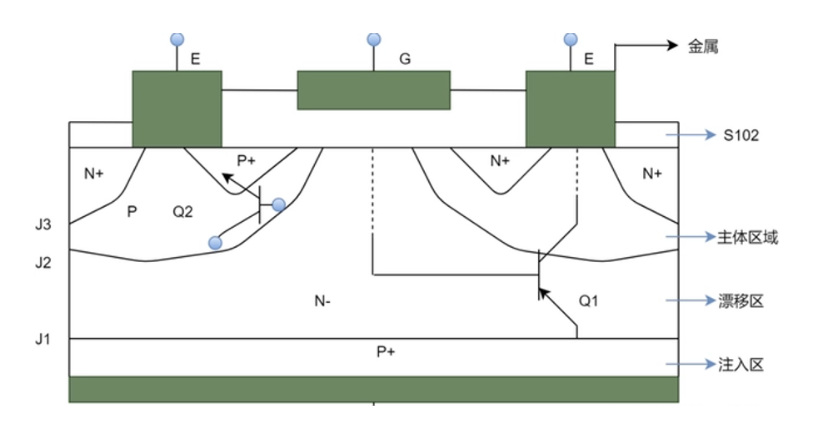

3.IGBT内部结构及工作原理

一般,IGBT有三个端子:集电极、发射极和栅极,他们都是附有金属层。但是,栅极端子上的金属材料具有二氧化硅层。IGBT结构其实就相当于是一个四层半导体的器件。四层器件是通过组合PNP和NPN晶体管来实现的,它们构成了P-N-P-N排列。


IGBT的工作原理其实是通过不断激活和停用其栅极端子来开启、关闭实现的。如果正输入的电压通过栅极,发射器就会保持驱动电路开启。另一方面,如果IGBT的栅极端的电压为零或者为负时,则就会关闭电路应用。


4.主要产品形式

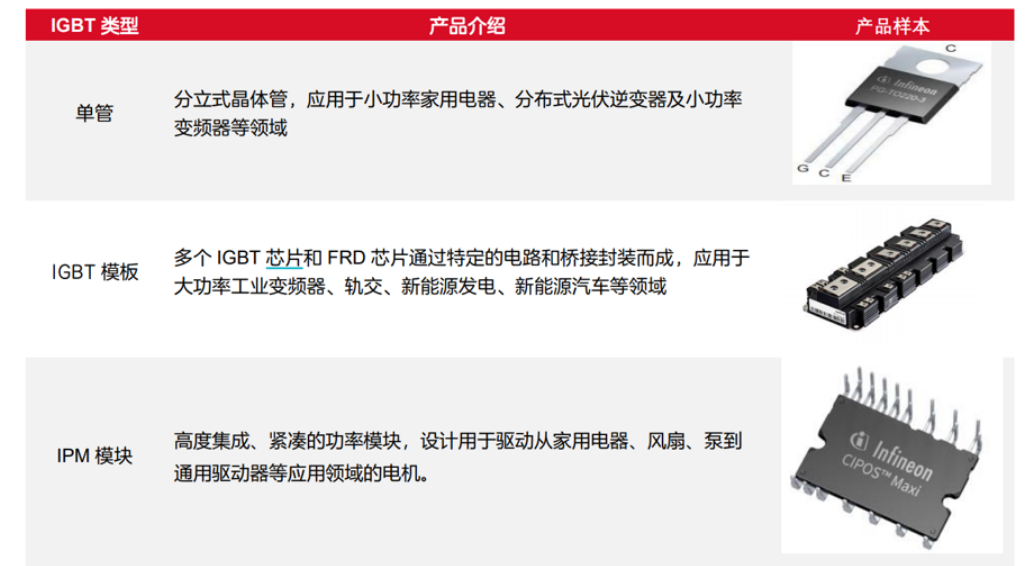

依产品结构形式不同,IGBT有单管、IGBT模块和智能功率模块IPM三种类型。IGBT单管主要应用于小功率家用电器、分布式光伏逆变器及小功率变频器等领域;IGBT模块主要应用于大功率工业变频器、电焊机、新能源汽车(电机控制器、车载空调、充电桩)等领域(当前市场上销售的多为此类模块化产品);智能功率模块IPM主要在变频空调、变频洗衣机等白色家电领域有广泛应用。



二、功率半导体器件清洗:

针对各类半导体不同的封装工艺如功率器件QFN,为保证产品的可靠性,合明科技研发多款自主知识产权专利清洗剂,针对不同工艺及应用的半导体封装需要的精密清洗要求,合明科技在水基清洗方面开发了较为完整的水基系列产品,精细化对应涵盖从半导体封装到PCBA组件终端,包括有水基清洗剂和半水基清洗剂,碱性水基清洗剂和中性水基清洗剂等。具体表现在,在同等的清洗力的情况下,合明科技的兼容性较佳,兼容的材料更为广泛;在同等的兼容性下,合明科技的功率器件QFN清洗剂清洗的锡膏种类更多(测试过的锡膏品种有ALPHA、SMIC、INDIUM、SUPER-FLEX、URA、TONGFANG、JISSYU、HANDA、OFT、WTO等品牌;测试过的焊料合金包括SAC305、SAC307、6337、925等不同成分),清洗速度更快,离子残留低、干净度更好。合明科技专注电子制程精密清洗20多年经验,在水基清洗剂方面颇有心得,包括油墨水基清洗剂,环保清洗剂,半导体芯片封装水基清洗剂等数十款产品,多年来受到无数客户的青睐。我们有强大的售前技术指导和最贴心的服务,水基清洗,选择合科技,决不会让您失望!合明科技运用自身原创的产品技术,满足芯片封装工艺制程清洗的高难度技术要求,打破国外厂商在行业中的垄断地位,为芯片封装材料全面国产自主提供强有力的支持。以上便是功率器件的材料的演进与功率器件电子芯片清洗介绍介绍,希望可以帮到您!
