随着半导体芯片制程的不断迭代，芯片设计成本与制造成本均呈现指数型的增长趋势。系统级封装、Chiplet等先进封装技术成为行业技术演进的关键路径。其中先进封装Chiplet是摩尔定律的“救世主”，也是国内芯片制造弯道超车的关键。 什么是先进封装Chiplet？
Chiplet，顾名思义就是小芯片，也称为芯粒或者晶粒。，是一种先进的半导体封装的技术。
Chiplet就是将复杂芯片拆解成一组具有单独功能的小芯片单元die（裸片），通过die-to-die将模块芯片和底层基础芯片封装组合在一起。

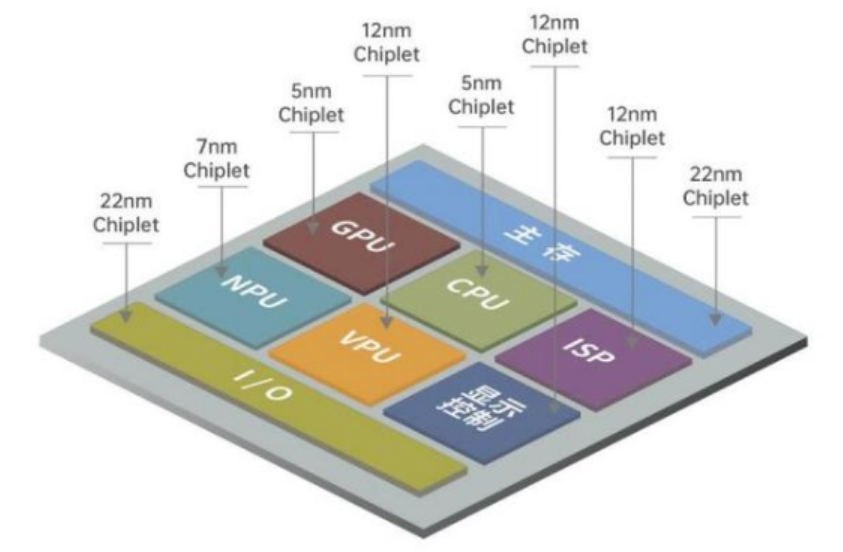

说得再形象一些，就是将不同工艺的模块化芯片，像拼接乐高积木一样用封装技术整合在一起。
从后摩尔时代创新的方式看半导体芯片制程发展，主要围绕新封装、新材料和新架构三方面展开，芯粒（Chiplet）是在2015年Marvell创始人之一周秀文(Sehat Sutardja)博士曾提出Mochi(Modular Chip，模块化芯片)架构的概念，这是芯粒最早的雏形。产业开始思考将不同工艺的模块化芯片，像拼接乐高积木一样用封装技术整合在一起，在提升性能的同时实现低成本和高良率，这就是芯粒。
Chiplet 模式兼具设计弹性、成本节省、加速上市等优势，已被公认为后摩尔时代半导体产业的最优解之一，在产业链上下游企业的共同推进下，Chiplet已经加速进入商业应用，应用领域包括新一代移动通信、高性能计算、自动驾驶以及物联网等。
