Flip Chip倒装芯片技术的十大技术优势干货介绍

合明科技 👁 2368 Tags:倒装芯片技术倒装芯片封装清洗fcFBGA封装工艺流程

倒装芯片技术,也被称为FC封装技术,是一种先进的集成电路封装技术。在传统封装技术中,芯片被封装在底部,并通过金线连接到封装基板上。而倒装芯片技术则将芯片直接翻转并安装在封装基板上,然后使用微小的焊点或导电胶水进行连接。


一、倒装芯片技术优势:

1.尺寸更小:相比传统封装技术,倒装芯片技术更加紧凑,可以显著减小电子产品的尺寸和厚度。
2.电性能更好:倒装芯片技术可以缩短电信号传输距离,减少电阻、电感等不良影响,提高芯片的电性能。
3.散热更佳:由于芯片直接与封装基板接触,倒装芯片技术可以更好地散热,提高芯片的稳定性和可靠性。
4.抗冲击性强:倒装芯片技术中的芯片与封装基板紧密结合,具有更高的抗冲击性,对于移动设备和工业应用等领域具有重要意义。
5.成本更低:倒装芯片技术可以简化封装流程,减少所需材料和设备,降低生产成本。
倒装芯片技术虽然具有许多优点,但也存在一些潜在的缺点:
6.设计困难:倒装芯片技术需要在设计阶段考虑封装布局和连接方式,这增加了设计复杂性和挑战性。芯片和封装基板之间的连接方式需要精确控制,以确保可靠性和稳定性。
7.成本较高:倒装芯片技术在生产过程中需要更高级别的设备和技术,以确保倒装芯片的准确安装和连接。这可能导致制造成本的增加,尤其对于规模较小的生产批量而言。
8.散热管理挑战:倒装芯片技术中,翻转的芯片直接与封装基板接触,散热困难较大。由于倒装芯片的背面无法自由散热,需要采取额外的散热措施来保持芯片的温度稳定,否则可能出现过热的问题。
9.机械脆弱性:由于倒装芯片技术中芯片直接暴露在外,容易受到机械应力和物理损伤的影响。这可能导致芯片的可靠性和寿命下降,特别是在受到震动、冲击和弯曲等力量作用时。
10.可维修性差:倒装芯片技术中,芯片直接连接在封装基板上,一旦出现故障,更换或维修芯片将更加困难。这可能导致维修成本的增加,并且对于一些应用场景可能带来挑战。

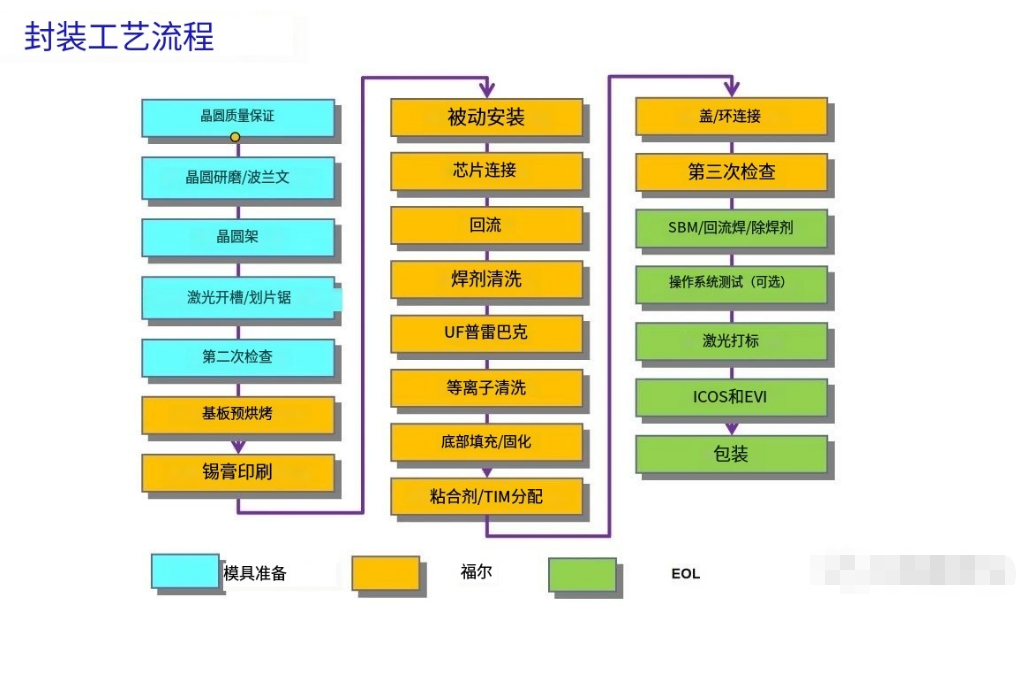

二、封装工艺流程

1.晶圆质量保证

2.晶圆研磨/波兰文

3.晶圆架

4.激光开槽/划片锯

5.第二次检查

6.基板预烘烤

7.锡膏印刷

8.被动安装

9.芯片连接

10.回流

11.焊剂清洗

12.UF普雷巴克

13.等离子清洗

14.底部填充/固化

15.盖/环连接

16.第三次检查

17.SBM/回流焊/除焊剂

18.操作系统测试(可选)

19.激光打标

20.ICOS和EVI

21.包装

22.粘合剂/TIM分配

23.模具准备

24.福尔

25.EOL

26.C封装学习

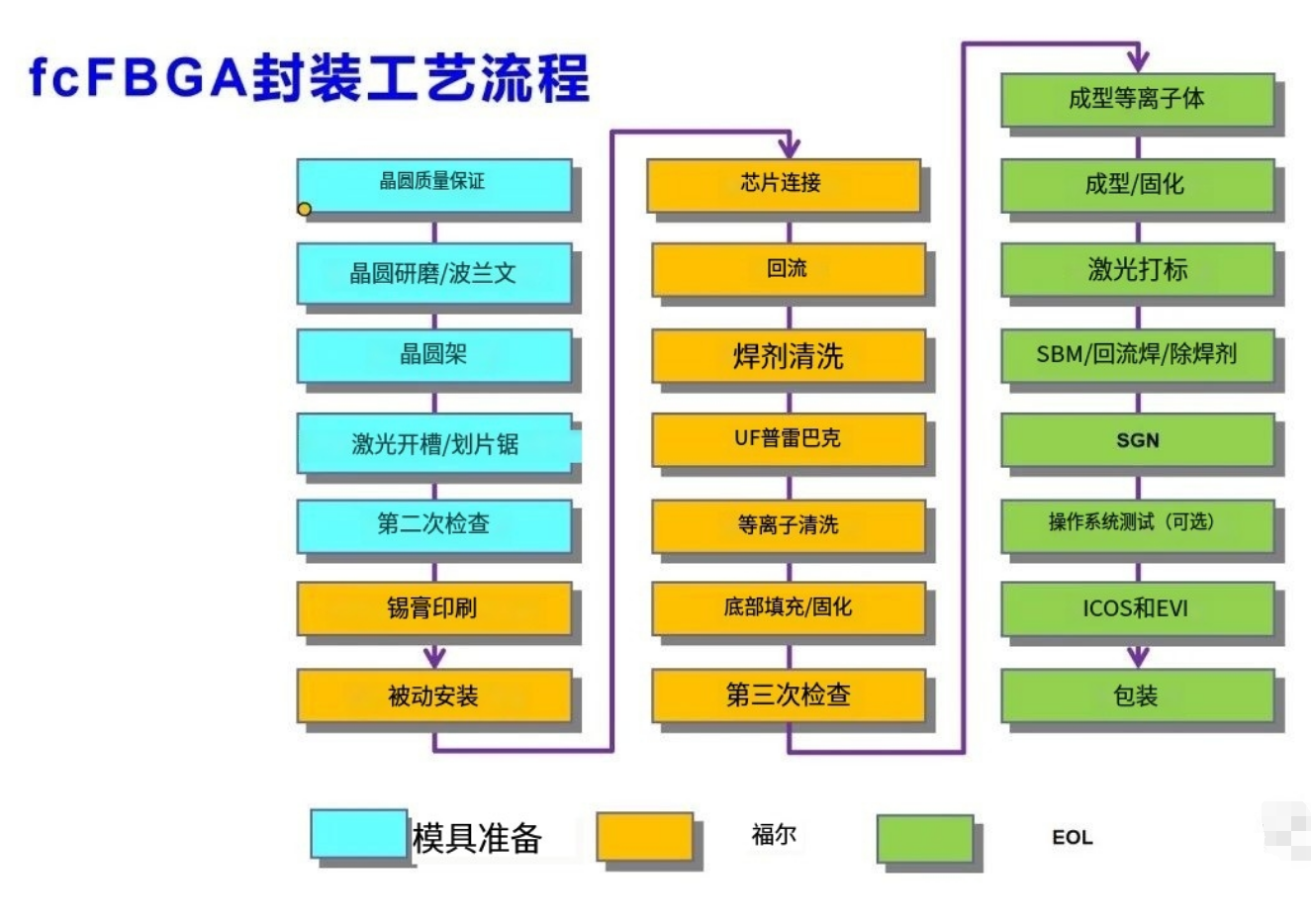

三、fcFBGA封装工艺流程

1.      晶圆质量保证

2.      晶圆研磨/波兰文

3.      晶圆架

4.      激光开槽/划片锯

5.      第二次检查

6.      锡膏印刷

7.      被动安装

8.      模具准备

9.      芯片连接

10.    回流

11.    焊剂清洗

12.    UF普雷巴克

13.    等离子清洗

14.    底部填充/固化

15.    第三次检查

16.    福尔

17.    成型等离子体

18.    成型/固化

19.    激光打标

20.    SBM/回流焊/除焊剂

21.    SGN

22.    操作系统测试 (可选)

23.    ICOS和EVI

24.    包装

25.    EOL

26.    C封装学习



四、倒装芯片封装清洗:

合明科技研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要,一旦选定,就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种,可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气,通电后发生电化学迁移,形成树枝状结构体,造成低电阻通路,破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层,在PCB板表层下生长枝晶。除了离子型和非离子型污染物,还有粒状污染物,例如焊料球、焊料槽内的浮点、灰尘、尘埃等,这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物,到底哪些才是最备受关注的呢?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分,焊后必然存在热改性生成物,这些物质在所有污染物中的占据主导,从产品失效情况来而言,焊后残余物是影响产品质量最主要的影响因素,离子型残留物易引起电迁移使绝缘电阻下降,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大,严重者导致开路失效,因此焊后必须进行严格的清洗,才能保障电路板的质量。

合明科技运用自身原创的产品技术,满足芯片封装工艺制程清洗的高难度技术要求,打破国外厂商在行业中的垄断地位,为芯片封装材料全面国产自主提供强有力的支持。

推荐使用合明科技水基清洗剂产品。
