射频前端（RFFE，Radio Frequency Front-End）模组国内外手机终端中广泛应用。它将功率放大器（PA，Power Amplifier）、开关（Switch）、低噪声放大器LNA（Low Noise Amplifier）、滤波器（Filter）、无源器件等集成为一个模组，从而提高性能，并减小封装体积。体声波滤波器适用于较高的频段，可细分为BAW、FBAR、XBAR等。在晶圆级封装工艺中，Bump制造是相当重要的一道工序

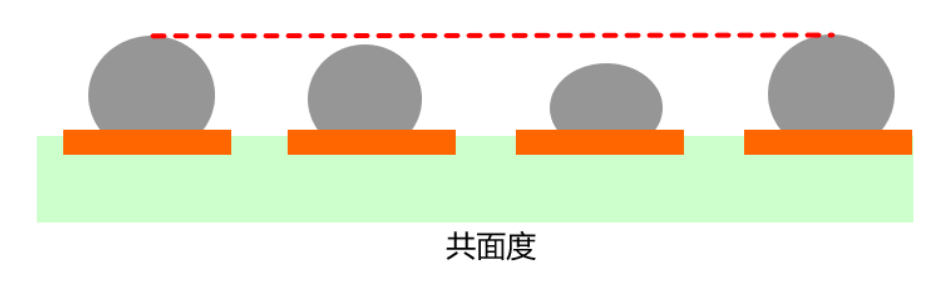

本文重点介绍第二种工艺。通过对印刷锡膏方案的剖析发现，在Bumping工艺中Bump的高度和共面度（同一颗芯片上Bump高度最大值最小值之差，差值越低越好）是最重要的关键指标（如图1.1、图1.2）。下面从钢网的工艺和设计、锡膏的特性等方面进行分析。

图1.1 球高

钢网印刷

钢网印刷的目的是使锡膏材料通过特定的图案孔沉积到正确的位置上。首先，将锡膏放到钢网上，再用刮刀使其通过钢网开孔沉积到焊盘上。钢网与晶圆之间的距离（印刷间隙）、印刷角度、压力、速度和膏体的流变特性是确保锡膏印刷的关键参数。一旦钢网开孔被膏体填满，脱模后膏体留在每个焊盘上，沉积在焊盘上的体积取决于钢网的孔距和孔壁的质量、焊盘的表面特性和膏体的流变性能。

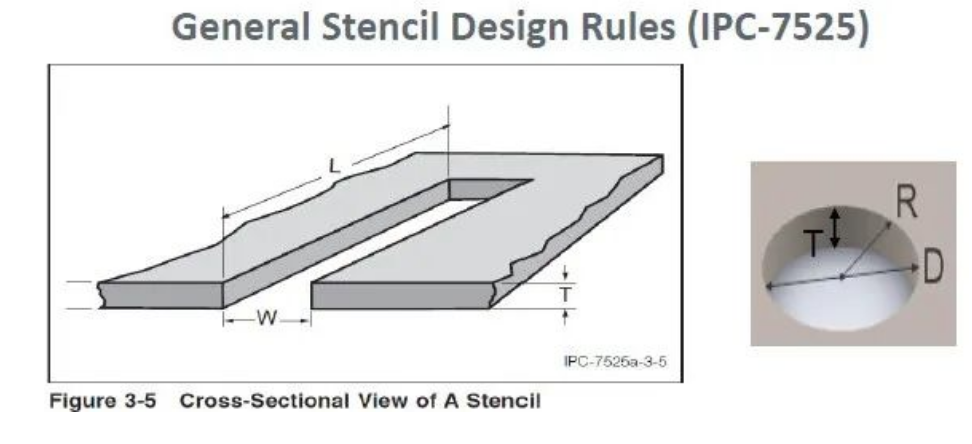

钢网的加工工艺与开孔设计

纳米涂层钢网的工艺是：在激光切割的基础上对钢网进行清洗，然后在钢网内壁进行打磨抛光以降低粗糙度，最后涂覆纳米涂层。纳米涂层使接触角显著增加，从而降低钢网材料的表面能，有利于锡膏脱模。

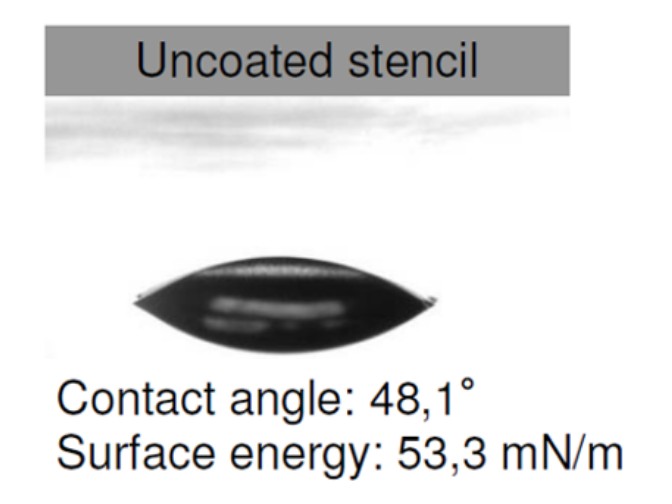

图2.1 无纳米涂层

Source: Laser Job

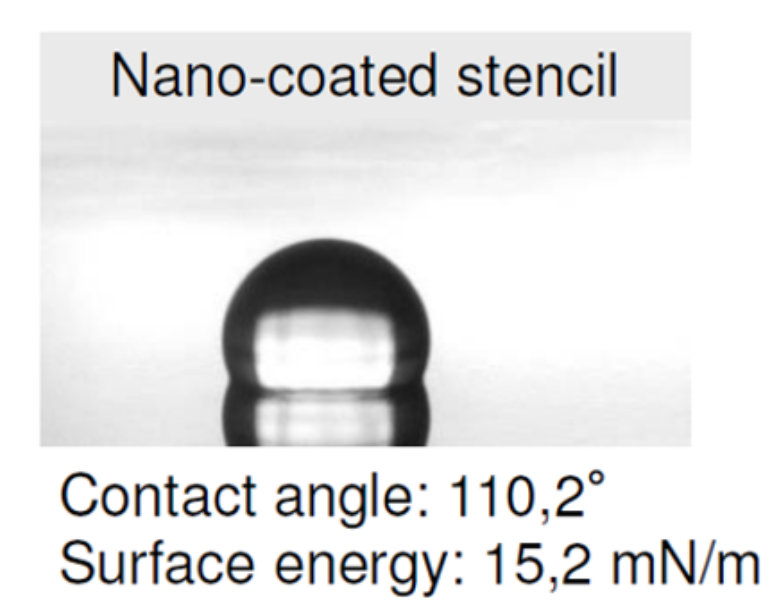

图2.2 纳米涂层

晶圆级封装 先进芯片封装清洗：

合明科技研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要，一旦选定，就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种，可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气，通电后发生电化学迁移，形成树枝状结构体，造成低电阻通路，破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层，在PCB板表层下生长枝晶。除了离子型和非离子型污染物，还有粒状污染物，例如焊料球、焊料槽内的浮点、灰尘、尘埃等，这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物，到底哪些才是最备受关注的呢？助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中，它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分，焊后必然存在热改性生成物，这些物质在所有污染物中的占据主导，从产品失效情况来而言，焊后残余物是影响产品质量最主要的影响因素，离子型残留物易引起电迁移使绝缘电阻下降，松香树脂残留物易吸附灰尘或杂质引发接触电阻增大，严重者导致开路失效，因此焊后必须进行严格的清洗，才能保障电路板的质量。

推荐使用合明科技水基清洗剂产品。
