PCB拼版的适用方式

合明科技 👁 2184 Tags:PCB拼版方式PCB拼版的原因PCB板清洗

PCB拼版的适用方式

今天小编给大家分享一篇关于PCB拼版方式的相关内容介绍,希望能对您有所帮助!

在我们了解PCB拼版的适用方式之前我们先来了解一下PCB为什么要拼版的原因。

PCB为什么要拼版的原因:

1、拼版主要是为了满足生产的需求,有些PCB板太小,不满足做夹具的要求,所以需要拼在一起进行生产。

2、拼版也可以提高SMT贴片的焊接效率,如只需要过一次SMT,即可完成多块PCB的焊接。

3、同时也可以节约成本,如有些异形的PCB板,通过拼板可以减少浪费,从而提高面积的利用率。


PCB拼版的适用方式:

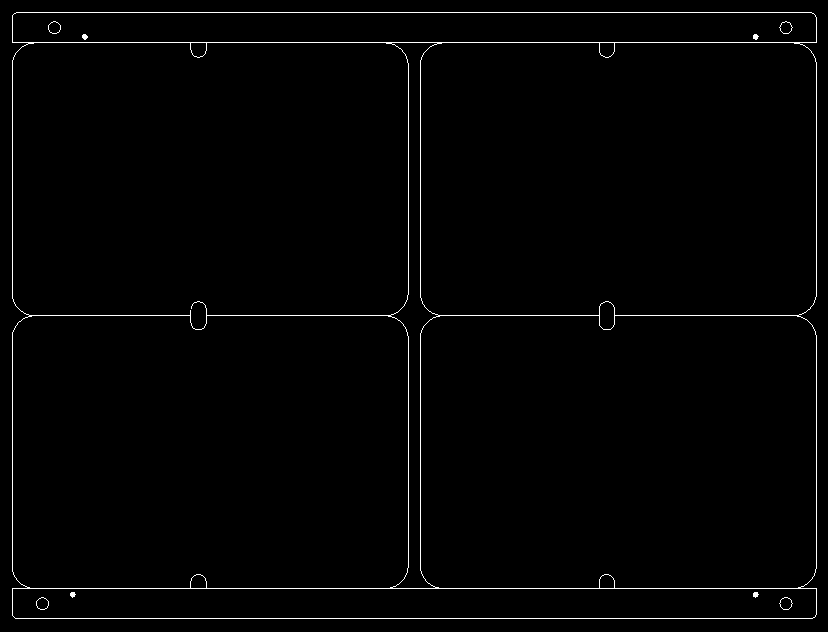

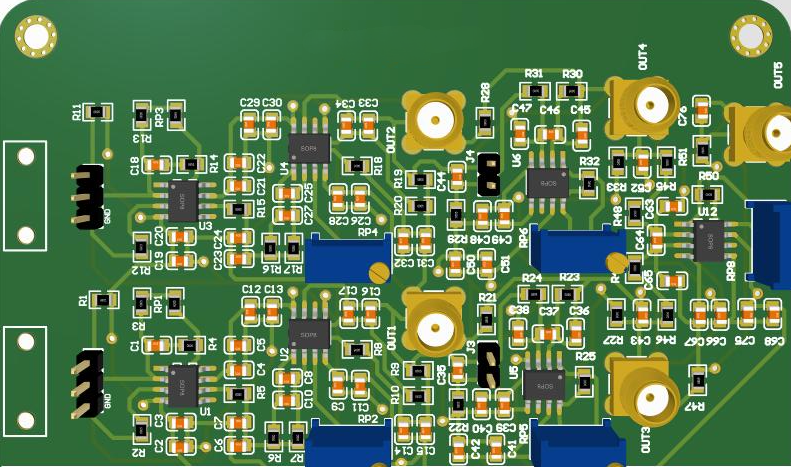

1、CNC+V-CUT拼版

锣板加V割拼版方式,适用于板边有器件的板子,不能无间距拼版,采取加工艺边形式拼版,两头加工艺边V-CUT处理,中间留间距锣空,方便焊接元器件,否则板边的器件相互干涉,无法组装焊接。

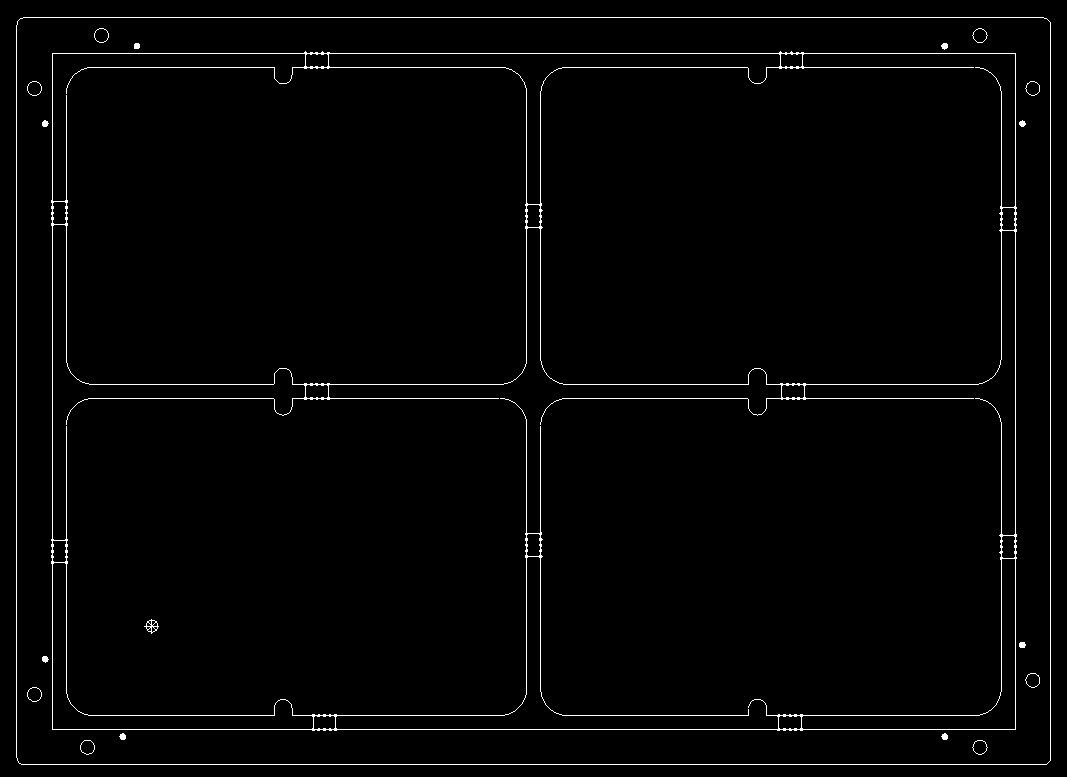

2、邮票孔桥连拼版

邮票孔是拼版的一种桥连方式,邮票孔桥连可以解决V-CUT桥连不能解决的问题,比如圆形板、不规则的板子等,不能V-CUT就只能采取邮票孔连接拼版。

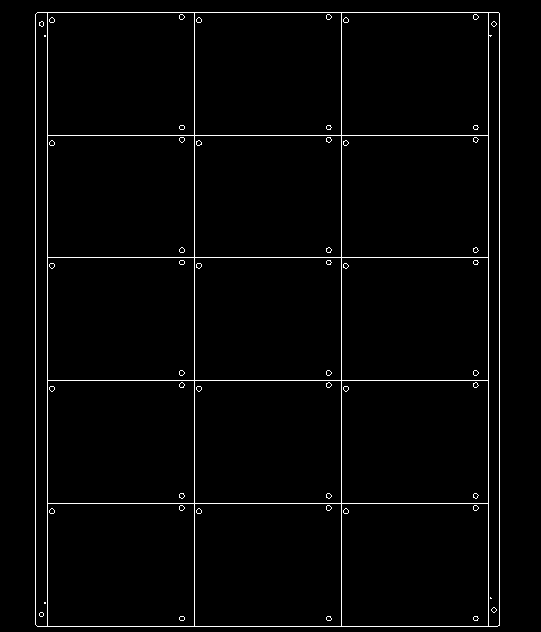

3、V-CUT桥连拼版

V-CUT桥连拼版适用于规则的板子,因为V-CUT刀不能拐弯,所以V-CUT位置必须是直线才能V-CUT,还有一点要注意,元器件靠近板边的位置,不能拼版V-CUT,不然会影响组装焊接。

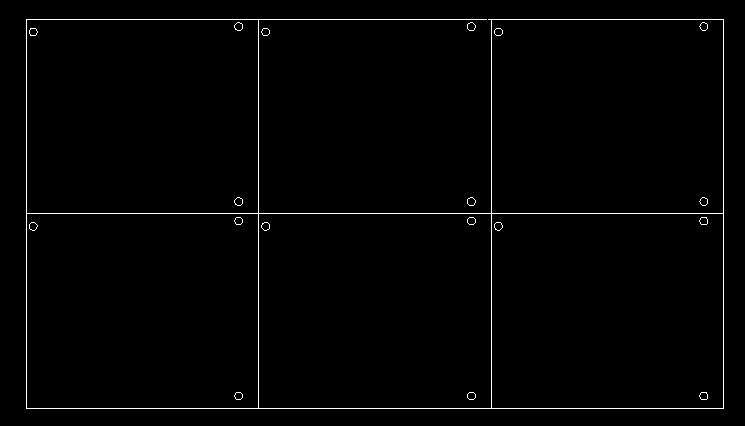

4、无工艺边拼版

小板拼版为了节省板材的利用率,经常会不加工艺边,但是要注意,V-CUT的位置不能有元器件在板边,如果元器件靠近板边的,最好是加工艺边留间距拼版,否则也会影响元器件的组装与可焊性。


以上是关于PCB拼版原因及PCB拼版适用方式的相关内容介绍了,希望能对您有所帮助!

想要了解关于PCBA电路板清洗的相关内容,请访问我们的“PCBA电路板清洗”专题了解相关产品与应用 !
