FPC（柔性电路板）在新能源汽车上的应用

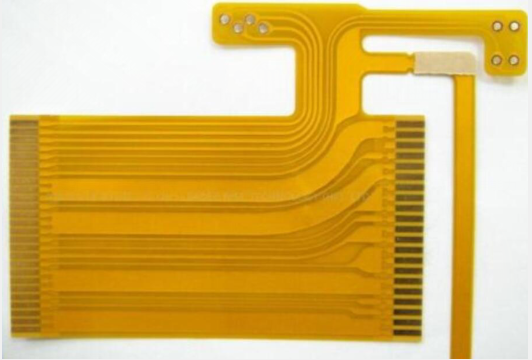

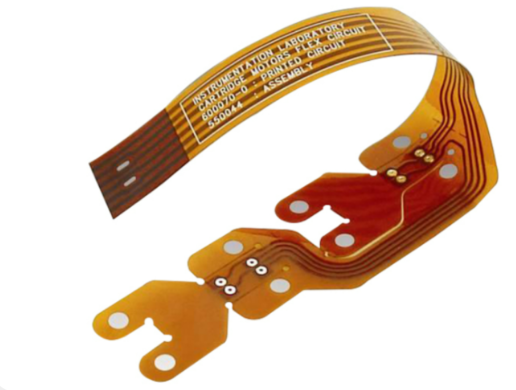

柔性电路板（FPC，Flexible Printed Circuit）是以柔性覆铜板为基材制成的一种电路板，作为信号传输的媒介应用于电子产品的连接，具备配线组装密度高、弯折性好、轻量化、工艺灵活等特点。FPC一般可分为单层 FPC、双层 FPC、多层 FPC 和软硬结合板。

对于汽车而言，无论是燃油车辆，还是智能车辆都有大量的FPC的应用，主要存在于汽车电子板块，汽车电子是汽车电子控制装置和汽车电子控制装置的总称。主要包括发动机控制系统、底盘控制系统和汽车电子控制系统；而从结构、空间等考虑，未来新能源汽肯定会大量采用FPC代替线束，会在车辆多个部位应用实现，所以FPC技术在汽车电子，尤其智能汽车上是一个非常重要的趋势，尤其在电池BMS、车辆照明系统、门控系统、摄像头模组等；一般一辆电动汽车上会高达100多条的FPC应用，这个里面当属电池BMS里的FPC和车辆摄像头模块的应用价值最高，也是重点发展领域。

而BMS的FPC应用在电池里，对于电池而言成本和空间是两个比较重要的问题。就目前技术而言，电池的容量基本上到了极致，大家都是在问结构要效率，怎么最大程度利用空间，而电池组的尺寸几乎是固定的，所以在PACK中能装入多少电池其实是有限制的，而利用FPC替代传统的BMS布线，既保证了性能的稳定，同时也可以减少了呼吸带来上盖摩擦的风险，这也是目前各家的主流做法，甚至从长远看，主板和从板的电路都可以用芯片替代，而芯片可以装在FPC上，能够最大程度提高产品的稳定性、节省空间和降低成本（虽然目前而言，成本还没有啥优势）所以对于任何一个技术迭代而言，越往后其实越是往基础层面走的。

FPC在新能源汽车的应用

采集线是新能源汽车BMS系统所需配备的重要部件，实现监控新能源动力电池电芯的电压和温度；连接数据采集和传输并自带过流保护功能；保护汽车动力电池电芯，异常短路自动断开等功能。

此前新能源汽车动力电池采集线采用传统铜线线束方案，常规线束由铜线外部包围塑料而成，连接电池包时每一根线束到达一个电极，当动力电池包电流信号很多时，需要很多根线束配合，对空间的挤占大。

Pack 装配环节，传统线束依赖工人手工将端口固定在电池包上，自动化程度低。相较铜线线束，FPC 由于其高度集成、超薄厚度、超柔软度等特点，在安全性、轻量化、布局规整等方面具备突出优势，此外 FPC 厚度薄，电池包结构定制，装配时可通过机械手臂抓取直接放置电池包上，自动化程度高，适合规模化大批量生产，FPC 替代铜线线束趋势明确。

FPC柔性电路板清洗：

柔性电路板上存在多种多样的污染物，能够归成离子型与非离子型这两大类。离子型污染物在接触到环境中的湿气后，在通电时会发生电化学迁移，形成树枝状的结构体，导致出现低电阻通路，使柔性电路板的功能受损。非离子型污染物能够穿透 PCB 的绝缘层，在 PCB 板表层下产生枝晶。除了离子型和非离子型污染物之外，还有粒状污染物，像焊料球、焊料槽内的浮点、灰尘以及尘埃等，这些污染物会引发焊点质量下降、焊接时焊点拉尖、产生气孔、短路等各种不良现象。

一般来说，人们觉得清洗表面贴装组件相当困难，这是因为有时表面贴装元件和柔性电路板之间的托高高度很低，形成了极其微小的间隙，有可能截留助焊剂，致使在清洗过程中难以将助焊剂去除。其实，如果在选择清洗工艺和设备时加以留意，并且让焊接和清洁工艺得到恰当的控制，那么清洗表面贴装组件就不应存在问题，即便是使用了具有侵蚀性的助焊剂。然而必须要强调的是，在使用侵蚀性水溶性助焊剂时，良好的工艺控制是必不可少的。

鉴于柔性电路板电子制程精密焊后清洗的不同需求，合明科技在水基清洗领域拥有颇为丰富的经验，针对具有低表面张力、低离子残留、需配合不同清洗工艺使用的情况，自主研发出了相对完整的水基系列产品，精细化地对应涵盖了从半导体封装到 PCBA 组件终端，其中包含水基清洗剂和半水基清洗剂，碱性水基清洗剂以及中性水基清洗剂等。具体体现为，在同等清洗力的条件下，合明科技的兼容性更为优良，兼容的材料更为广泛；在同等兼容性的前提下，合明科技的清洗剂可清洗的锡膏种类更多（经过测试的锡膏品牌有 ALPHA、SMIC、INDIUM、SUPER-FLEX、URA、TONGFANG、JISSYU、HANDA、OFT、WTO 等；经过测试的焊料合金包括 SAC305、SAC307、6337、925 等不同成分），清洗的速度更快，离子残留更低、干净程度更好。
