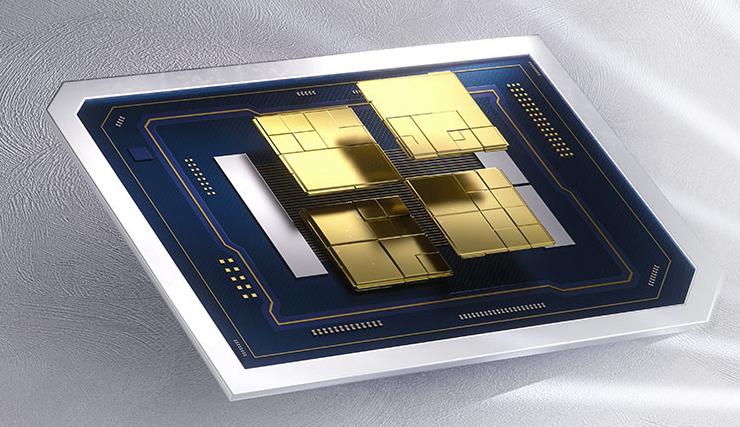

半导体封装材料种类繁多,主要包括以下几种:
封装基板:可为芯片提供电连接、保护、支撑、散热、组装等功能,有助于实现多引脚化,缩小封装产品体积,改善电性能及散热性,实现超高密度或多芯片模块化等效果。
封装框架:包括框架本体、基岛、支撑脚、引脚等部分,框架本体上设有金属导电片,引脚与金属导电片电性连接,以实现全部或部分引脚之间的短接。
塑封料:其作用在于提供结构和机械支撑,保护电子元器件不受环境的损害,如机械冲击、水汽、温度等,同时维持电路绝缘性。
线材:主要是金线和铜线。目前,由于金线成本较高,在消费类芯片封装测试产品市场中逐渐被铜线、合金线等替代。
胶材:包括间接材料的蓝膜、UV膜,还有银胶、DAF膜等。
不同的半导体封装材料在封装过程中发挥着各自独特的作用:
封装基板:作为芯片的支撑和连接基础,提供稳定的机械支撑和电气连接通道,有助于优化芯片的性能和散热效果。
封装框架:实现芯片与外部电路的连接,保证电信号的传输,并为芯片提供一定的物理保护。
塑封料:能够为芯片提供结构和机械支撑,防止芯片受到外界环境因素的干扰和损害,维持电路的绝缘性能,保障芯片的正常工作。
线材:如金线、铜线等用于连接芯片内部的电子元件,实现电信号的传输。金线具有良好的导电性和稳定性,但成本较高;铜线等则在成本上具有优势,逐渐成为主流选择。
胶材:蓝膜、UV膜等间接材料在封装过程中起到固定、保护和辅助加工的作用;银胶、DAF膜等则用于增强连接的稳定性和导电性。
常见的半导体封装材料在性能方面存在一定的差异:
封装基板方面,陶瓷、玻璃纤维增强树脂、有机聚酰亚胺等材料各有特点。陶瓷具有良好的机械强度和稳定性,但成本较高;玻璃纤维增强树脂成本相对较低,但性能可能稍逊;有机聚酰亚胺则在柔韧性和耐高温方面表现较好。
封装胶中,环氧树脂是常用材料之一,具有良好的封装效果和稳定性。
导热材料方面,金属氧化物、硅脂和硅胶在导热性能、稳定性和成本等方面存在差异。
目前,在半导体封装材料的研究领域,一些新型材料不断涌现:
在陶瓷封装材料方面,氮化铝(AlN)和氮化硅(Si3N4)具有良好的发展前景。AlN具有优秀的导热性能和与半导体材料相匹配的线膨胀系数,但力学性能差且成本较高;Si3N4被认为是综合性能最好的陶瓷基板材料,其抗弯强度、断裂韧性都较为出色,热膨胀系数与第三代半导体碳化硅相近,成为碳化硅导热基板材料的首选。
电镀添加剂等方面也有新的进展,有助于提高封装材料的性能和质量。
在实际应用中,不同的半导体封装材料有着各自的应用场景:
对于对可靠性要求极高的逻辑半导体和CMOS图像传感器的封装,常采用具有良好散热性和可靠性的陶瓷封装。
在一些对成本较为敏感且对电气特性要求不高的产品中,可能会选择制造成本较低的引线框架封装。
而对于追求高性能、小尺寸和优越电气特性的封装需求,基板封装则更为常见。
半导体封装清洗剂W3210介绍
半导体封装清洗剂W3210是合明自主开发的PH中性配方的电子产品焊后残留水基清洗剂。适用于清洗PCBA等不同类型的电子组装件上的焊剂、锡膏残留,包括 SIP、WLP等封装形式的半导体器件焊剂残留。由于其 PH 中性,对敏感金属和聚合物材料有绝佳的材料兼容性。
半导体封装清洗剂W3210的产品特点:
1、PH 值呈中性,对铝、铜、镍、塑料、标签等敏感材料上显示出绝佳的材料兼容性。
2、用去离子水按一定比例稀释后不易起泡,可适用于喷淋、超声工艺。
3、不含卤素,材料环保;气味清淡,使用液无闪点,使用安全,不需要额外的防爆措施。
4、由于 PH 中性,减轻污水处理难度。
半导体封装清洗剂W3210的适用工艺:
W3210水基清洗剂适用于在线式或批量式喷淋清洗工艺,也可应用于超声清洗工艺。
半导体封装清洗剂W3210产品应用:
W3210可以应用于不同类型的焊剂残留的水基清洗剂。产品为浓缩液,清洗时可根据残留物的清洗难易程度,用去离子水稀释后再进行使用,安全环保使用方便,是电子精密清洗高端应用的理想之选。
